Приводы ПЧК, ПЧР
Назначение
ПЧК и ПЧР предназначенны для открывания и закрывания секторных затворов, а также опускания и подъема желобов при выгрузке угля из бункеров в шахтах любой категории по газу и пыли; комплектование погрузочных комплексов для загрузки угля или любых сыпучих материалов в железнодорожные вагоны; на въездных или цеховых воротах предприятий, перемещение грузов, вагонеток с тяговым усилием 25 кН; в конструкциях грузовых лебедок, в устройствах канатных дорог и горных подъемниках.

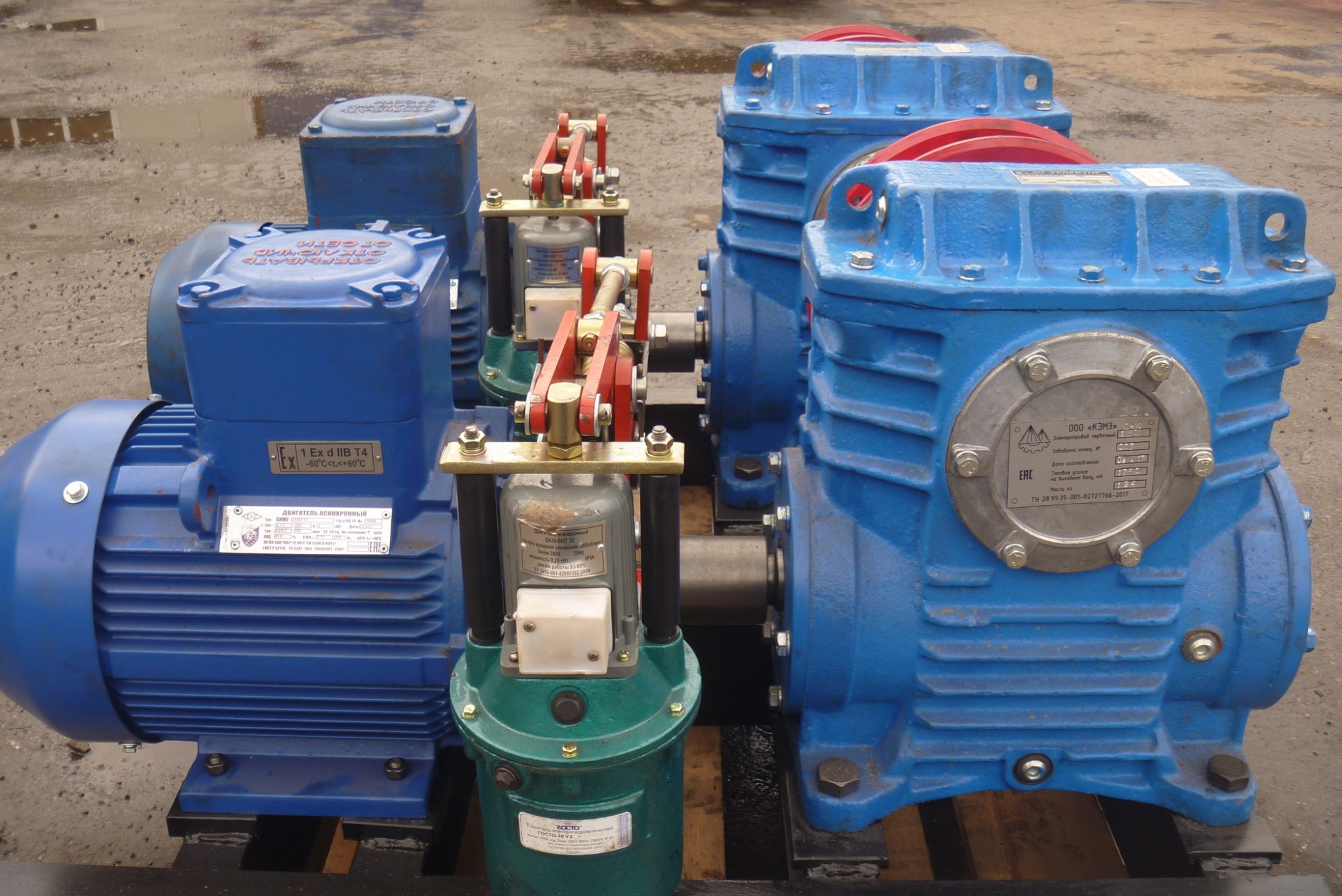

Краткое описание

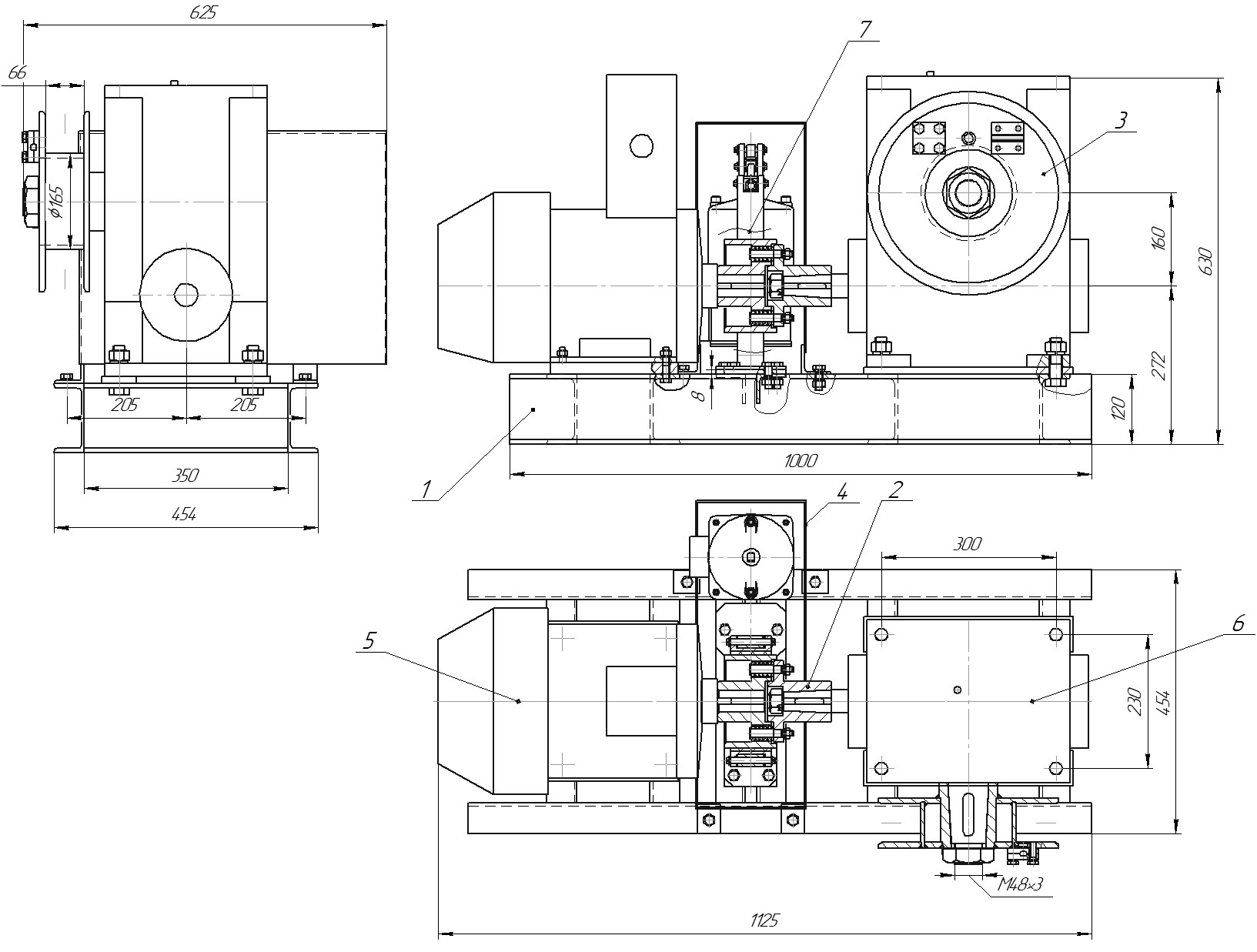

Рисунок 2. – Общий вид электропривода червячного канатного ПЧК.000:
1.– рама , 2. – муфта-тормоз МУВП160, 3. – барабан, 4. – кожух, 5. – электродвигатель (рекомендуемый АИМУР (ВР), АИМУ(ВА) 132S8), 6. - редуктор 1Ч-160, 7. - тормоз колодочный ТКГ-160 c толкателем ТЭ-30.
Технические данные
Тип привода |
ПЧК |
Номинальный крутящий момент на выходном валу, Н*м (кгс*м) |
2280 (228) |
Тяговое усилие, Н (кгс) не менее |
25000 (2500) |
Время поворота выходного вала на угол 180°, с |
3 |
Средняя скорость каната, м/с |
0,1±0,02 |
Канатоемкость барабана без учета витков трения, м |
4 |
Рекомендуемый диаметр каната по ГОСТ 2688-80, мм |
11 |
Количество витков трения на барабане |
3 |
Тормозной момент тормоза ТКГ-160, Н*м |
100 |
Двигатель АИМУР (ВР), АИМУ(ВА) 132S8, исполнение |
IM 1081 |
Мощность, кВт |
4 |
Частота вращения, мин ˉ¹ |
750 |
Редуктор 1Ч-160 по ГОСТ 31592-2012 |
- |
Передаточное число |
63 |
Вариант сборки |
51,52 |
Номинальное напряжение, В |
380 |
Сила номинального тока, А |
6 |
Габаритные размеры, мм, не более |
- |
Длина |
1125 |
Ширина |
625 |
Высота |
630 |
Масса, кг, не более |
380 |
