Редуктор одноступенчатый 5Ч2-125/80
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1114 | 1716 | 1330 | 1673 | 1673 | 1750 |
1920
|
1944
|
1793
|
1766
|
||||||||
|
Подводимая расчетная мощность, кВт
|
2,1
|
2,6
|
1,6
|
1,7
|
1,4
|
1,26
|
1,1
|
0,91
|
0,8
|
0,6
|
0,5
|
0,41
|
0,4
|
0,26
|
0,2
|
0,2
|
0,2
|
|
|
КПД%
|
81
|
78
|
76
|
73
|
72
|
69
|
67
|
66
|
64
|
62
|
60
|
59
|
57
|
53
|
49
|
44
|
37
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
520
|
||||||||||||||||
|
Выходной вал
|
9000
|
10000
|
||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||||||
|
Масса, кг не более
|
93
|
|||||||||||||||||
технические характеристики даны при Кэ=1

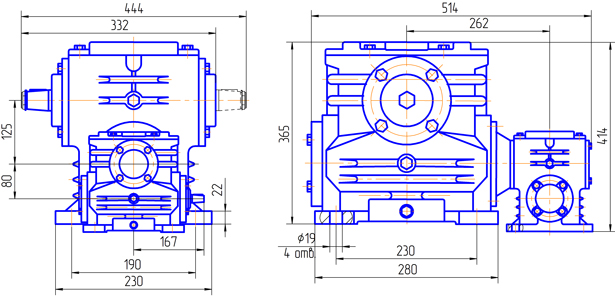

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 5

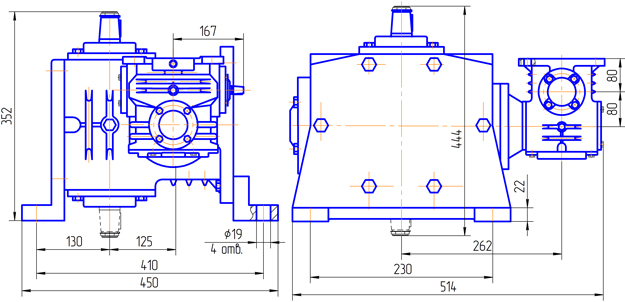

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4

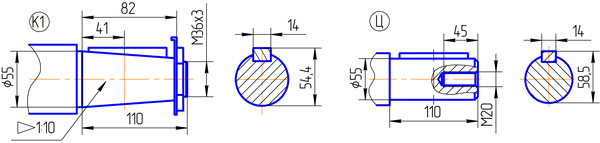

Вариант исполнения конца тихоходного вала

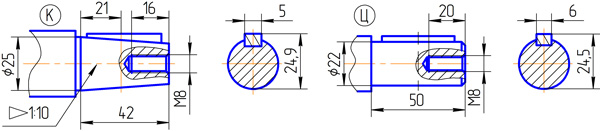

Вариант исполнения конца быстроходного вала
К,Ц-обозначения при заказе

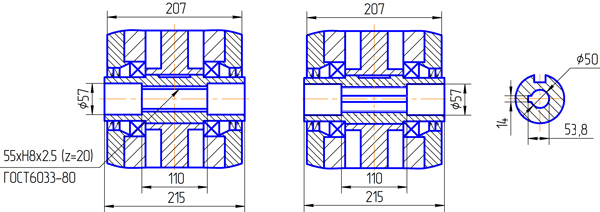

Вариант сборки 56 (по согласованию с заказчиком слева) Вариант сборки 56Шп (по согласованию с заказчиком справа)
