Редуктор одноступенчатый 5Ч2-80/40
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
355
|
|||||||||||||||||
|
Подводимая расчетная мощность, кВт
|
0,74
|
0,63
|
0,5
|
0,44
|
0,37
|
0,32
|
0,25
|
0,22
|
0,2
|
0,18
|
0,15 |
0,14
|
0,13 |
0,11
|
0,11 |
0,09
|
0,08 | |
|
КПД%
|
72
|
68
|
64
|
61
|
58
|
55
|
53
|
50
|
42
|
38
|
35
|
32
|
28
|
25
|
20
|
18
|
16
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
130
|
||||||||||||||||
|
Выходной вал
|
4000
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||||||
|
Масса, кг не более
|
38
|
|||||||||||||||||
технические характеристики даны при Кэ=1

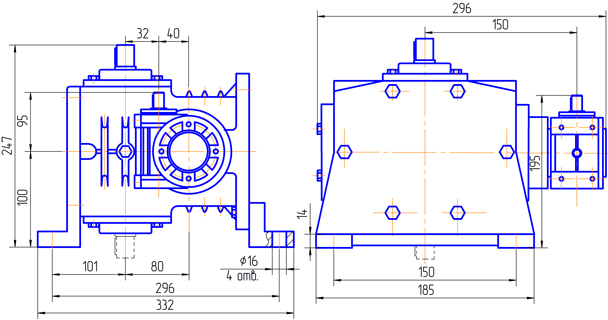

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 1

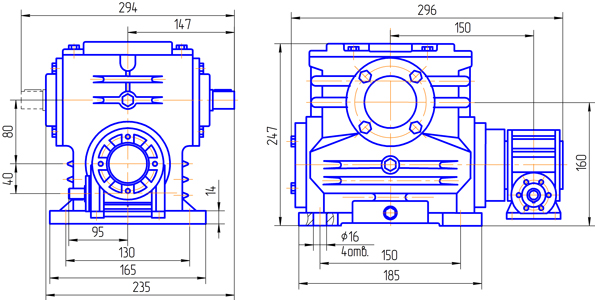

Вариант сборки 56(возможны все варианты сборок), вариант крепления 3Ф(4Ф), вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 1

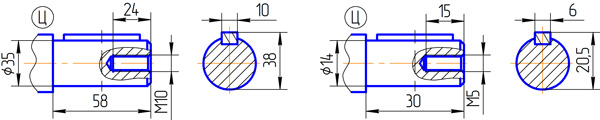

Вариант исполнения конца тихоходного вала Вариант исполнения конца быстроходного вала
К,Ц-обозначения при заказе

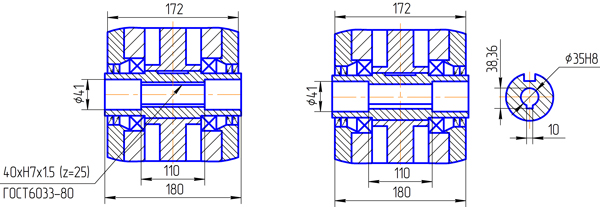

Вариант сборки 56 (по согласованию с заказчиком слева) Вариант сборки 56Шп (по согласованию с заказчиком справа)
