Редуктор одноступенчатый 1Ч-160
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
110
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1860
|
1760
|
1670
|
2190
|
1860
|
1860
|
2460
|
2080
|
1860
|
1760
|
1480
|
1200
|
1100
|
|
|
Подводимая расчетная мощность, кВт
|
37,1
|
28,3
|
21,8
|
22,5
|
15,7
|
12,9
|
14,1
|
9,7
|
7,3
|
5,7
|
3,9
|
3,8
|
3,3
|
|
|
КПД%
|
91
|
90
|
89
|
86
|
84
|
83
|
78
|
73
|
71
|
64
|
61
|
55
|
47
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
1200
|
433
|
395
|
||||||||||
|
Выходной вал
|
12150
|
8660
|
8291
|
|||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
94
|
|||||||||||||
|
Масса, кг не более
|
120
|
|||||||||||||
технические характеристики даны при Кэ=1

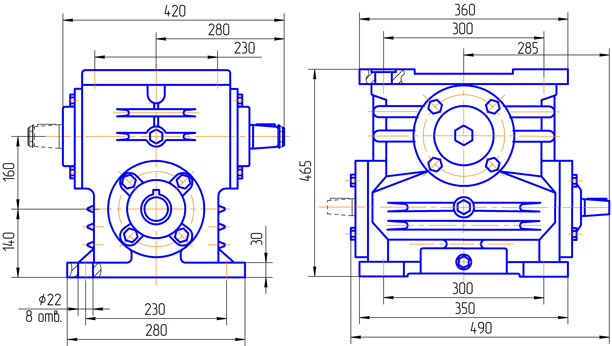

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

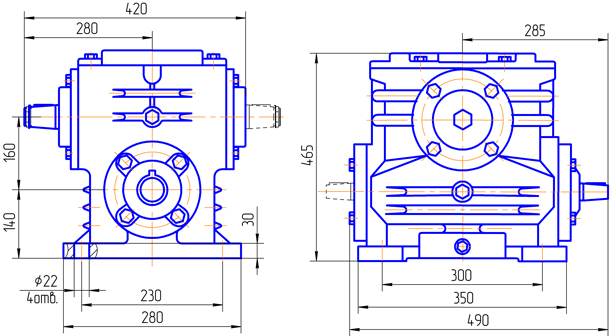

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

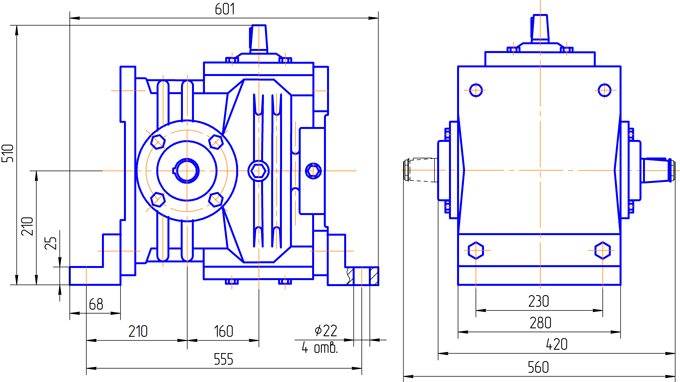

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3(4), вариант расположения червячной пары 4(3)
Вариант сборки 52(возможны все варианты сборок), вариант крепления 5, вариант расположения червячной пары 5

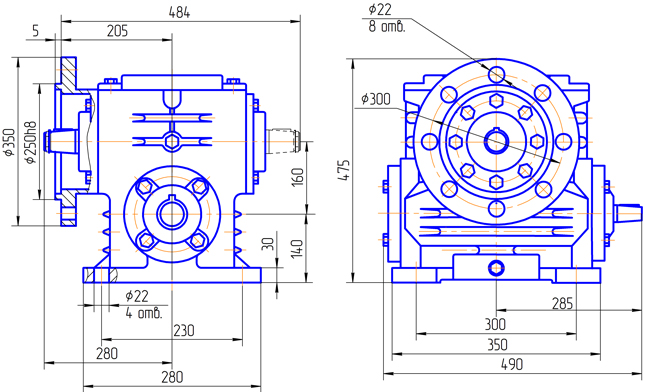

Вариант сборки 52(возможны все варианты сборок), вариант крепления 3Ф(4Ф), вариант расположения червячной пары 1, исполнение с опорным фланцем

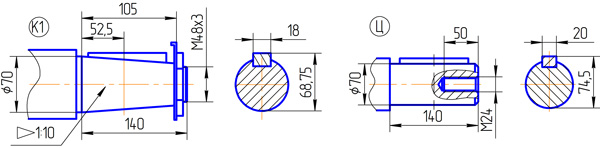

Вариант исполнения конца тихоходного вала

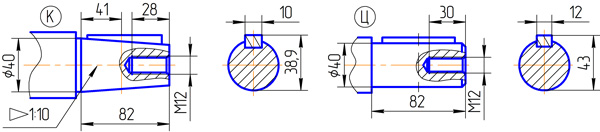

Вариант исполнения конца быстроходного вала
К,Ц-обозначения при заказе

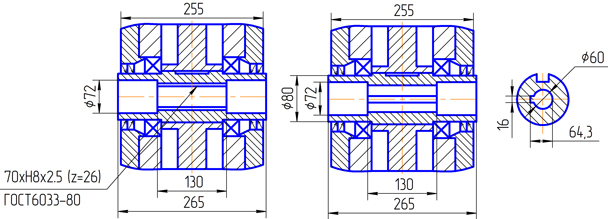

Вариант сборки 56 (по согласованию с заказчиком слева) Вариант сборки 56Шп (по согласованию с заказчиком справа)
