Редуктор одноступенчатый 1Ч-180
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
|||
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1960
|
1860
|
1770
|
2290
|
1960
|
1960
|
2560
|
2180
|
1580
|
1860
|
1580
|
|||
|
Подводимая расчетная мощность, кВт
|
40,9
|
31,4
|
24,9
|
25,3
|
18,1
|
14,8
|
15,2
|
11,2
|
6,9
|
5,9
|
4,4
|
|||
|
КПД%
|
94
|
93
|
91
|
89
|
87
|
87
|
84
|
80
|
76
|
78
|
71
|
|||
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
1650
|
||||||||||||
|
Выходной вал
|
12000
|
|||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||
|
Масса, кг не более
|
210
|
|||||||||||||
технические характеристики даны при Кэ=1

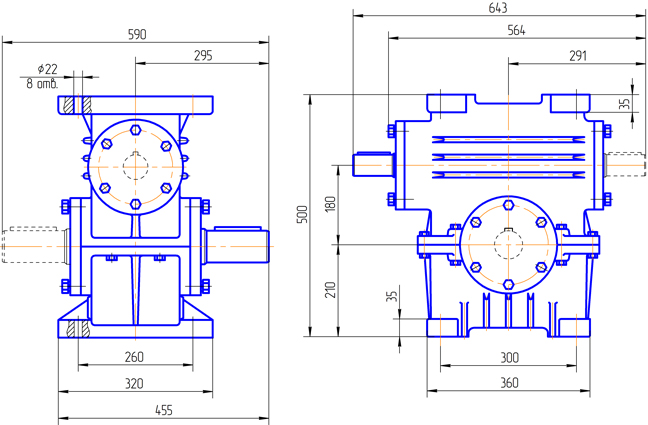

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1(2), вариант расположения червячной пары 1

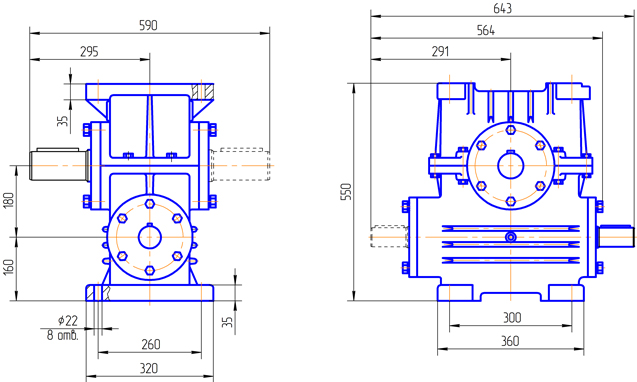

Вариант сборки 52(возможны все варианты сборок), вариант крепления 1(2), вариант расположения червячной пары 1, исполнение с вентилятором

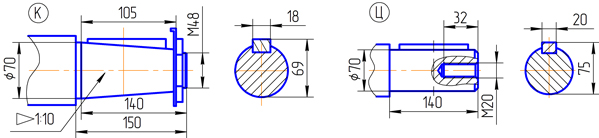

Вариант исполнения конца тихоходного вала

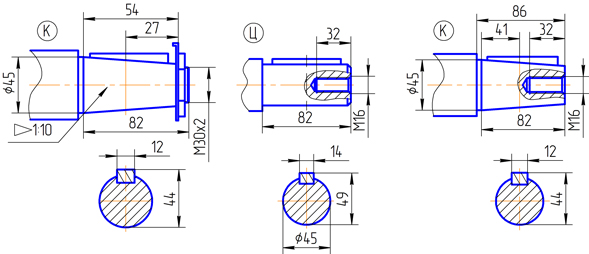

Вариант исполнения конца быстроходного вала
К,Ц-обозначения при заказе

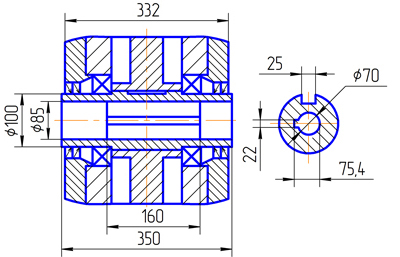

Вариант сборки 56 (по согласованию с заказчиком слева) Вариант сборки 56Шп (по согласованию с заказчиком справа)
