Редуктор одноступенчатый 1Ч-200
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
|||
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
2190
|
1870
|
1820
|
2355
|
1980
|
1980
|
2940
|
2250
|
1860
|
2010
|
2110
|
|||
|
Подводимая расчетная мощность, кВт
|
45,7
|
31,6
|
24,8
|
25,4
|
16,0
|
11,7
|
16,8
|
9,7
|
7,0
|
6,1
|
5,6
|
|||
|
КПД%
|
94
|
93
|
92
|
91
|
91
|
90
|
87
|
85
|
83
|
82
|
84
|
|||
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
1500
|
||||||||||||
|
Выходной вал
|
15750
|
|||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||
|
Масса, кг не более
|
260
|
|||||||||||||
технические характеристики даны при Кэ=1

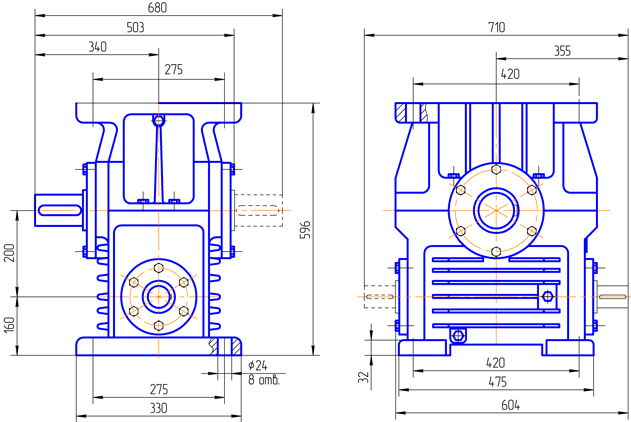

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1(2), вариант расположения червячной пары 1

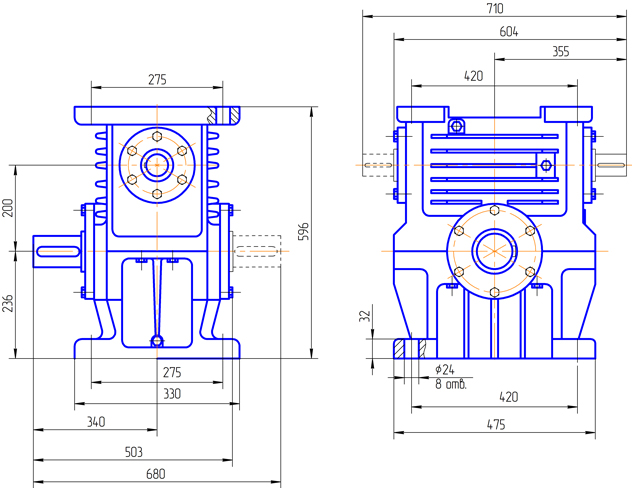

Вариант сборки 51(возможны все варианты сборок), вариант крепления 1(2), вариант расположения червячной пары 2

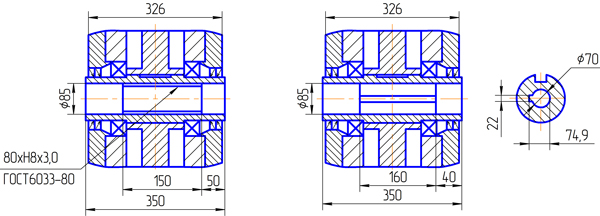

Вариант исполнения конца тихоходного вала
Вариант исполнения конца быстроходного вала
К,Ц-обозначения при заказе
Вариант сборки 56 (по согласованию с заказчиком слева) Вариант сборки 56Шп (по согласованию с заказчиком справа)
