Редуктор привода поворота крана РЧ-536

Назначение: Редуктор червячный одноступенчатый РЧ-536, с установленной на тихоходом валу муфтой предельного момента, используется в приводе поворота крана.

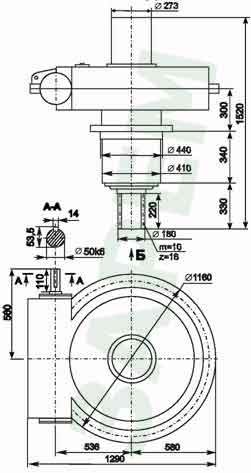

Габаритные и присоединительные размеры

Редуктор червячныйЧертёж
Варианты исполнения
Варианты исполнения















Технические характеристики

Фактическое передаточное отношение

Номинальный крутящий момент на тихоходном валу, Нxм,
при ПВ 40%

Частота
вращения быстроходного вала, об/мин

КПД,%

Масса, кг

29

8000

76

74

1550

Примеры условного обозначения при заказе:
РЧ-536-00-У3 - редуктор червячный одноступенчатый типа РЧ, с межосевым расстоянием 536 мм, исполнения 00, климатическим исполнением У и категорией размещения 3.
РЧ-536-01-У3 - То же исполнения -01.
