Редукторы цилиндрические одноступенчатые горизонтальные серии 7Ц
Назначение: Редукторы цилиндрические одноступенчатые горизонтальные серии 7Ц используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения. Редукторы данной серии изготовлены с твердыми шлифованными зубчатыми парами эвольвентного зацепления. Такое исполнение редукторов обеспечивает повышенную нагрузочную способность, снижение шумовых характеристик и увеличенный ресурс эксплуатации привода.
Редукторы изготавливаются с резиновыми уплотнениями фирмы Simrit, по отдельному заказу могут комплектоваться импортными подшипниками качения фирм SKF, FAG.
Условия эксплуатации:
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м ;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Основные технические данные:
- Номинальный крутящий момент на тихоходном валу приведен в таблицах с учетом выбора типоразмера редуктора с использованием эксплуатационного коэффициента Kf (сервис-фактора) (см. раздел “Методика выбора редуктора с учетом эксплуатационного коэффициента”).- При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
- Редукторы допускают кратковременные перегрузки, возникающие во время пусков и остановок двигателя, в два раза превышающие номинальные крутящие моменты на тихоходном валу, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3х106 в течение всего срока службы редуктора в непрерывном режиме.
- Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
- Допускаемое отклонение передаточного отношения редуктора от номинального 3.
Технические характеристики

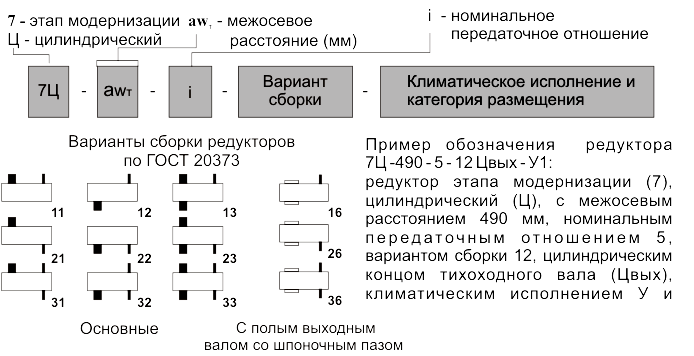

Типоразмер редуктора |
Номинальный крутящий момент на тихоходном валу Тf, Н×м, с учетом сервис-фактора Kf |
Номинальные передаточные отношения |
Масса, кг |
7Ц-225 | 16000 | 2,0; 2,5; 3,15; 4,0; 4,5; 5,0; |
500 |
7Ц-265 | 28000 | 800 | |
7Ц-320 | 42000 | 1500 | |
7Ц-370 | 80000 | 2500 | |
7Ц-442 | 110000 | 3200 | |
7Ц-490 | 160000 | 4200 | |
7Ц-555 | 200000 | 4,0; 4,5; 5,0; 5,6 | 5800 |

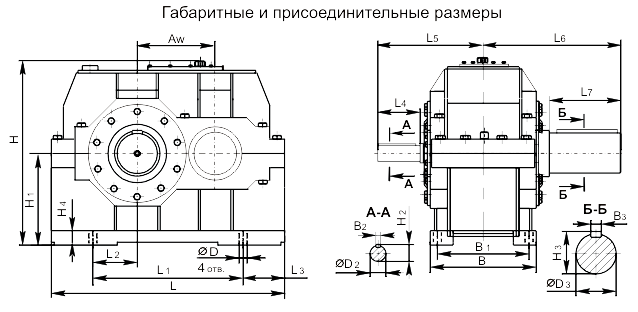

Типоразмер | Aw |
L | L1 |
L2 | L3 | L4 |
L5 | L6 |
7Ц-225 | 225 | 690 | 540 |
195 |
75 |
200 |
450 | 450 |
7Ц-265 | 265 | 805 | 625 | 225 | 90 | 200 | 480 | 480 |
7Ц-320 | 320 | 960 | 770 | 280 | 95 | 240 | 565 | 560 |
7Ц-370 | 370 | 1100 | 870 | 315 | 115 | 245 | 610 | 670 |
7Ц-442 | 442 | 1295 | 1025 | 370 | 135 | 290 | 650 | 710 |
7Ц-490 | 490 | 1410 | 1170 | 425 | 120 | 330 | 730 | 800 |
7Ц-555 | 555 | 1590 | 1290 | 465 | 150 | 340 | 780 | 890 |
Типоразмер |
H |
H1 |
H2 | H3 | H4 | ∅ D | ∅D2 | ∅D3 | B | B1 |
B2 |
B3 |
7Ц-225 | 625 | 350 |
106 | 111 |
45 | 28 |
100m6 | 105n6 |
375 |
315 | 28 |
28 |
7Ц-265 | 735 | 420 | 116 | 132 | 50 | 35 | 110n6 |
125n6 | 425 | 350 | 28 | 32 |
7Ц-320 | 875 | 500 | 137 | 158 | 60 | 35 | 130n6 | 150n6 | 515 | 440 | 32 | 36 |
7Ц-370 | 1020 | 580 | 158 | 190 | 70 | 42 | 150n6 | 180n6 | 580 | 490 | 36 | 45 |
7Ц-442 | 1115 | 600 | 190 | 231 | 80 | 48 | 180n6 | 220n6 | 545 | 450 | 45 | 50 |
7Ц-490 | 1235 | 670 | 210 | 252 | 80 | 42 | 200n6 | 240n6 | 615 | 530 | 45 | 56 |
7Ц-555 | 1395 | 760 | 231 |
282 | 90 |
48 | 200n6 | 270n6 | 690 | 590 |
50 |
63 |
