Редукторы цилиндрические трехступенчатые горизонтальные серии 7Ц3
Назначение: Редукторы цилиндрические трехступенчатые горизонтальные серии 7Ц3 используются для изменения крутящих моментов и частоты вращения в приводах различных машин и механизмов , в том числе подъемно-транспортных. Редукторы данной серии изготовлены с твердыми шлифованными зубчатыми парами эвольвентного зацепления. Такое исполнение редукторов обеспечивает повышенную нагрузочную способность, снижение шумовых характеристик и увеличенный ресурс эксплуатации привода.
Редукторы изготавливаются с резиновыми уплотнениями фирмы Simrit, по отдельному заказу могут комплектоваться импортными подшипниками качения фирм SKF, FAG.
Условия эксплуатации:
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м ;
- климатические исполнения - У1, У2, УЗ, УХЛ4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

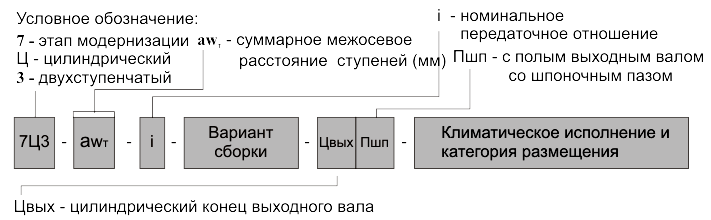

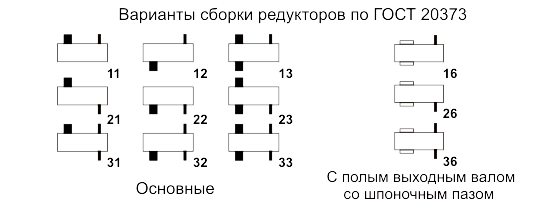

Пример обозначения редуктора 7Ц3 -794 -45 - 12 Цвых - У1:
редуктор этапа модернизации (7), цилиндрический (Ц), трехступенчатый (3), с суммарным межосевым расстоянием ступеней 794 мм, номинальным передаточным отношением 45, вариантом сборки 12, цилиндрическим концом тихоходного вала (Цвых), климатическим исполнением У и категорией размещения 1.
Пример обозначения редуктора 7Ц3 -486- 31,5 - 26 Пшп - У1:
редуктор этапа модернизации (7), цилиндрический (Ц), трехступенчатый (3), с суммарным межосевым расстоянием ступеней 486 мм, номинальным передаточным отношением 31,5, вариантом сборки 26, с полым выходным валом со шпоночным пазом (Пшп), климатическим исполнением У и категорией размещения 1.
Основные технические данные
-Номинальный крутящий момент на тихоходном валу приведен в таблицах с учетом выбора типоразмера редуктора с использованием эксплуатационного коэффициента Kf (сервис-фактора) (см. раздел “Методика выбора редуктора с учетом эксплуатационного коэффициента”).
-При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
-Редукторы допускают кратковременные перегрузки, возникающие во время пусков и остановок двигателя, в два раза превышающие номинальные крутящие моменты на тихоходном валу, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3х106 в течение всего срока службы редуктора в непрерывном режиме.
-Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
-Допускаемое отклонение передаточного отношения редуктора от номинального -5 %.
Технические характеристики
Типоразмер редуктора |
Номинальный крутящий момент на тихоходном валу Тf, Н×м, с учетом сервис-фактора Kf |
Номинальные передаточные отношения |
Масса, кг |
7Ц3-444 | 15500 | 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112 |
370 |
7Ц3-486 | 20000 | 400 | |
7Ц3-529 | 25000 | 640 | |
7Ц3-575 | 35000 | 875 | |
7Ц3-630 | 46000 | 1000 | |
7Ц3-707 | 58000 | (20)*; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; (100)* |
1340 |
7Ц3-739 | 65000 | 1400 | |
7Ц3-794 | 79000 | 1690 | |
7Ц3-830 | 90000 | 1800 | |
7Ц3-894 | 112000 | 2460 | |
7Ц3-934 | 131000 | 2620 | |
7Ц3-1004 | 156000 | (20)*; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; (90; 100; 112 )* |
3500 |
7Ц3-1027 | 175000 | 4000 | |
7Ц3-1113 | 205000 | 4150 | |
7Ц3-1148 | 240000 | 4650 | |
7Ц3-1200 | 270000 | 5100 | |
7Ц3-1279 | 308000 | 6350 | |
7Ц3-1308 | 350000 | 7050 |

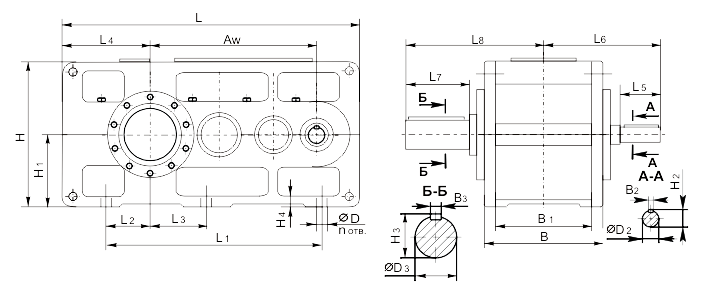

Типоразмер | Aw | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | n | |
7Ц3-444 | 444 | 785 | 571 | 122 | - | 229 | 130 | 327 | 210 | 403 | 4 | |
7Ц3-486 | 486 | 845 | 635 | 136 | - | 240 | 135 | 340 | 210 | 411 | 4 | |
7Ц3-529 | 529 | 935 | 862 | 235 | - | 270 | 140 | 358 | 220 | 434 | 4 | |
7Ц3-575 | 575 | 1015 | 725 | 150 | - | 295 | 140 | 70 | 250 | 478 | 4 | |
7Ц3-630 | 630 | 1125 | 825 | 174 | - | 322 | 160 | 416 | 250 | 504 | 4 | |
7Ц3-707 |
20-56 | 707 | 1249 | 900 | 190 | 215 | 370 | 140 | 411 | 300 | 590 | 6 |
63-90 | 110 | 381 | ||||||||||
7Ц3-739 |
22,4-63 | 739 | 1281 | 930 | 190 | 215 | 370 | 140 | 411 | 300 | 592 | 6 |
71-100 | 110 | 381 | ||||||||||
7Ц3-794 | 20-56 | 794 | 1409 | 985 | 205 | 230 | 420 | 140 | 430 | 300 | 612 | 6 |
63-90 | ||||||||||||
7Ц3-830 | 22,4-63 | 830 | 1445 | 1020 | 205 | 230 | 420 | 140 | 430 | 350 | 662 | 6 |
71-100 | ||||||||||||
7Ц3-894 | 20-56 | 894 | 1584 | 910 | 250 | 280 | 465 | 170 | 487 | 350 | 703 | 6 |
63-90 | 457 | |||||||||||
7Ц3-934 | 22,4-63 | 934 | 1624 | 950 | 250 | 280 | 465 | 170 | 487 | 410 | 763 | 6 |
71-90 | 457 | |||||||||||
7Ц3-1004 | 20-56 | 1004 | 1721 | 990 | 250 | 305 | 495 | 170 | 532 | 410 | 811 | 6 |
63-90 | 502 | |||||||||||
7Ц3-1027 | 22,4-63 | 1027 | 1744 | 1010 | 250 | 305 | 495 | 170 | 532 | 410 | 811 | 6 |
71-90 | 502 | |||||||||||
7Ц3-1113 | 20-50 | 1113 | 1900 | 1110 | 300 | 350 | 545 | 210 | 612,5 | 410 | 847 | 6 |
56-90 | 572,5 | |||||||||||
7Ц3-1148 | 22,4-56 | 1148 | 1935 | 1110 | 300 | 350 | 545 | 210 | 612,5 | 470 | 920 | 6 |
63-100 | 572,5 | |||||||||||
7Ц3-1200 | 25-63 | 1200 | 2052 | 1190 | 360 | 380 | 610 | 210 | 612,5 | 470 | 920 | 6 |
71-112 | 572,5 | |||||||||||
7Ц3-1279 | 20-50 | 1279 | 2187 | 1280 | 330 | 355 | 620 | 210 | 660,5 | 470 | 962 | 6 |
56-90 | 660,5 | |||||||||||
7Ц3-1308 | 22,4-56 | 1308 | 2216 | 1280 | 330 | 355 | 610 | 210 | 660,5 | 470 | 962 | 6 |
63-100 | 660,5 |
Типоразмер | H | H1 | H2 | H3 | H4 | ∅D | ∅D2 | ∅D3 | B | B1 | B2 | B3 | |
7Ц3-444 | 22,4-31,5 | 425 | 200 | 41 | 111 | 30 | 28 | 38k6 | 105m6 | 314 | 260 | 10 | 28 |
40-63 | 38 | 35k6 | 10 | ||||||||||
71-112 | 33 | 30k6 | 8 | ||||||||||
7Ц3-486 | 22,4-40 | 455 | 215 | 51,5 | 127 | 34 | 28 | 48k6 | 120m6 | 329 | 279 | 14 | 32 |
45-63 | 43 | 40k6 | 12 | ||||||||||
71-112 | 35 | 32k6 | 10 | ||||||||||
7Ц3-529 | 22,4-40 | 495 | 235 | 51,5 | 137 | 40 | 33 | 48k6 | 130m6 | 356 | 292 | 14 | 32 |
45-63 | 43 | 40k6 | 12 | ||||||||||
71-112 | 38 | 35k6 | 10 | ||||||||||
7Ц3-575 | 22,4-40 | 555 | 265 | 53,5 | 148 | 40 | 33 | 50k6 | 140m6 | 380 | 316 | 14 | 36 |
45-63 | 48,5 | 45k6 | 14 | ||||||||||
71-112 | 41 | 38k6 | 10 | ||||||||||
7Ц3-630 | 22,4-40 | 625 | 300 | 59 | 169 | 52 | 39 | 55k6 | 160m6 | 431 | 353 | 16 | 40 |
45-63 | 53,5 | 50k6 | 14 | ||||||||||
71-112 | 45 | 42k6 | 12 | ||||||||||
7Ц3-707 | 20-56 | 670 | 335 | 74,5 | 179 | 55 | 42 | 70k6 | 170m6 | 475 | 390 | 20 | 40 |
63-90 | 58 | 55k6 | 16 | ||||||||||
7Ц3-739 | 22,4-63 | 670 | 335 | 74,5 | 179 | 55 | 42 | 70k6 | 170m6 | 475 | 390 | 20 | 40 |
71-100 | 59 | 55k6 | 16 | ||||||||||
7Ц3-794 | 20-56 | 750 | 375 | 79,5 | 190 | 60 | 48 | 75k6 | 180m6 | 515 | 420 | 20 | 45 |
63-90 | 64 | 60k6 | 18 | ||||||||||
7Ц3-830 | 22,4-63 | 750 | 375 | 79,5 | 200 | 60 | 48 | 75k6 | 190m6 | 515 | 420 | 20 | 45 |
71-100 | 64 | 60k6 | 18 | ||||||||||
7Ц3-894 | 20-56 | 850 | 425 | 85 | 221 | 62 | 48 | 80m6 | 210 | 540 | 440 | 22 | 50 |
63-90 | 74,5 | 70m6 | 20 | ||||||||||
7Ц3-934 | 22,4-63 | 850 | 425 | 85 | 241 | 62 | 48 | 80m6 | 230 | 540 | 440 | 22 | 50 |
71-90 | 74,5 | 70m6 | 20 | ||||||||||
7Ц3-1004 | 20-56 | 900 | 450 | 95 | 241 | 68 | 56 | 90m6 | 230 | 625 | 510 | 25 | 50 |
63-90 | 79,5 | 75m6 | 20 | ||||||||||
7Ц3-1027 | 22,4-63 | 900 | 450 | 95 | 252 | 68 | 56 | 90m6 | 240 | 625 | 510 | 25 | 56 |
71-90 | 79,5 | 75m6 | 20 | ||||||||||
7Ц3-1113 | 20-50 | 1000 | 500 | 106 | 262 | 73 | 56 | 100m6 | 250 | 705 | 590 | 28 | 56 |
56-90 | 85 | 80m6 | 22 | ||||||||||
7Ц3-1148 | 22,4-56 | 1000 | 500 | 106 | 282 | 73 | 56 | 100m6 | 270 | 705 | 590 | 28 | 63 |
63-100 | 85 | 80m6 | 22 | ||||||||||
7Ц3-1200 | 25-63 | 1110 | 550 | 106 | 302 | 73 | 56 | 100m6 | 290 | 705 | 590 | 28 | 63 |
71-112 | 85 | 80m6 | 22 | ||||||||||
7Ц3-1279 | 20-50 | 1160 | 580 | 106 | 302 | 86 | 65 | 100m6 | 290 | 785 | 655 | 28 | 63 |
56-90 | 106 | 100m6 | 28 | ||||||||||
7Ц3-1308 | 22,4-56 | 1160 | 580 | 106 | 314 | 86 | 65 | 100m6 | 300 | 785 | 655 | 28 | 70 |
63-100 | 106 | 100m6 | 28 |

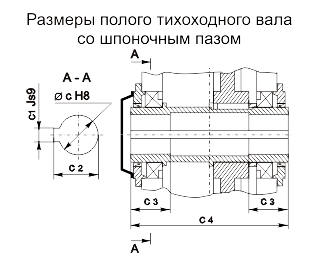

Типоразмер | ∅с | ∅с1 | ∅с2 | ∅с3 | ∅с4 |
7Ц3-444 | 105 | 28 | 111,4 | 94 | 386 |
7Ц3-486 | 115 | 32 | 122,4 | 100 | 402 |
7Ц3-529 | 125 | 32 | 132,4 | 105 | 428 |
7Ц3-575 | 135 | 36 | 143,4 | 116 | 456 |
7Ц3-630 | 150 | 36 | 158,4 | 124 | 508 |
7Ц3-707 | 165 | 40 | 174,4 | 140 | 584 |
7Ц3-739 | 165 | 40 | 174,4 | 140 | 584 |
7Ц3-794 | 180 | 45 | 190,4 | 160 | 639 |
7Ц3-830 | 190 | 45 | 200,4 | 160 | 639 |
7Ц3-894 | 210 | 50 | 221,4 | 175 | 705 |
7Ц3-934 | 210 | 50 | 221,4 | 175 | 705 |
7Ц3-1004 | 230 | 50 | 241,4 | 200 | 801 |
7Ц3-1027 | 240 | 56 | 252,4 | 200 | 801 |
7Ц3-1113 | 240 | 56 | 252,4 | 215 | 874 |
7Ц3-1148 | 275 | 63 | 287,4 | 225 | 900 |
7Ц3-1200 | 275 | 63 | 287,4 | 225 | 900 |
7Ц3-1279 | 290 | 63 | 302,4 | 490 | 984 |
7Ц3-1308 | 290 | 63 | 302,4 | 490 | 984 |
