Редукторы цилиндрические четырехступенчатые горизонтальные серии 7Ц4
Назначение: Редукторы цилиндрические четырехступенчатые горизонтальные серии 7Ц4 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения. Редукторы данной серии изготовлены с твердыми шлифованными зубчатыми парами эвольвентного зацепления. Такое исполнение редукторов обеспечивает повышенную нагрузочную способность, снижение шумовых характеристик и увеличенный ресурс эксплуатации привода.
Редукторы изготавливаются с резиновыми уплотнениями фирмы Simrit, по отдельному заказу могут комплектоваться импортными подшипниками качения фирм SKF, FAG.
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

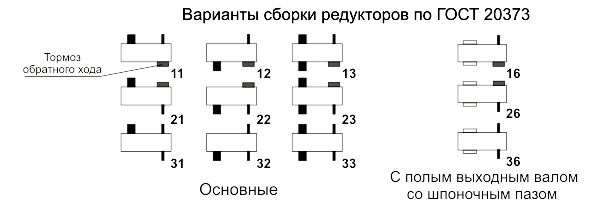

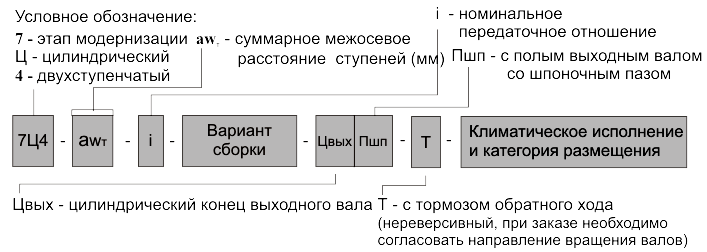

Пример обозначения редуктора 7Ц4 -630 - 180 - 21Цвых-Т-У1:
редуктор этапа модернизации (7), цилиндрический (Ц), четырехступенчатый (4), с суммарным
межосевым расстоянием ступеней 630 мм, номинальным передаточным отношением 180,
вариантом сборки 21, цилиндрическим концом тихоходного вала (Цвых), с тормозом обратного
хода (Т), климатическим исполнениемУи категорией размещения 1.
Пример обозначения редуктора 7Ц4 -987 - 250 - 26Пшп-У1:
редуктор этапа модернизации (7), цилиндрический (Ц), двухступенчатый (2), с суммарным
межосевым расстоянием ступеней 987 мм, номинальным передаточным отношением 250,
вариантом сборки 26, с полым выходным валом со шпоночным пазом (Пшп), климатическим
исполнением У и категорией размещения 1.
Основные технические данные
-Номинальный крутящий момент на тихоходном валу приведен в таблицах с учетом выбора типоразмера редуктора с использованием эксплуатационного коэффициента Kf (сервис-фактора) (см. раздел “Методика выбора редуктора с учетом эксплуатационного коэффициента”).
-При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
-Редукторы допускают кратковременные перегрузки, возникающие во время пусков и остановок двигателя, в два раза превышающие номинальные крутящие моменты на тихоходном валу, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3х106 в течение всего срока службы редуктора в непрерывном режиме.
-Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
-Допускаемое отклонение передаточного отношения редуктора от номинального - 6,3 %.
Технические характеристики
Типоразмер редуктора |
Номинальный крутящий момент на тихоходном валу Тf, Н´м, с учетом сервис-фактора Kf |
Номинальные |
Масса, кг |
|
7Ц4-495 |
20 000 |
100; 112; 200; 225; 315; 355; 400; 450 |
550 |
|
7Ц4-540 |
27000 |
640 |
||
7Ц4-580 |
35 000 |
875 |
||
7Ц4-630 |
45 000 |
1000 |
||
7Ц4-705 |
63500 |
1500 |
||
7Ц4-775 |
77000 |
1800 |
||
7Ц4-820 |
88000 |
2400 |
||
7Ц4-890 |
110000 |
2800 |
||
7Ц4-987 |
153000 |
100; 125; 140; 200; 225; 315; 355
|
3650 |
|
7Ц4-1035 |
175000 |
4200 |
||
7Ц4-1095 |
240000 |
5500 |
||
7Ц4-1190 |
300000 |
7200 |
||
7Ц4-1250 |
345000 |
8500 |
||
7Ц4-1387 |
420000 |
9500 |
||
7Ц4-1442 |
470000 |
10200 |
||
7Ц4-1505 |
560000 |
12500 |
||
7Ц4-1570 |
640000 |
14000 |
||
7Ц4-1695 |
800000 |
16500 |
||
7Ц4-1785 |
900000 |
18000 |

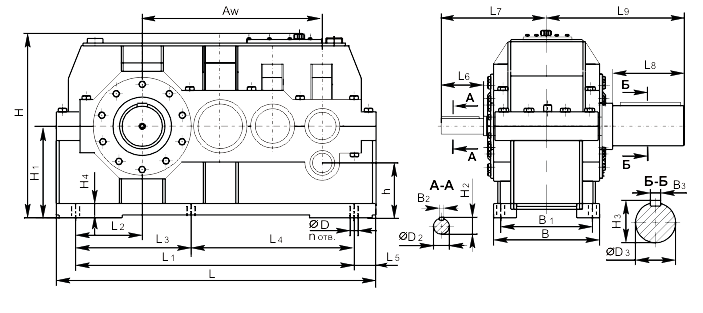

Типоразмер |
Aw |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
n |
7Ц4-495 |
495 |
845 |
605 |
130 |
- |
- |
120 |
50 |
230 |
210 |
405 |
4 |
7Ц4-540 |
540 |
950 |
710 |
190 |
- |
- |
120 |
50 |
230 |
250 |
445 |
4 |
7Ц4-580 |
580 |
1000 |
710 |
155 |
- |
- |
145 |
60 |
275 |
250 |
485 |
4 |
7Ц4-630 |
630 |
1100 |
810 |
205 |
- |
- |
145 |
60 |
275 |
300 |
535 |
4 |
7Ц4-705 |
705 |
1200 |
870 |
180 |
- |
- |
165 |
100 |
350 |
300 |
570 |
4 |
7Ц4-775 |
775 |
1355 |
1025 |
265 |
- |
- |
165 |
100 |
350 |
300 |
570 |
4 |
7Ц4-820 |
820 |
1395 |
1195 |
305 |
597,5 |
597,5 |
100 |
100 |
405 |
350 |
685 |
6 |
7Ц4-890 |
890 |
1535 |
1333 |
375 |
597,5 |
737,5 |
100 |
100 |
405 |
350 |
685 |
6 |
7Ц4-987 |
987 |
1680 |
1440 |
365 |
720 |
720 |
120 |
135 |
480 |
410 |
790 |
6 |
7Ц4-1035 |
1035 |
1770 |
1500 |
390 |
750 |
750 |
135 |
105 |
485 |
410 |
825 |
6 |
7Ц4-1095 |
1095 |
1890 |
1620 |
450 |
750 |
870 |
135 |
105 |
485 |
470 |
885 |
6 |
7Ц4-1190 |
1190 |
2030 |
1720 |
435 |
860 |
860 |
155 |
105 |
545 |
470 |
935 |
6 |
7Ц4-1250 |
1250 |
2150 |
1840 |
495 |
860 |
980 |
155 |
105 |
545 |
500 |
965 |
6 |
7Ц4-1387 |
1387 |
2340 |
2000 |
485 |
1000 |
1000 |
170 |
165 |
625 |
500 |
990 |
6 |
7Ц4-1442 |
1442 |
2450 |
2110 |
540 |
1000 |
1110 |
170 |
165 |
625 |
550 |
1040 |
6 |
7Ц4-1505 |
1505 |
2530 |
2170 |
550 |
1085 |
1085 |
180 |
130 |
635 |
590 |
1130 |
6 |
7Ц4-1570 |
1570 |
2660 |
2300 |
615 |
1215 |
1085 |
180 |
130 |
635 |
590 |
1130 |
6 |
7Ц4-1695 |
1695 |
2830 |
2430 |
590 |
1215 |
1215 |
200 |
205 |
770 |
650 |
1255 |
6 |
7Ц4-1785 |
1785 |
3010 |
2610 |
680 |
1395 |
1215 |
200 |
205 |
770 |
650 |
1255 |
6 |
Типоразмер |
h |
H |
H1 |
H2 |
H3 |
H4 |
ØD |
ØD2 |
ØD3 |
B |
B1 |
B2 |
B3 |
7Ц4-495 |
200 |
572 |
280 |
33 |
127 |
35 |
24 |
30m6 |
120n6 |
300 |
260 |
8 |
32 |
7Ц4-540 |
200 |
582 |
280 |
33 |
137 |
40 |
28 |
30m6 |
130n6 |
370 |
320 |
8 |
32 |
7Ц4-580 |
230 |
662 |
320 |
38 |
148 |
40 |
28 |
35m6 |
140n6 |
370 |
320 |
10 |
36 |
7Ц4-630 |
230 |
662 |
320 |
38 |
169 |
50 |
35 |
35m6 |
160n6 |
430 |
370 |
10 |
40 |
7Ц4-705 |
270 |
782 |
380 |
48,5 |
179 |
50 |
35 |
45m6 |
170n6 |
430 |
370 |
14 |
40 |
7Ц4-775 |
270 |
790 |
380 |
48,5 |
190 |
62 |
35 |
45m6 |
180n6 |
550 |
475 |
14 |
45 |
7Ц4-820 |
310 |
900 |
440 |
54 |
210 |
72 |
42 |
50m6 |
200n6 |
625 |
535 |
14 |
45 |
7Ц4-890 |
310 |
900 |
440 |
54 |
221 |
72 |
42 |
50m6 |
210n6 |
625 |
535 |
14 |
50 |
7Ц4-987 |
340 |
1000 |
500 |
64 |
241 |
81 |
42 |
60m6 |
230n6 |
690 |
600 |
18 |
50 |
7Ц4-1035 |
390 |
1110 |
550 |
64 |
262 |
81 |
42 |
60m6 |
250n6 |
690 |
600 |
18 |
56 |
7Ц4-1095 |
390 |
1110 |
550 |
64 |
282 |
91 |
48 |
60m6 |
270n6 |
790 |
690 |
18 |
63 |
7Ц4-1190 |
435 |
1240 |
620 |
79,5 |
302 |
91 |
56 |
75m6 |
290n6 |
830 |
720 |
20 |
63 |
7Ц4-1250 |
435 |
1240 |
620 |
79,5 |
314 |
100 |
56 |
75m6 |
300n6 |
830 |
720 |
20 |
70 |
7Ц4-1387 |
475 |
1390 |
700 |
95 |
334 |
115 |
56 |
90m6 |
320n6 |
930 |
810 |
25 |
70 |
7Ц4-1442 |
475 |
1390 |
700 |
95 |
355 |
115 |
56 |
90m6 |
340n6 |
930 |
810 |
25 |
80 |
7Ц4-1505 |
555 |
1570 |
780 |
95 |
375 |
115 |
56 |
90m6 |
360n6 |
930 |
810 |
25 |
80 |
7Ц4-1570 |
555 |
1570 |
780 |
95 |
395 |
115 |
56 |
90m6 |
380n6 |
930 |
810 |
25 |
80 |
7Ц4-1695 |
595 |
1720 |
860 |
106 |
417 |
130 |
66 |
100m6 |
400n6 |
1045 |
910 |
28 |
90 |
7Ц4-1785 |
595 |
1720 |
860 |
106 |
437 |
130 |
66 |
100m6 |
420n6 |
1045 |
910 |
28 |
90 |
Типоразмер |
Øс |
с 1 |
с 2 |
с 3 |
с 4 |
7Ц4-495 |
115 |
32 |
122,4 |
50 |
390 |
7Ц4-540 |
125 |
32 |
132,4 |
55 |
390 |
7Ц4-580 |
135 |
36 |
143,4 |
60 |
470 |
7Ц4-630 |
150 |
36 |
158,4 |
65 |
470 |
7Ц4-705 |
165 |
40 |
174,4 |
70 |
540 |
7Ц4-775 |
180 |
45 |
190,4 |
75 |
540 |
7Ц4-820 |
190 |
45 |
200,4 |
80 |
670 |
7Ц4-890 |
210 |
50 |
221,4 |
85 |
670 |
7Ц4-987 |
230 |
50 |
241,4 |
100 |
760 |
7Ц4-1035 |
250 |
56 |
262,4 |
110 |
830 |
7Ц4-1095 |
275 |
63 |
287,4 |
120 |
830 |
