Мотор-редуктор цилиндрический трехступенчатый К3145
Назначение: Мотор-редуктор цилиндрический трехступенчатый К3145 является приводом наклонного конвейера. Схема монтажа редуктора - наклонная.

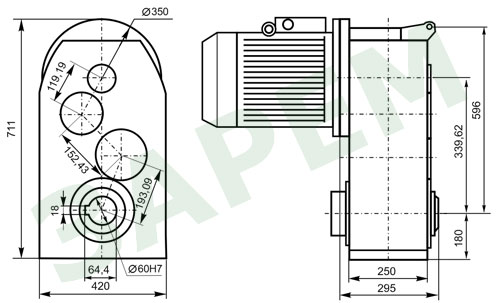

Габаритные и присоединительные размеры
Технические характеристики
Обознач. |
Число зубьев сменных зубчатых колес I ступени |
Передаточное отношение, u |
Номинальный крутящий момент на выходном валу, Нxм |
Электродвигатель |
КПД, |
Масса редуктора (без элдвигателя), кг |
||
|
типоразмер |
мощность, N, кВт |
частота вращения n, об/мин |
||||||
|
К3145 |
z1=22 |
96,33 |
5277 |
АИРМ132 |
4,0 |
698 |
0,96 |
230 |
|
-01 |
z3=27 |
74,4 |
4073 |
|||||
|
-02 |
z1=22 |
96,33 |
7106 |
АИРМ132M8У3 |
5,5 |
713 |
||
|
-03 |
z3=27 |
74,4 |
5484 |
|||||
|
-04 |
z1=22 |
96,33 |
5268 |
АИРМ132 |
960 |
|||
|
-05 |
z3=27 |
74,4 |
4074 |
|||||
|
-06 |
z1=22 |
96,33 |
9494 |
АИР160 |
7,5 |
728 |
||
|
-07 |
z3=27 |
74,4 |
7324 |
|||||
|
-08 |
z1=22 |
96,33 |
7184 |
АИРМ132M6У3 |
960 |
|||
|
-09 |
z3=27 |
74,4 |
5555 |
|||||
|
-10 |
z1=22 |
96,33 |
4792 |
АИРМ132 |
1440 |
|||
|
-11 |
z3=27 |
74,4 |
3700 |
|||||
|
-12 |
z1=22 |
96,33 |
6988 |
АИРМ132M4У3 |
11.0 |
1448 |
||
|
-13 |
z5=21 |
101.97 |
7397 |
|||||
|
-14 |
z3=27 |
74,4 |
8058 |
АИР160 |
970 |
|||
|
-15 |
z3=27 |
10742 |
АИР160 |
728 |
||||
Пример условного обозначения при заказе:
К3145-04-96,33-5,5--У3 - редуктор типа К3145, исполнение -04, с передаточным отношением 96,33; мощностью присоединяемого электродвигателя 5,5 кВт, климатическим исполнением У и категорией размещения 3.
