Редуктор коническо-цилиндрический КЦ2вн-250
Назначение: Редуктор коническо-цилиндрический трехступенчатый вертикальный КЦ2вн-250 является приводом специального назначения. Комплектуется электродвигателем и электрическим колодочным тормозом.

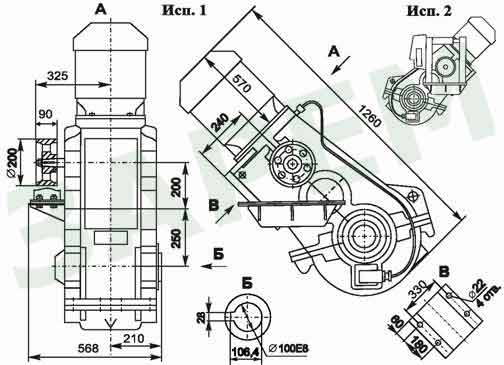

Габаритные и присоединительные размеры
Технические характеристики
| Номинальное передаточное отношение |
90,2 |
|
|
Номинальный крутящий момент на выходном валу Т, Нxм |
2900 |
|
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
16,7 (1000) |
|
|
Электродвигатель |
Тип |
АИРС |
|
N, с-1 (об/мин) |
16,7 (1000) |
|
|
Мощность, кВт |
3 |
|
|
Исполнение |
IМ 3001 |
|
|
Тормоз колодочный |
ТКТ-200-У1 |
|
|
Масса, кг |
513 |
|
Пример условного обозначения при заказе: КЦ2вн-250-90,2-1-У1 - редуктор коническо-цилиндрический трехступенчатый вертикальный типа КЦ2вн-250 с межосевым расстоянием тихоходной ступени 250 мм, номинальным передаточным отношением 90,2, исполнения 1, климатическим исполнением У и категорией размещения 1.
