Редукторы цилиндрические трехступенчатые типоразмеры ЦСН-25 ЦСН-35 ЦСН-45 ЦСН-55

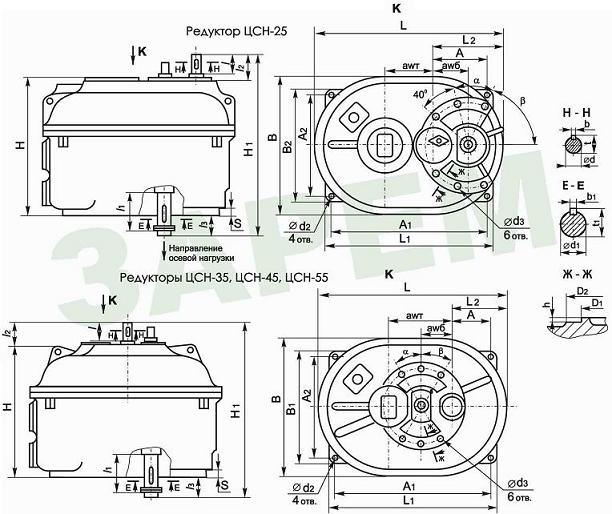

Габаритные и присоединительные размеры
Назначение: Редукторы цилиндрические трехступенчатые с вертикально расположенными валами с передачами Новикова специальные типа ЦСН используются в приводах аппаратов с цепными мешалками.
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
нагрузках с периодическими остановками, нагрузка одного направления;
- вращение быстроходного вала против часовой стрелки;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3,
Пример обозначения редуктора ЦСН -25 - 100 - У3:
редуктор цилиндрический (Ц), соосный (С), с передачами Новикова (Н), номинальным передаточным отношением 100, климатическим исполнением У и категорией размещения
Технические характеристики
|
Типоразмер редуктора
|
ЦСН-25 | |||||||||
|
Номинальное передаточное отношение, i
|
63 | 80 | 90 | 100 | 112 | 125 | 160 | 180 | 224 | |
| Номинальный крутящий момент на тихоходном валу, Т, Н´м | 4200 | |||||||||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
| Осевая нагрузка на тихоходном валу, Н |
Min
|
12000 | ||||||||
|
Max
|
20000 | |||||||||
|
Масса, кг
|
605 | |||||||||
|
Типоразмер редуктора
|
ЦСН-35 | |||||||||
|
Номинальное передаточное отношение, i
|
63 | 80 | 90 | 100 | 112 | 125 | 160 | 180 | 224 | |
| Номинальный крутящий момент на тихоходном валу, Т, Н´м | 9500 | |||||||||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
| Осевая нагрузка на тихоходном валу, Н |
Min
|
18000 | ||||||||
|
Max
|
25000 | |||||||||
|
Масса, кг
|
1200 | |||||||||
|
Типоразмер редуктора
|
ЦСН-45 | |||||||||
|
Номинальное передаточное отношение, i
|
63 | 80 | 90 | 100 | 112 | 125 | 160 | 180 | 224 | |
| Номинальный крутящий момент на тихоходном валу, Т, Н´м | 17000 | |||||||||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
| Осевая нагрузка на тихоходном валу, Н |
Min
|
23000 | ||||||||
|
Max
|
35000 | |||||||||
|
Масса, кг
|
2075 | |||||||||
|
Типоразмер редуктора
|
ЦСН-55 | |||||||||
|
Номинальное передаточное отношение, i
|
63 | 80 | 90 | 100 | 112 | 125 | 160 | 180 | 224 | |
|
Номинальный крутящий момент на тихоходном валу, Т, Н´м
|
29000 | |||||||||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
|
Осевая нагрузка на тихоходном валу, Н |
Min
|
30000 | ||||||||
|
Max
|
35000 | |||||||||
|
Масса, кг
|
3510 | |||||||||
| Типоразмер | awб | awт | A | A1 | A2 | L | L1 | L2 | B | B1 | H | H1 | D | D1 | D2 |
ЦСН-25 |
150 | 250 | 245 | 710 | 450 | 894 | 780 | 321 | 610 | 520 | 720 | 918 | 390 | 250C3 | 430 |
ЦСН-35 |
150 | 350 | 270 | 900 | 604 | 1204 | 996 | 409 | 792 | 700 | 964 | 1164 | 520 | 450C3 | 570 |
ЦСН-45 |
200 | 450 | 340 | 11500 | 796 | 1530 | 1245 | 536 | 1024 | 886 | 1125 | 1335 | 630 | 570C3 | 690 |
ЦСН-55 |
250 | 550 | 370 | 1290 | 960 | 1820 | 1390 | 627 | 1200 | 1060 | 1280 | 1528 | 630 | 570C3 | 690 |
| Типоразмер | d | d1 | d2 | d3 | l | l1 | l2 | l3 | b | b1 | t | t1 | h | S | a | b |
ЦСН-25 |
35H | 85H | 26 | M16 | 80 | 125 | 110 | 88 | 10 | 22 | 38 | 90 | 12 | 35 | 400 | 600 |
ЦСН-35 |
40H | 110H | 33 | M16 | 80 | 170 | 110 | 90 | 12 | 28 | 43 | 116 | 15 | 35 | 300 | 450 |
ЦСН-45 |
45H | 140H | 33 | M22 | 80 | 210 | 110 | 100 | 14 | 36 | 48.5 | 148 | 15 | 40 | 350 | 400 |
ЦСН-55 |
60H | 170H | 39 | M22 | 110 | 255 | 140 | 108 | 18 | 40 | 64 | 179 | 15 | 55 | 350 | 400 |
