Редукторы 2Ц3-125Н, 2Ц3-160Н, 2Ц3-200Н, 2Ц3-250Н, 2Ц3-280Н
Назначение: Редукторы цилиндрические трехступенчатые горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров 2Ц3-125Н, 2Ц3-160Н, 2Ц3-200Н, 2Ц3-250Н используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

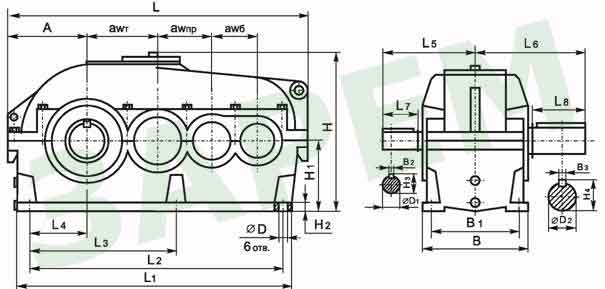

Габаритные и присоединительные размеры
| Типоразмер |
awб |
awпр |
awт |
А |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
|
2Ц3-125Н |
80 |
100 |
125 |
165 |
585 |
515 |
455 |
230 |
100 |
160 |
235 |
36 |
105 |
|
2Ц3-160Н |
100 |
125 |
160 |
195 |
735 |
638 |
580 |
220 |
130 |
184 |
270 |
42 |
130 |
|
2Ц3-200Н |
125 |
160 |
200 |
230 |
826 |
716 |
656 |
328 |
155 |
230 |
335 |
58 |
165 |
|
2Ц3-250Н |
160 |
200 |
250 |
280 |
1075 |
975 |
905 |
370 |
210 |
295 |
375 |
82 |
165 |
|
2Ц3-280Н |
180 |
225 |
280 |
310 |
1200 |
1100 |
1030 |
415 |
235 |
307 |
430 |
82 |
200 |
|
Типоразмер |
øD |
øD1 |
øD2 |
H |
H1 |
H2 |
H3 |
H4 |
В |
B1 |
B2 |
B3 |
|
2Ц3-125Н |
18 |
20 k6 |
65 m6 |
310 |
132 |
22 |
23 |
71 |
255 |
205 |
6 |
18 |
|
2Ц3-160Н |
18 |
28 k6 |
85 m6 |
380 |
180 |
25 |
31 |
93 |
280 |
230 |
8 |
22 |
|
2Ц3-200Н |
22 |
38 k6 |
100 m6 |
430 |
212 |
35 |
41,5 |
110 |
320 |
270 |
10 |
28 |
|
2Ц3-250Н |
26 |
40 k6 |
125 m6 |
565 |
280 |
45 |
44 |
136 |
400 |
330 |
12 |
32 |
|
2Ц3-280Н |
28 |
50 k6 |
140 m6 |
600 |
300 |
50 |
54,5 |
152 |
430 |
360 |
14 |
36 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
Для редуктора с концом тихоходного вала в виде зубчатой полумуфты с различными модулями (m) и числами зубьев (z) при заявке необходимо указывать требуемые значения m и z.
|
Типоразмер
|
f |
øf1 |
øf2 |
øf3 |
f4 |
f5 |
f6 |
m |
z |
2Ц3-125Н |
185 |
72 F8 |
85 |
168 |
38 |
20 |
9 |
4 |
40 |
|
2Ц3-160Н |
225 |
120 F8 |
150 |
232 |
50 |
35 |
14 |
56 |
|
|
2Ц3-200Н |
253 |
120 F8 |
150 |
232 |
50 |
35 |
14 |
4 |
56 |
|
240 |
110 F8 |
130 |
252 |
60 |
30 |
10 |
6 |
40 |
|
|
2Ц3-250Н |
310 |
150 F8 |
180 |
336 |
65 |
40 |
15 |
8 |
|
|
2Ц3-280Н |
340 |
160 F8 |
200 |
420 |
70 |
50 |
10 |
Размеры конических концов валов
входной вал выходной вал
|
Типоразмер |
a1 |
a2 |
a3 |
a4 |
a5 |
øa6 |
øa7 |
a8 |
øa9 |
2Ц3-125Н |
50 |
36 |
18 |
4 |
19,7 |
18,2 |
20 |
174 |
М12x1,25 |
|
2Ц3-160Н |
60 |
42 |
21 |
5 |
27,9 |
25,9 |
28 |
198 |
М16x1,5 |
|
2Ц3-200H |
110 |
82 |
41 |
10 |
38,9 |
35,9 |
40 |
282 |
М24x2 |
|
2Ц3-250H |
323 |
М24x2 |
|||||||
|
2Ц3-280Н |
110 |
82 |
41 |
12 |
48,9 |
45,9 |
50 |
335 |
М36x3 |
|
Типоразмер |
b1 |
b2 |
b3 |
b4 |
b5 |
øb6 |
øb7 |
b8 |
øb9 |
2Ц3-125Н |
140 |
105 |
52,5 |
16 |
65,5 |
61,5 |
65 |
270 |
М42x3 |
|
2Ц3-160Н |
170 |
130 |
65 |
20 |
83,0 |
78,5 |
85 |
310 |
М56x4 |
|
2Ц3-200H |
170 |
130 |
65 |
22 |
88,5 |
83,5 |
90 |
345 |
М64x4 |
|
2Ц3-250H |
210 |
165 |
82,5 |
28 |
122,75 |
116,75 |
125 |
420 |
М90x4 |
|
2Ц3-280Н |
250 |
200 |
100 |
32 |
137 |
130,0 |
140 |
480 |
М100x4 |
Размеры конца тихоходного вала для присоединения приборов и автоматики
|
Типоразмер |
e |
øe1 |
øe2 |
øe3 |
øe4 |
|
2Ц3-125Н |
135 |
65 h10 |
24 h8 |
14 |
М6-7Н |
|
2Ц3-160Н |
145 |
85 h10 |
75 h8 |
55 |
М8-7Н |
|
2Ц3-200Н |
175 |
100 h10 |
|||
|
2Ц3-250Н |
215 |
130 h10 |
|||
|
2Ц3-280Н |
235 |
140 h10 |

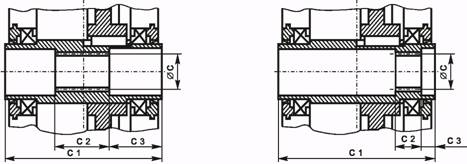

Размеры полого шлицевого тихоходного вала
| симметричного вала редуктора 2Ц3-160Н |
несимметричного вала редуктора 2Ц3-200Н |
|
Типоразмер |
Передаточные отношения |
c1 |
c2 |
c3 |
Вид внутренних шлицев |
øс |
2Ц3-160Н |
25,0; 31,5; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; 160 |
270 |
90 |
90 |
Шлицы |
70x2,5x9Н |
|
2Ц3-200Н |
25,0; 31,5; 40,0; 50,0; 63,0; 80,0 |
330 |
80 |
16 |
Шлицы |
в-10x102x112Н12x16D9 |

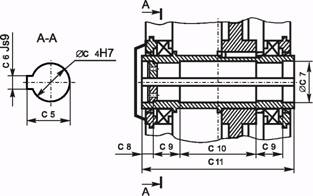

Размеры полого тихоходного вала со шпоночным пазом
|
Типоразмер |
øс4 |
с5 |
с6 |
øс7 |
с8 |
с9 |
с10 |
с11 |
2Ц3-125Н |
55 |
59,3 |
16 |
60 |
20 |
40 |
125 |
245 |
|
2Ц3-160Н |
70 |
74,9 |
20 |
75 |
30 |
130 |
270 |
|
|
2Ц3-200Н |
90 |
95,4 |
25 |
95 |
190 |
330 |
||
|
2Ц3-250Н |
125 |
132,4 |
32 |
130 |
35 |
70 |
210 |
420 |
|
2Ц3-280Н |
240 |
450 |
Технические характеристики
| Типоразмер редуктора |
2Ц3-125Н |
|||||||||
|
Номинальное передаточное отношение, i |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
|
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
1250 |
1400 |
||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
300 |
250 |
210 |
190 |
170 |
150 |
|||
|
тихоходного |
9000 |
9300 |
||||||||
|
Масса, кг |
102 |
|||||||||
Примечание:
Редуктор 2Ц3-125Н с передаточными отношениями 125,0 и 160,0 с полым тихоходным валом не изготавливается.
| Типоразмер редуктора |
2Ц3-160Н |
|||||||||
|
Номинальное передаточное отношение, i |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
|
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
2250 |
2400 |
||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
770 |
690 |
610 |
540 |
500 |
440 |
400 |
220 |
200 |
|
тихоходного |
11800 |
12200 |
||||||||
|
Масса, кг |
156 |
|||||||||
|
Типоразмер редуктора |
2Ц3-200Н |
|||||||||
|
Номинальное передаточное отношение i |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
|
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
5200 |
5500 |
||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
1180 |
1000 |
950 |
850 |
750 |
670 |
600 |
530 |
475 |
|
тихоходного |
18000 |
18500 |
||||||||
|
Масса, кг |
273 |
|||||||||
Редуктор 2Ц3-200Н с передаточными отношениями 100,0, 125,0 и 160,0 с полым шлицевым тихоходным валом не изготавливается.
| Типоразмер редуктора |
2Ц3-250Н |
|||||||||
|
Номинальное передаточное отношение, i |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
|
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
8500 |
8000 |
||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
1000 |
950 |
800 |
750 |
670 |
600 |
|||
|
тихоходного |
23000 |
22000 |
||||||||
|
Масса, кг |
600 |
|||||||||
Редуктор 2Ц3-250Н с передаточным отношением 160,0 с полым тихоходным валом не изготавливается.
|
Типоразмер редуктора |
2Ц3-280Н |
|||||||||
|
Номинальное передаточное отношение i |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
|
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
10000 |
|||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
2250 |
1000 |
900 |
800 |
700 |
650 |
|||
|
тихоходного |
25000 |
|||||||||
|
Масса, кг |
780 |
|||||||||
Редуктор 2Ц3-280Н с передаточным отношением 160,0 с полым тихоходным валом не изготавливается.
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками,- нагрузка одного направления и реверсивная;- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
2 - этап модернизации
Ц - цилиндрический
3 - трехступенчатый
awт - межосевое расстояние тихоходной ступени (мм)
Н - с передачами Новикова
i – номинальное передаточное отношение
Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
Пшл - с полым шлицевым выходным валом
Пшп - с полым тихоходным валом со шпоночным пазом
Пример обозначения редуктора 2Ц3 - 160Н - 25 - 12 Квх Цвых - У3:
редуктор этапа модернизации (2), цилиндрический (Ц), трехступенчатый (3), с межосевым расстоянием тихоходной ступени 160 мм, передачами Новикова (Н), номинальным передаточным числом 25, вариантом сборки 12, коническим концом быстроходного вала (Квх) и цилиндрическим концом тихоходного вала (Цвых), климатическим исполнением У и категорией размещения 3.

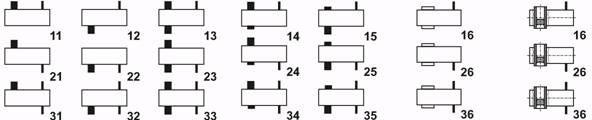

Варианты сборки редукторов по ГОСТ 20373
Основные |
Для подключения приборов и автоматики |
С полым симметричным выходным валом |
С полым несимметричным |
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4 < а < 30 - на 16%; 30 < а < 120 - на 20%; 120 < а < 240 - на 30%.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5 х 104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени при непрерывном режиме работы должна составлять не более двух в час.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 5 %.
