Редукторы Ц2У-315НМ, 1Ц2У-355, Ц2У-400НМ
Назначение: Редукторы цилиндрические двухступенчатые горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров Ц2У-315НМ, 1Ц2У-355, Ц2У-400НМ используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Габаритные размеры и присоединительные размеры
Типоразмер |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
D |
D1 |
D2 |
Ц2У-315НМ |
200 |
315 |
1045 |
740 |
370 |
215 |
110 |
210 |
300 |
420 |
360 |
28 |
50k6 |
110m6 |
1Ц2У-355 |
225 |
355 |
1170 |
850 |
425 |
250 |
320 |
440 |
400 |
55m6 |
125m6 |
|||
Ц2У-400НМ |
250 |
400 |
1320 |
950 |
475 |
280 |
140 |
250 |
380 |
500 |
450 |
35 |
60m6 |
140m6 |
Типоразмер |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
Ц2У-315НМ |
685 |
335 |
35 |
53,5 |
116 |
340 |
260 |
395 |
14 |
28 |
1Ц2У-355 |
740 |
375 |
59 |
132 |
360 |
280 |
435 |
16 |
32 |
|
Ц2У-400НМ |
835 |
425 |
42 |
64 |
148 |
410 |
330 |
475 |
18 |
36 |

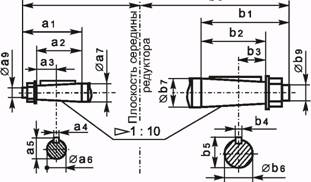

Размеры конических концов валов
входной вал выходной вал
Типоразмер |
a1 |
a2 |
a3 |
a4 |
a5 |
a6 |
a7 |
a8 |
a9 |
Ц2У-315НМ |
110 |
82 |
41 |
12 |
48,9 |
45,9 |
50 |
300 |
М36x3 |
1Ц2У-355 |
14 |
54,4 |
50,9 |
55 |
320 |
||||
Ц2У-400НМ |
140 |
105 |
52.5 |
16 |
58,75 |
54,75 |
60 |
380 |
М42x3 |
Типоразмер |
b1 |
b2 |
b3 |
b4 |
b5 |
b6 |
b7 |
b8 |
b9 |
Ц2У-315НМ |
210 |
165 |
82,5 |
25 |
106,75 |
101,75 |
110 |
420 |
М80x4 |
1Ц2У-355 |
28 |
122,75 |
116,75 |
125 |
440 |
М90x4 |
|||
Ц2У-400НМ |
250 |
200 |
100 |
32 |
137 |
130 |
140 |
500 |
М100x4 |

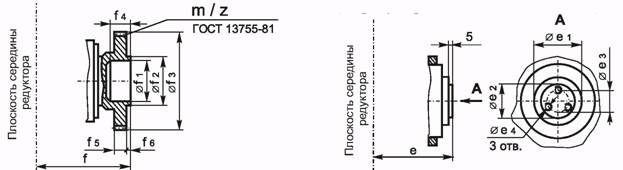

Размеры конца тихоходноговала в виде зубчатой полумуфты |
Размеры конца тихоходного вала |
Типоразмер |
f |
f1 |
f2 |
f3 |
f4 |
f5 |
f6 |
m |
z |
Ц2У-315НМ |
275 |
110F8 |
130 |
252 |
60 |
30 |
10 |
6 |
40 |
1Ц2У-355 |
310 |
294 |
65 |
35 |
12,5 |
7 |
40 |
||
322 |
170F8 |
200 |
348 |
68 |
40 |
12 |
6 |
56 |
|
Ц2У-400НМ |
335 |
150F8 |
180 |
336 |
65 |
15 |
8 |
40 |
|
170F8 |
200 |
348 |
68 |
12 |
6 |
56 |
Индекс муфты |
e | e1 | e2 | e3 | e4 |
М
|
200 | 110h10 | 75h8 | 55 | M8-7H |
М
|
235 | 130h10 | 75h9 | ||
М1
|
|||||
М
|
240 | 140h10 | |||
М1
|
Присоединительные элементы для струйной системы смазки редукторов
Типоразмер |
Необходимость струйной системы смазки при передаточных отношениях |
Диаметр |
||
8; 10; 12,5; 16 |
20; 25; 31,5; 40; 50 |
под трубу |
под патрубок для отвода масла, d |
|
Ц2У-315НМ |
требуется |
струйная |
G3/4 -B |
М42x2 |
1Ц2У-355 |
||||
Ц2У-400НМ |
G1 - B |
Технические характеристики
Типоразмер редуктора |
Ц2У-315НМ |
||||||||||
Номинальное передаточное отношение, i |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
8000 |
8100 |
7700 |
7800 |
7900 |
7600 |
7500 |
||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
4000 |
2000 |
||||||||
тихоходного |
цилиндрический конец |
22400 |
|||||||||
конец вала в виде части зубчатой полумуфты |
26800 |
||||||||||
Масса, кг |
510 |
Типоразмер редуктора |
1Ц2У-355 |
||||||||||
Номинальное передаточное отношение i |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
14000 |
||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
5600 |
3150 |
||||||||
тихоходного |
цилиндрический конец |
40000 |
|||||||||
конец вала в виде части зубчатой полумуфты |
50000 |
||||||||||
Масса, кг |
700 |
Типоразмер редуктора |
Ц2У-400НМ |
||||||||||
Номинальное передаточное отношение, i |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
16100 |
16300 |
16100 |
15500 |
15600 |
15900 |
15600 |
14600 |
|||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
16,(6) (1000) |
25 (1500) |
|||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
7100 |
3150 |
||||||||
тихоходного |
цилиндрический конец |
31500 |
|||||||||
конец вала в виде части зубчатой полумуфты |
37800 |
||||||||||
Масса, кг |
930 |
Редукторы данных типоразмеров могут быть изготовлены с твердыми шлифованными зубчатыми парами эвольвентного зацепления с сохранением габаритных и присоединительных размеров. Такое исполнение редукторов обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик привода.
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не
более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Пример обозначения редуктора Ц2У - 400НМ - 25 - 21 ЦвхКвых - У1:
редуктор цилиндрический (Ц), двухступенчатый (2), узкий (У), горизонтальный с межосевым расстоянием тихоходной ступени 400 мм , передачами Новикова (Н), модифицированный (М), номинальным передаточным отношением 25, вариантом сборки 21, цилиндрическим концом быстроходного вала (Цвх) и коническим концом тихоходного вала (Квых), климатическим исполнением У и категорией размещения 1.
Пример обозначения редуктора Ц2У - 400НМ - 25 - 21 Цвх М (m8, z40) - У1:
то же, с концом выходного вала в виде части зубчатой муфты М (m8, z40) с модулем 8,
числом зубьев 40.
Условные обозначения:
1 - этап модернизации
Ц - цилиндрический
2 - двухступенчатый
У- узкий
awт - межосевое расстояние тихоходной ступени (мм)
Н - с передачами Новикова
М - модификация
i - номинальное передаточное отношение
Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
М(М1) - конец выходного вала в виде части зубчатой муфты (модуль, число зубьев)
С - исполнение редуктора с элементами для присоединения к струйной системе смазки

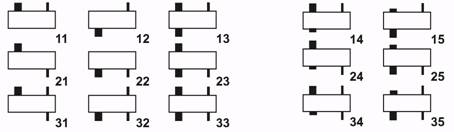

Варианты сборки редукторов по ГОСТ 20373
Основные
|
Для подключения приборов и автоматики |
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков <а> в час соответственно: 4< а< 30 - на 16%; 30 < а < 120 - на 20%; 120 < а < 240 - на 30%.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 4 %.
