Редукторы коническо-цилиндрические КЦ1-200МРЗ, КЦ1-250МРЗ, КЦ1-300МРЗ, КЦ1-400, КЦ1-500
Назначение: Редукторы коническо-цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров К Ц1-200МРЗ, КЦ1-250МРЗ, КЦ1-300МРЗ, КЦ1-400, КЦ1-500 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

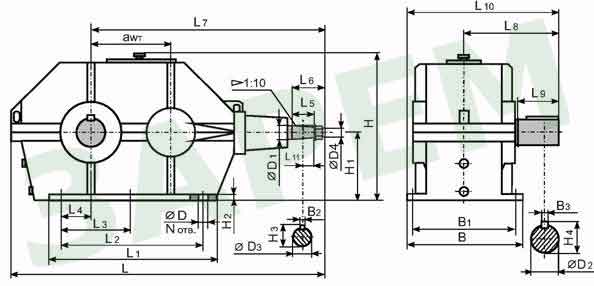

Габаритные и присоединительные размеры редукторов КЦ1-200МРЗ, КЦ1-250МРЗ, КЦ1-300МРЗ
|
Типоразмер |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
КЦ1-200МРЗ |
200 |
900 |
425 |
375 |
- |
90 |
82 |
110 |
660 |
247 |
80 |
400 |
|
КЦ1-250МРЗ |
250 |
1170 |
570 |
480 |
- |
110 |
875 |
319,5 |
110 |
507 |
||
|
КЦ1-300МРЗ |
300 |
1275 |
635 |
545 |
265 |
125 |
925 |
385 |
140 |
590 |
|
Типоразмер |
H |
H1 |
H2 |
H3 |
H4 |
øD |
øD1 |
øD2 |
øD3 |
øD4 |
N отв. |
B |
B1 |
B2 |
B3 |
КЦ1-200МРЗ |
460 |
225 |
22 |
38,9 |
48,5 |
17 |
40h10 |
45k6 |
35,9 |
М24x2 |
4 |
300 |
250 |
10 |
14 |
|
КЦ1-250МРЗ |
545 |
265 |
25 |
49,2 |
60.4 |
22 |
50h10 |
55m6 |
45,9 |
М36x3 |
375 |
325 |
12 |
16 |
|
|
КЦ1-300МРЗ |
645 |
315 |
77.4 |
70m6 |
6 |
410 |
350 |
20 |

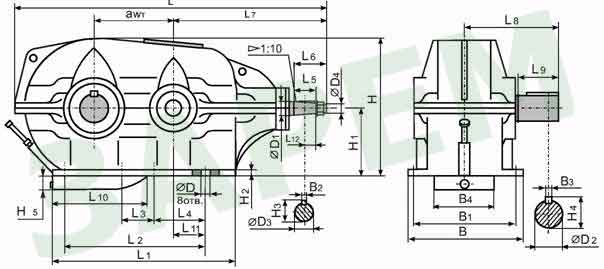

Габаритные и присоединительные размеры редукторов КЦ1-400, КЦ1-500
| Типоразмер |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
КЦ1-400 |
400 |
1703 |
930 |
810 |
140 |
335 |
105 |
140 |
848 |
452 |
170 |
530 |
212 |
52,5 |
|
КЦ1-500 |
500 |
2085 |
1100 |
990 |
210 |
390 |
130 |
170 |
1030 |
544 |
210 |
600 |
250 |
65,0 |
|
Типоразмер |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
øD |
øD1 |
øD2 |
øD3 |
øD4 |
B |
B1 |
B2 |
B3 |
B4 |
КЦ1-400 |
705 |
320 |
35 |
58,8 |
170 |
95 |
26 |
60 |
90 |
54,75 |
М42x3 |
526 |
450 |
16 |
25 |
334 |
|
КЦ1-500 |
877 |
400 |
40 |
88,5 |
210 |
100 |
33 |
90 |
110 |
83,50 |
М64x4 |
630 |
550 |
22 |
28 |
450 |

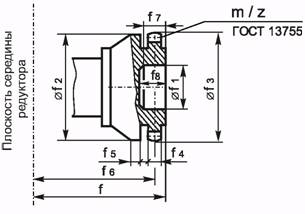

Размеры конца тихоходного вала в виде зубчатой полумуфты редукторов КЦ1-200МРЗ, КЦ1-250МРЗ, КЦ1-300МРЗ
| Типоразмер |
f |
øf1 |
øf2 |
øf3 |
f4 |
f5 |
f6 |
m |
z |
КЦ1-200МРЗ |
219 |
80 F8 |
100 |
126h11 |
45 |
20 |
15 |
3 |
40 |
|
КЦ1-250МРЗ |
266.5 |
90 F8 |
110 |
150h11 |
48 |
25 |
14 |
48 |
|
|
КЦ1-300МРЗ |
325 |
110 F8 |
130 |
174h11 |
55 |
17,5 |
56 |
Размеры конца тихоходного вала в виде зубчатой полумуфты редукторов КЦ1-400, КЦ1-500
| Типоразмер |
f |
øf1 |
øf2 |
øf3 |
f4 |
f5 |
f6 |
m |
z |
КЦ1-400 |
370 |
140 |
240 |
232h11 |
35 |
22 |
338 |
4 |
56 |
|
КЦ1-500 |
422 |
390 |
Технические характеристики
| Типоразмер редуктора |
КЦ1-200МРЗ |
|||||
|
Номинальное передаточное отношение, i |
6,3 |
10,0 |
14,0 |
20,0 |
28,0 |
|
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
560 |
900 |
560 |
|||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
600 |
900 |
1200 |
1400 |
|
|
тихоходного |
5150 |
5600 |
6150 |
6500 |
||
|
Масса, кг |
185 |
|||||
|
Типоразмер редуктора |
КЦ1-250МРЗ |
|||||
|
Номинальное передаточное отношение, i |
6,3 |
10,0 |
14,0 |
20,0 |
28,0 |
|
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
1150 |
1400 |
1150 |
1000 |
||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
1080 |
950 |
800 |
600 |
480 |
|
тихоходного |
8400 |
9350 |
8400 |
7900 |
||
|
Масса, кг |
320 |
|||||
|
Типоразмер редуктора |
КЦ1-300МРЗ |
|||||
|
Номинальное передаточное отношение, i |
6,3 |
10,0 |
14,0 |
20,0 |
28,0 |
|
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
1100 |
1700 |
2200 |
2000 |
1650 |
|
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
1050 |
1000 |
800 |
600 |
|
|
тихоходного |
8290 |
10300 |
11700 |
11180 |
10150 |
|
|
Масса, кг |
405 |
|||||
|
Типоразмер редуктора |
КЦ1-400 |
|||||
|
Номинальное передаточное отношение, i |
6,3 |
10,0 |
14,0 |
20,0 |
28,0 |
|
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
3300 |
5000 |
4500 |
3800 |
||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
1000 |
2200 |
3300 |
4000 |
|
|
тихоходного |
21000 |
18000 |
20000 |
21200 |
||
|
Масса, кг |
980 |
|||||
|
Типоразмер редуктора |
КЦ1-500 |
|||||
|
Номинальное передаточное отношение, i |
6,3 |
10,0 |
14,0 |
20,0 |
28,0 |
|
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
5700 |
9000 |
8250 |
7100 |
||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
8000 |
10000 |
13200 |
15500 |
|
|
тихоходного |
30000 |
25000 |
28000 |
30000 |
||
|
Масса, кг |
1740 |
|||||
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3,
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
К - коническая ступень
Ц1 - одна цилиндрическая ступень
i – номинальное передаточное отношение
М - конец выходного вала в виде части зубчатой муфты
awт - межосевое расстояние тихоходной ступени (мм)
МРЗ - изготовитель ОАО "Майкопский редукторный завод"
( * - только для редукторов КЦ1- 200МРЗ,КЦ1-250МРЗ, КЦ1-300МРЗ)
Пример обозначения редуктора КЦ1 - 200МРЗ -20 - 42 - У3:
редуктор коническо-цилиндрический двухступенчатый (КЦ1), с межосевым расстоянием тихоходной ступени 200 мм, производства ОАО "Майкопский редукторный завод" (МРЗ), номинальным передаточным отношением 20, вариантом сборки 42, климатическим исполнением У и категорией размещения 3.
Пример обозначения редуктора КЦ1 - 400 -10 - 42М - У1:
редуктор коническо-цилиндрический двухступенчатый (КЦ1), с межосевым расстоянием тихоходной ступени 400 мм, номинальным передаточным отношением 10, вариантом сборки 42, с концом тихоходного вала в виде части зубчатой муфты (М), климатическим исполнением У и категорией размещения 1.
Варианты сборки редукторов по ГОСТ 20373
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие номинальные, возникающие во время пусков двигателя, если число циклов нагружения входного вала за время действия этих перегрузок не превысит 5 х 104 в течение всего срока службы редуктора. Допускаемая частота циклов не более 30 в час.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 4 %.
