Редукторы коническо-цилиндрические трехступенчатые КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300
Назначение: Редукторы коническо-цилиндрические трехступенчатые горизонтальные общемашиностроительного применения типоразмеров КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

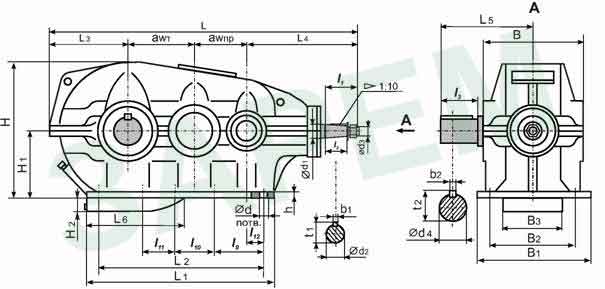

Габаритные и присоединительные размеры
|
Типоразмер |
awпр |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
КЦ2-500 |
200 |
300 |
1300 |
830 |
705 |
400 |
460 |
327 |
- |
КЦ2-750 |
300 |
450 |
1883 |
1260 |
1120 |
525 |
625 |
464 |
635 |
КЦ2-1000 |
400 |
600 |
2482 |
1700 |
1530 |
645 |
848 |
615 |
1170 |
КЦ2-1300 |
500 |
800 |
3168 |
2200 |
2020 |
835 |
1030 |
790 |
1150 |
|
Типоразмер |
l9 |
l10 |
l11 |
l12 |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
h |
d |
n |
КЦ2-500 |
395 |
- |
- |
90 |
350 |
300 |
- |
601 |
315 |
- |
25 |
22 |
6 |
|
КЦ2-750 |
260 |
290 |
190 |
120 |
550 |
470 |
366 |
765 |
335 |
130 |
35 |
33 |
10 |
|
КЦ2-1000 |
360 |
280 |
165 |
690 |
600 |
490 |
956 |
400 |
200 |
40 |
||||
КЦ2-1300 |
460 |
400 |
220 |
850 |
740 |
610 |
1275 |
530 |
240 |
50 |
39 |
|||
|
Типоразмер |
Быстроходный вал |
Цилиндрический конец |
|||||||||
|
d1 |
d2 |
d3 |
l1 |
l2 |
b1 |
t1 |
d4 |
l3 |
b2 |
t2 |
|
КЦ2-500 |
40 |
35,9 |
М24x2 |
110 |
82 |
10 |
38,9 |
70 |
140 |
20 |
74,5 |
КЦ2-750 |
50 |
45,9 |
М36x3 |
12 |
48,9 |
90 |
170 |
25 |
95,0 |
||
КЦ2-1000 |
60 |
54,75 |
М42x3 |
140 |
105 |
16 |
58,88 |
130 |
250 |
32 |
137,0 |
КЦ2-1300 |
90 |
83,5 |
М64x4 |
170 |
130 |
22 |
88,5 |
190 |
350 |
45 |
200,0 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
|
Типоразмер |
m |
z |
D |
d5 |
d6 |
b3 |
l4 |
l5 |
l6 |
l7 |
l8 |
КЦ2-500 |
3 |
56 |
174 |
180 |
110 |
25 |
240 |
270 |
55 |
70 |
22 |
КЦ2-750 |
4 |
232 |
240 |
140 |
35 |
350 |
382 |
60 |
78 |
25 |
|
КЦ2-1000 |
6 |
46 |
288 |
300 |
180 |
443 |
481 |
75 |
105 |
||
КЦ2-1300 |
56 |
348 |
360 |
215 |
40 |
560 |
605 |
85 |
130 |
30 |
Технические характеристики
| Типоразмер редуктора |
КЦ2-500 |
||||||
|
Номинальное передаточное отношение, i |
28 |
45 |
71 |
112 |
180 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм в зависимости от номинальной частоты вращения быстроходного вала, с-1 (об/мин) |
10 |
2300 |
2300 |
2100 |
2000 |
||
|
16,6 (750) |
2000 |
||||||
|
25 (1500) |
1900 |
||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
600 |
900 |
1300 |
1450 |
1500 |
|
|
тихоходного |
7500 |
8500 |
11500 |
13200 |
|||
|
Масса, кг |
420 |
||||||
|
Типоразмер редуктора |
КЦ2-750 |
||||||
|
Номинальное передаточное отношение, i |
28 |
45 |
71 |
112 |
180 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм в зависимости от номинальной частоты вращения быстроходного вала, с-1 (об/мин) |
10 |
5800 |
8450 |
6980 |
6750 |
||
|
16,6 (750) |
5300 |
8060 |
|||||
|
25 (1500) |
5000 |
7750 |
7000 |
6700 |
|||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
1200 |
2000 |
2300 |
2500 |
||
|
тихоходного |
18000 |
10600 |
15500 |
16000 |
|||
|
Масса, кг |
1240 |
||||||
|
Типоразмер редуктора |
КЦ2-1000 |
||||||
|
Номинальное передаточное отношение, i |
28 |
45 |
71 |
112 |
180 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм в зависимости от номинальной частоты вращения быстроходного вала, с-1 (об/мин) |
10 |
16500 |
20000 |
16500 |
15500 |
||
|
16,6 (750) |
15000 |
19000 |
|||||
|
25 (1500) |
14500 |
18500 |
|||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
1000 |
1700 |
3300 |
4100 |
4500 |
|
|
тихоходного |
33500 |
28000 |
33500 |
35500 |
|||
|
Масса, кг |
2658 |
||||||
|
Типоразмер редуктора |
КЦ2-1300 |
||||||
|
Номинальное передаточное отношение, i |
28 |
45 |
71 |
112 |
180 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм в зависимости от номинальной частоты вращения быстроходного вала, с-1 (об/мин) |
10 |
28000 |
38700 |
38700 |
37500 |
||
|
16,6 (750) |
25800 |
||||||
|
25 (1500) |
24300 |
37500 |
37500 |
||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
8000 |
12200 |
14500 |
16000 |
||
|
тихоходного |
73000 |
77500 |
92500 |
||||
|
Масса, кг |
5110 |
||||||
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками;- нагрузка одного направления и реверсивная;- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
К - коническая ступень
Ц2 - две цилиндрические ступени
aw - суммарное межосевое расстояние цилиндрических ступеней (мм)
i – номинальное передаточное отношение
М - конец выходного вала в виде части зубчатой муфты (только для вариантов сборки 41 и 42)
Ц - цилиндрический конец выходного вала
Пример обозначения редуктора КЦ2 - 500 - 28 - 41Ц - У3:
редуктор коническо-цилиндрический трехступенчатый (КЦ2), с суммарным межосевым
расстоянием цилиндрических ступеней 500 мм, номинальным передаточным отношением 28,
вариантом сборки 41, цилиндрическим концом тихоходного вала (Ц), климатическим
исполнением У и категорией размещения 3.
Пример обозначения редуктора КЦ2 - 1300 - 45 - 42М - У1:
редуктор коническо-цилиндрический трехступенчатый (КЦ2), с суммарным межосевым
расстоянием цилиндрических ступеней 1300 мм, номинальным передаточным отношением 45,
вариантом сборки 42, концом тихоходного вала ввиде части зубчатой полумуфты (М), климатическим исполнением У и категорией размещения 1.
Варианты сборки редукторов по ГОСТ 20373
Основные технические данные
• Редукторы коническо-цилиндрические серии КЦ2 представляют собой трехступенчатую зубчатую передачу, состоящую из быстроходной ступени - конической передачи с круговым зубом по ГОСТ 16202, промежуточной и тихоходной ступеней – цилиндрических зубчатых эвольвентных передач с исходным контуром по ГОСТ 13755.
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах. Указанные в них нагрузки допускаются при спокойной непрерывной работе в течение 8 часов в сутки. При других условиях работы величина допускаемой нагрузки равна табличной, умноженной на коэффициент.
Величины коэффициентов
|
Режим работы |
Продолжительность работы в сутки, ч |
||
|
3 |
8 |
24 |
|
|
Коэффициент |
|||
|
Спокойный |
1,25 |
1,0 |
0,8 |
|
С умеренными толчками |
1,0 |
0,8 |
0,65 |
|
С сильными толчками |
0,63 |
0,55 |
0,5 |
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 5 %.
