Мотор-редуктор планетарный двухступенчатый МПО-2М
Назначение: Мотор-редукторы серии МПО-2М предназначены для комплектации малогабаритного оборудования, также могут быть использованы в качестве привода общегоназначения. Мотор-редуктор представляет собой блок асинхронного обдуваемого электродвигателя и планетарного редуктора.

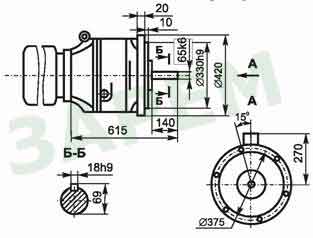

Габаритные и присоединительные размеры мотор-редуктора МПО-2М -15-В-2469-0,55/0,56-У3
Мотор-редукторы серии МПО-2М |
|||
Диапазон крутящих моментов на выходном валу, Нxм |
Диапазон передаточных отношений |
Диапазон мощностей электродвигателей, кВт |
Исполнение по монтажу |
133 3350 |
22,8 2469 |
0,37 15 |
В; ВК; Ф; Щ |
Технические характеристики мотор-редуктора МПО-2М -15-В-2469-0,55/0,56-У3
Допускаемый крутящий момент на выходном валу, Нxм |
2064 |
|
Частота вращения выходного вала, об/мин |
0,56 |
|
Передаточное отношение |
2469 |
|
Исполнение по монтажу |
В |
|
Электродвигатель |
Типоразмер |
АИР71А4 |
Мощность, кВт |
0,55 |
|
Частота вращения, об/мин |
1500 |
|
Масса, кг |
9,8 |
|
Масса мотор-редуктора, кг |
186 |
Условия эксплуатации:
- режим работы S1 по ГОСТ 183 продолжительность работы по 8 - 24 ч/сут;
- нагрузка постоянная или переменная в пределах номинального крутящего момента;
- атмосфера типа I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- окружающая среда - неагрессивная, невзрывоопасная, относительной влажностью до 80%;
- климатические исполнения - У2, У3, Т2 и Т3 по ГОСТ 15150._
Условное обозначение:
МПО-2М - тип мотор-редуктора
n - номинальная частота вращения выходного вала (об/мин)
D - условный диаметр водила
N - мощность электродвигателя (кВт)
В - вертикальное с опорным фланцем , выходным валом вниз;
ВК - вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой на нём;
Щ - горизонтальное на опорных лапах;
Ф - горизонтальное с опорным фланцем
Пример обозначения мотор-редуктора МПО-2М -15-В-2469-0,55/0,56-У3:
мотор-редуктор типа МПО-2М с условным диаметром водила 15, исполнением по монтажу - вертикальным (В) с опорным фланцем, передаточным отношением 2469, мощностью электродвигателя 0,55 кВт, номинальная частота вращения выходного вала 0,56 об/мин, климатическим исполнением У и категорией размещения 3 по ГОСТ 15150.
