Мотор-редуктор планетарный двухступенчатый МРВ02
Назначение: Мотор-редукторы серии МРВ02 предназначены для комплектации малогабаритного оборудования, также могут быть использованы в качестве привода общего назначения. Изготавливаются только вертикального исполнения, выходным валом с кольцевой канавкой вниз. Мотор-редуктор представляет собой блок асинхронного обдуваемого электродвигателя и планетарного редуктора.

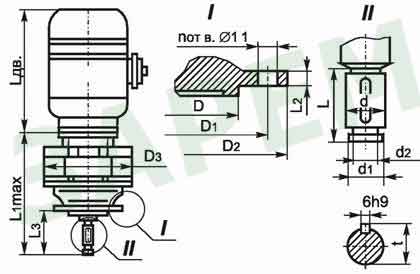

Габаритные и присоединительные размеры
|
D |
D1 |
D2 |
D3 |
L |
L1 max |
L2 |
L3 |
|
80h9 |
110 |
130 |
152 |
33 |
160 |
9 |
60 |
|
t |
d |
d1 |
d2 |
n отв. |
|
20.5 |
18к6 |
17 |
14 |
3 |
Технические характеристики
| Типоразмер |
Исполн. по монтажу |
Передат. отношение |
Номинал. частота вращения выходного вала, об/мин |
Момент на выходном валу, Нxм |
Электродвигатель |
Масса мотор-редуктора, кг |
||
|
типоразмер |
мощность, кВт |
масса, кг |
||||||
|
МРВ02-0,12/25 |
ВК |
59,44 |
25 |
43,5 |
АИР56А4 |
0,12 |
4,4 |
10 |
|
МРВ02-0,75/355 |
ВК |
4 |
355 |
19,2 |
АИР71В4 |
0,75 |
10,5 |
20 |
|
МРВ02-0,75/355 |
ВК |
4 |
355 |
19,2 |
АИМ71В4 |
0,75 |
21,5 |
27 |
|
МРВ02-0,75/280 |
ВК |
5,14 |
280 |
24,3 |
АИР71В4 |
0,75 |
10,5 |
20 |
|
МРВ02-0,75/280 |
ВК |
5,14 |
280 |
24,3 |
АИМ71В4 |
0,75 |
21,5 |
27 |
|
МРВ02-0,75/180 |
ВК |
7,7 |
180 |
37,8 |
АИР71В4 |
0,75 |
10,5 |
20 |
|
МРВ02-0,75/180 |
ВК |
7,7 |
180 |
37,8 |
АИМ71В4 |
0,75 |
21,5 |
27 |
|
МРВ02-0,25/85 |
ВК |
16 |
85 |
26,7 |
АИМ63А4 |
0,25 |
20 |
25 |
|
МРВ02-0,25/85 |
ВК |
16 |
85 |
26,7 |
АИР63А4 |
0,25 |
6,1 |
12 |
Условия эксплуатации:
- режим работы S1 по ГОСТ 183 продолжительность работы по 8 - 24 ч/сут;
- нагрузка постоянная или переменная в пределах номинального крутящего момента;
- атмосфера типа I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- окружающая среда - неагрессивная, невзрывоопасная, относительной влажностью до 80%;
- климатические исполнения - У2, У3, Т2 и Т3 по ГОСТ 15150.
Условное обозначение:
МРВ02 - тип мотор-редуктора
n - номинальная частота вращения выходного вала (об/мин)
N - мощность электродвигателя (кВт)
Пример обозначения мотор-редуктора МРВ02 - 0,75/180 - АИР71В4 - У3:
мотор-редуктор типа МРВ02 с мощностью электродвигателя 0,75 кВт, номинальной частотой вращения выходного вала 180 об/мин, с типом электродвигателя АИР71В4;
климатическим исполнением У и категорией размещения 3 по ГОСТ 15150
