Мотор-редуктор планетарный трехступенчатый МРЗ-500
Назначение: Мотор-редукторы планетарные серии МР3-500 предназначены для работы в качестве приводов различных аппаратов химической промышленности, так же и для машин общего применения.

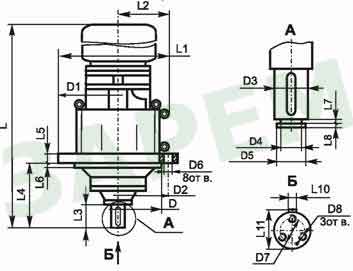

Для типоразмеров МР3-500-Ф-1В; МР3-500-Ф-2В

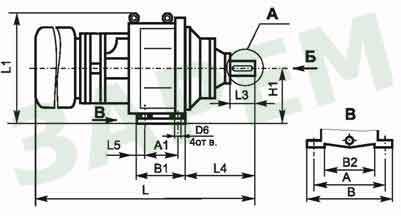

Для типоразмеров МР3-500-Щ
Типоразмер |
МР3-500- |
МР3-500- |
МР3-500-Щ |
L |
2115 |
1780 |
1780 |
L1 |
|
870 |
825 |
L2 |
|
450 |
|
L3 |
210 |
210 |
210 |
L4 |
355 |
355 |
445 |
L5 |
40 |
40 |
40 |
L6 |
28 |
28 |
140 |
L7 |
12 |
12 |
12 |
L8 |
10 |
10 |
10 |
L10 |
32 |
32 |
32 |
L11 |
136 |
136 |
136 |
H |
- |
- |
70 |
H1 |
- |
- |
400 |
A |
- |
- |
640 |
A1 |
- |
- |
330 |
B |
- |
- |
740 |
B1 |
- |
- |
465 |
B2 |
- |
- |
460 |
D |
720h8 |
720h8 |
- |
D1 |
840 |
840 |
- |
D2 |
780 |
780 |
- |
D3 |
125k6 |
125k6 |
125k6 |
D4 |
110 |
110 |
110 |
D5 |
123 |
123 |
123 |
D6 |
26 |
26 |
39 |
D7 |
80 |
80 |
80 |
D8 |
M12 |
M12 |
M12 |
Технические характеристики
Типоразмер
|
Исполнение по монтажу |
Передат. отношение |
Номинал. частота вращения выходного вала, об/мин |
Момент на выходном валу, Нxм |
Электродвигатель |
Масса мотор-редукт., кг |
|||
типоразмер |
мощн., |
масса, кг |
|||||||
МР3-500-15-20 |
Ф-1B, Ф-2В, Щ |
74,4 |
20 |
13590 |
АИР180М4 |
30 |
195 |
1100 |
|
МР3-500-16-20 |
Ф-1В, Ф-2В, Щ |
8380 |
АИР160М4 |
18,5 |
145 |
1060 |
|||
МР3-500-14-20 |
Ф-1В |
20380 |
AИP200L4 |
45 |
275 |
1215 |
|||
МР3-500-25-20 |
Ф-1В |
13590 |
АИМ180М4 |
30 |
280 |
1240 |
|||
МР3-500-26-20 |
Ф-1В, Ф-2В, Щ |
8380 |
АИМ160М4 |
18,5 |
190 |
1165 |
|||
MP3-500-14-I6 |
Ф-1В |
91,2 |
16 |
25470 |
AMP200L4 |
45 |
275 |
1215 |
|
МР3-500-15-16 |
Ф-1B- Ф-2В Щ |
16980 |
АИР180М4 |
30 |
195 |
1100 |
|||
МР3-500-16-16 |
Ф-1B, Ф-2В, Щ |
10470 |
АИР160М4 |
18,5 |
145 |
1060 |
|||
МР3-500-25-16 |
Ф-1В |
16980 |
АИМ180М4 |
30 |
280 |
1240 |
|||
МРЗ-500-26-16 |
Ф-1B, Ф-2В, Щ |
10470 |
АИМ160М4 |
18,5 |
190 |
1165 |
|||
МР3-500-14-10 |
Ф-1В |
10 |
27170 |
AИP200L6 |
30 |
260 |
1215 |
||
МР3-500-15-10 |
Ф-1B, Ф-2В, Щ |
16750 |
АИР180М6 |
18,5 |
185 |
1100 |
|||
МР3-500-16-10 |
Ф-1B, Ф-2В, Щ |
13590 |
АИР160М6 |
15 |
155 |
1060 |
|||
МР3-500-25-10 |
Ф-1В |
16750 |
АИМ180М6 |
18,5 |
265 |
1245 |
|||
MP3-500-26-10 |
Ф-1B, Ф-2В, Щ |
13590 |
АИМ160М6 |
15,0 |
215 |
1165 |
|||
МР3-500- 14-12,5 |
Ф-1B, Ф-2В, Щ |
118,4 |
12,5 |
26810 |
АИР200М4 |
37 |
255 |
1175 |
|
МР3-500-16-12,5 |
Ф-1B, Ф-2В, Щ |
13400 |
АИР160М4 |
18,5 |
145 |
1060 |
|||
МР3-500-25-12,5 |
Ф-1В |
21740 |
АИМ180М4 |
30 |
280 |
1205 |
|||
МР3-500-26-12,5 |
Ф-1В, Ф-2В, Щ |
13400 |
АИМ160М4 |
18,5 |
190 |
1165 |
|||
МР3-500-14-8 |
Ф-1В |
8 |
25000 |
АИР200М6 |
22 |
235 |
1175 |
||
МР3-500-16-8 |
Ф-1В, Ф-2В, Щ |
16980 |
АИР160М6 |
15 |
155 |
1060 |
|||
МР3-500-25-8 |
Ф-1В |
20980 |
АИМ180М6 |
18,5 |
265 |
1245 |
|||
МР3-500-26-8 |
Ф-1В, Ф-2В, Щ |
16980 |
АИМ160М6 |
15 |
215 |
1165 |
|||
МР3-500-14-6,3 |
Ф-1В |
6,3 |
26600 |
АИР200М8 |
18,5 |
235 |
1175 |
||
МР3-500-16-6,3 |
Ф-1В, Ф-2В, Щ |
15810 |
АИР160М8 |
11 |
155 |
1060 |
|||
МР3-500-25-6,3 |
Ф-1В |
21560 |
АИМ180М8 |
15 |
265 |
1245 |
|||
МР3-500-26-6,3 |
Ф-1B, Ф-2В, Щ |
15810 |
АИМ160М8 |
11 |
215 |
1165 |
Условия эксплуатации:
- режим работы S1 по ГОСТ 183 продолжительность работы по 8 - 24 ч/сут;
- нагрузка постоянная или переменная в пределах номинального крутящего момента;
- атмосфера типа I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- окружающая среда - неагрессивная, невзрывоопасная, относительной влажностью до 80%;
- климатические исполнения - У2, У3, Т2 и Т3 по ГОСТ 15150.
Условное обозначение:
МР- тип мотор-редуктора
3 - количество ступеней
n - номинальная частота вращения выходного вала (об/мин)
D - габарит мотор-редуктора (по делительному диаметру наибольшего колеса с внутрен. зубом, м)
Ф -1В - вертикальнное, выходным валом вниз, с цилиндрическим концом выходного вала;
Ф - 2В -горизонтальное, с цилиндрическим концом выходного вала;
Щ - на лапах.
Пример обозначения мотор-редуктора МР3-500-25-6,3-Ф-1В-У3:
мотор-редуктор типа МР, трехступенчатый (3) с делительным диаметром наибольшего колеса с внут-
ренним зубом 500 мм, исполнением по двигателю 25, номинальная частота вращения выходного вала
6,3 об/мин, исполнением по монтажу- вертикальным выходным валом вниз, с цилиндрическим концом
выходного вала (Ф-1В), климатическим исполнением У и категорией размещения 3 по ГОСТ 15150
