Мотор-редуктор планетарный трехступенчатый МРЗ-800
Назначение: Мотор-редукторы планетарные серии МР3-800 предназначены для работы в качестве приводов различных аппаратов химической промышленности, так же и для машин общего применения.

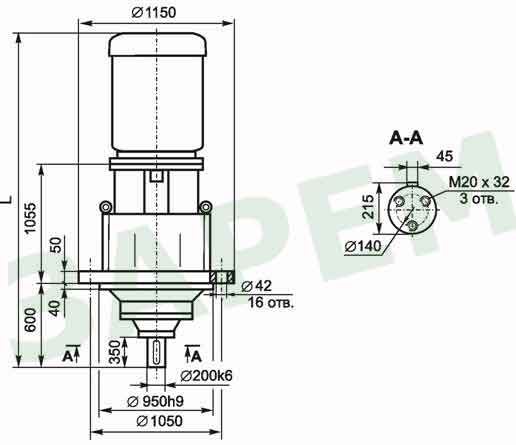

Габаритные и присоединительные размеры
Технические характеристики
Типоразмер |
Передаточ. отношение |
Номинал. частота вращения выходного вала, об/мин |
Момент на выходном валу, Нxм |
Электродвигатель |
|
Масса мотор-редукт., кг |
L, мм |
|||
типоразмер |
мощность, |
Масса |
||||||||
МР3-800-11-20 |
74,4 |
20 |
59780 |
4А280M4 |
132 |
2450 |
3290 |
2810 |
||
МР3-800-12-20 |
40760 |
4А250M4 |
90 |
3000 |
2475 |
|||||
МР3-800-21-20 |
49820 |
В280S4 |
110 |
3420 |
2770 |
|||||
МР3-800-22-20 |
40760 |
В250M4 |
90 |
3270 |
2725 |
|||||
МР3-800-11-16 |
91,2 |
16 |
62270 |
4А280S4 |
110 |
3230 |
2770 |
|||
МР3-800-12-16 |
50950 |
4А250М4 |
90 |
3000 |
2475 |
|||||
МР3-800-13-16 |
31140 |
4А225M4 |
55 |
2840 |
2360 |
|||||
МР3-800-21-16 |
62270 |
В280S4 |
110 |
3420 |
2770 |
|||||
МР3-800-22-16 |
50950 |
В250M4 |
90 |
3270 |
2725 |
|||||
МР3-800-23-16 |
31140 |
ВАО-82-4 |
55 |
2950 |
2420 |
|||||
МР3-800-12-12,5 |
118,4 |
12,5 |
65220 |
4А250M4 |
90 |
3000 |
2475 |
|||
МР3-800-13-12,5 |
39850 |
4А225М4 |
55 |
2840 |
2360 |
|||||
МР3-800-22-12,5 |
65220 |
В250M4 |
90 |
3270 |
2725 |
|||||
МР3-800-23-12,5 |
39850 |
ВАО-82-4 |
55 |
2950 |
2420 |
|||||
МР3-800-12-10 |
151,2 |
10 |
72000 |
4А250S4 |
75 |
2960 |
2490 |
|||
МР3-800-13-10 |
49820 |
4А225М4 |
55 |
2840 |
2415 |
|||||
МР3-800-22-10 |
72000 |
В250S4 |
75 |
3200 |
2695 |
|||||
МР3-800-23-10 |
49820 |
ВАО-82-4 |
55 |
2950 |
2475 |
|||||
МР3-800-13-6,3 |
6,3 |
53200 |
4А225М6 |
37 |
2840 |
2415 |
||||
МР3-800-23-6,3 |
57510 |
ВАО-82-6 |
40 |
2950 |
2475 |
|||||
МР3-800-13-8 |
179,2 |
8 |
62270 |
4А225М4 |
55 |
2840 |
2415 |
|||
МР3-800-23-8 |
62270 |
ВАО-82-4 |
55 |
2950 |
2475 |
|||||
МР3-800-13-5 |
5 |
67030 |
4А225М6 |
37 |
2840 |
2415 |
||||
МР3-800-23-5 |
72000 |
ВАО-82-6 |
40 |
2950 |
2475 |
|||||
МР3-800-13-4 |
4 |
67940 |
4А225М8 |
30 |
2840 |
2415 |
||||
МР3-800-23-4 |
67940 |
ВАО-82-8 |
30 |
2950 |
2475 |
Условия эксплуатации:
- режим работы S1 по ГОСТ 183 продолжительность работы по 8 - 24 ч/сут;
- нагрузка постоянная или переменная в пределах номинального крутящего момента;
- атмосфера типа I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- окружающая среда - неагрессивная, невзрывоопасная, относительной влажностью до 80%;
- климатические исполнения - У2, У3, Т2 и Т3 по ГОСТ 15150.
Условное обозначение:
МР- тип мотор-редуктора
3 - количество ступеней
n - номинальная частота вращения выходного вала (об/мин)
800- габарит мотор-редуктора (по делительному диаметру наибольшего колеса с внутрен. зубом, мм)
Ф1В – исполнение по монтажу вертикальное, выходным валом вниз, с цилиндрическим концом выходного вала
Пример обозначения мотор-редуктора МР3-800 - 23 - 5 - Ф1В - У3:
мотор-редуктор типа МР, трехступенчатый (3) с делительным диаметром наибольшего колеса с внутренним зубом 800 мм, исполнением по двигателю 23, номинальная частота вращения выходного вала 5 об/мин, исполнением по монтажу - вертикальным выходным валом вниз, с цилиндрическим концом выходного вала (Ф1В), климатическим исполнением У и категорией размещения 3 по ГОСТ 15150.
