Мотор-редукторы цилиндрические двух и трехступенчатые 5Ц2-230, 5Ц3-320
Назначение: Мотор-редукторы цилиндрические специальные: двухступенчатый 5Ц2-320 и трехступенчатый 5Ц3-320 являются электромеханическими приводами реакторов биоокисления сульфидных концентратов, которые используются в золотодобывающей промышленности.
Мотор-редуктор представляет жестко связанные между собой электродвигатель и редуктор, составленный из двух- (трех) ступенчатой цилиндрической зубчатой передачи с эвольвентным зацеплением, расположеной в вертикальной плоскости.

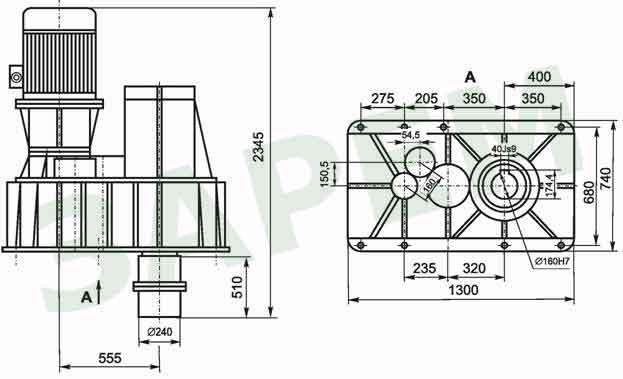

Габаритные и присоединительные размеры мотор-редуктора 5Ц2-320

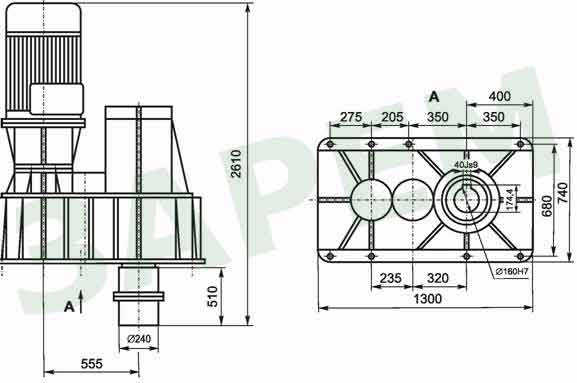

Габаритные и присоединительные размеры мотор-редуктора 5Ц3-320
Технические характеристики
|
Типоразмер
|
5Ц2-320 |
|
|
Номинальный крутящий момент на выходном валу, Нxм |
21000 |
|
|
Частота вращения выходного вала, об/мин |
50,7 |
|
|
Передаточное отношение |
19,73 |
|
|
Электродвигатель |
Тип |
5АМ315S6 |
|
Частота вращения, об/мин |
1000 |
|
|
Мощность, кВт |
110 |
|
|
Масса мотор-редуктора, кг |
2850 |
|
|
Типоразмер |
5Ц3-320 |
|
|
Номинальный крутящий момент на выходном валу, Нxм |
21000 |
|
|
Частота вращения выходного вала, об/мин |
25 … 26 |
|
|
Передаточное отношение |
38,85 |
|
|
Электродвигатель |
Тип |
5А250М6У3 |
|
Частота вращения, об/мин |
1000 |
|
|
Мощность, кВт |
55 |
|
|
Масса мотор-редуктора, кг |
2590 |
|
Условия эксплуатации:
- режим работы S1 по ГОСТ 183 продолжительность работы по 8 - 24 ч/сут;
- нагрузка постоянная или переменная в пределах номинального крутящего момента;
- атмосфера типа I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3,
окружающая среда - неагрессивная, невзрывоопасная;
- климатические исполнения - У2, У3, УХЛ4 по ГОСТ 15150.
Пример обозначения мотор-редуктора 5Ц2 - 320 - 50,7 - 110 У3, 380 В
мотор-редуктор типа 5Ц2 с межосевым расстоянием тихоходной ступени 320 мм, частотой вращения выходного вала 50,7 об/мин, мощностью двигателя 110 кВт, климатическим исполнением У и категорией размещения 3, напряжением электродвигателя 380В.
Пример обозначения мотор-редуктора 5Ц3 - 320 - 25 - 55 -У3, 380 В
мотор-редуктор типа 5Ц3 с межосевым расстоянием тихоходной ступени 320 мм, частотой вращения выходного вала 25 об/мин, мощностью двигателя 55 кВт, климатическим исполнением У и категорией размещения 3, напряжением электродвигателя 380В.
