Мотор-редукторы планетарные РП-2,5 РП-4

Назначение: Редукторы планетарные двухступенчатые, изготавливаемые по схеме (2к-Н)х2 и РП, являются механическим приводом, предназначены для передачи крутящего момента с определенной частотой вращения выходного вала в механизмах передвижения мостовых кранов.

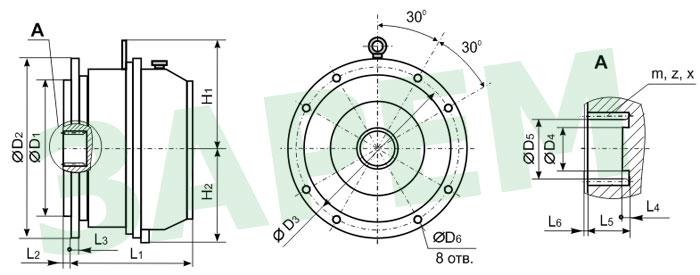

Габаритные и присоединительные размеры

Мотор-редуктор планетарный РП-2,5 РП-4

Типоразмер	L1	L2	L3	L4	L5	L6	H1	H2
РП 2.5	231	4	12	5	30	2	200	170
РП 4	329	5	14	7	43	30	230	230

Типоразмер	D1	D2	D3	D4	D5	D6	m	z	x
РП 2.5	240h9	320	290	40	64	18	2	32	0.8
РП 4	360h8	450	405	80	119,2	30H9	4	30	0.7

Технические характеристики

Типоразмер редуктора				РП – 2,5
Номинальное передаточное отношение,			i н	12,5	16	20	25	31,5	40	50	80
Фактическое передаточное отношение,			i ф	13,44	16,24	21,27	25,69	33,0	39,86	52,2	81
Номинальный крутящий момент на тихоходном валу, Т, Нxм
Электро-двигатель	ДМТF 112-6 ДМТKF 112-6, 5,5 кВт	Группа режима механизмов по ИСО 4301/1-86	М8	600	800	1000	1300	-	-	-	-
			М7					1600	-	-	-
			М6						-	-	-
			М5						2100	-	-
			М3							2600	4100
	ДМТH 111-6 ДМТKH 111-6, 3.0 кВт		М8	400	500	600	800	1000	1300	1600	-
			М7
			М6
			М5
			М3								2600
			ДМТF 012-6 ДМТKF 012-6, 2.2 кВт	М8	300	400	500	600	800	1000	1200	-
				М7
				М6								1900
				М5
				М3
			ДМТF 011-6 ДМТKF 011-6, 1.4 кВт	М8	200	200	300	400	500	600	800	1200
				М7
				М6
				М5
				М3
Частота вращения выходного вала, об/мин					72	56	45	36	29	23	18	12
Масса, кг					60

Типоразмер редуктора				РП – 4
Номинальное передаточное отношение,			i н	16	20	24	28	35,5	45	56	71	90	125
Фактическое передаточное отношение,			i ф	16,0	21,14	24,0	27,94	36,0	44,93	58,14	72,25	93,5	121
Номинальный крутящий момент на тихоходном валу, Т, Н´м
Электродвигатель	МТF(H) 312-6 МТKF(H) 312-6, 15 кВт	Группа режима механизмов по ИСО 4301/1-86	М8	2400	3000	3600	4200	5300	6700	8300	-	-	-
			М7
			М6
			М5
			М3								10600	13400
	МТF(H) 311-6 МТKF(H) 311-6, 11 кВт		М8	1800	2200	2600	3100	3900	5000	6200	-	-	-
			М7
			М6
			М5								7800	9900
			М3
	AМТF 132L-6 AМТKF 132L-6, 7.5 кВт		М8	1200	1500	1900	2200	2700	3500	4300	5500	-	-
			М7									6900
			М6
			М5
			М3										9600
	ДМТF 112-6 ДМТKF 112-6, 5 кВт		М8	800	1000	1300	1500	1900	2300	3000	3800	4900	-
			М7
			М6
			М5										6300
			М3
Частота вращения выходного вала, об/мин				60	45	40	34	27	21	17	13	10	8
Масса, кг				150

Условия эксплуатации:
- нагрузка постоянная или переменная в пределах номинального крутящего момента;
- вращение валов в любую сторону без предпочтительности;
- атмосфера типа I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3,
окружающая среда - неагрессивная, невзрывоопасная;
- климатические исполнения - У2 по ГОСТ 15150.

Пример обозначения редуктора РП 2,5 - 80 - У2:
редуктор планетарный (РП) двухступенчатый типоразмера 2,5, с номинальным передаточным отношением 80, климатическим исполнением У и категорией размещения 2.

Пример обозначения редуктора РП 4 - 20 - У2:
редуктор планетарный (РП) двухступенчатый типоразмера 4, с номинальным передаточным отношением 20, климатическим исполнением У и категорией размещения 2.
