Редуктор трехступенчатый планетарный типа РП3
Назначение: Редукторы планетарные трехступенчатые, изготавливаемые по схеме (2к-Н)x3 серии РП3, являются механическим приводом, предназначены для передачи крутящего момента с определенной частотой вращения выходного вала.

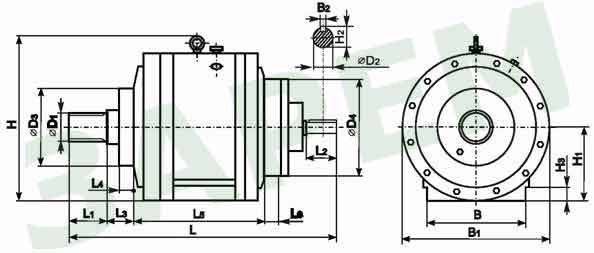

Габаритные и присоединительные размеры
|
Типоразмер
|
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H |
H1 |
H2 |
H3 |
|
РП3.01.00, РП3.02.00, РП3.03.00, РП3.04.00 |
835 |
100 |
80 |
80 |
50 |
385 |
60 |
581 |
255 |
33 |
50 |
|
РП3.05.00, РП3.06.00 |
930 |
85 |
55 |
470 |
765 |
340 |
38 |
|
Типоразмер |
øD1 |
øD2 |
øD3 |
øD4 |
B |
B1 |
B2 |
|
РП3.01.00, РП3.02.00, РП3.03.00, РП3.04.00 |
Шлицы эвольвентные |
30 |
300 |
370 |
320 |
480 |
8 |
|
РП3.05.00, РП3.06.00 |
Шлицы эвольвентные |
35 |
370 |
510 |
440 |
Ø680 |
10 |
Технические характеристики
| Типоразмер редуктора |
РП3.01.00 |
РП3.02.00 |
РП3.03.00 |
РП3.04.00 |
РП3.05.00 |
РП3.06.00 |
|
Передаточное отношение, i |
449,92 |
419,58 ; 437,28 |
630,97 |
|||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
4000 |
11000 |
||||
|
Частота вращения быстроходного вала, с-1 (об/мин) |
1590 |
1280 |
||||
|
Масса, кг |
470 |
940 |
||||
Условия эксплуатации:
- нагрузка постоянная или переменная в пределах номинального крутящего момента;
- вращение валов в любую сторону без предпочтительности;
- атмосфера типа I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3, окружающая среда - неагрессивная, невзрывоопасная;
- климатические исполнения - У2, У3, УХЛ4, Т2 и О4 по ГОСТ 15150.
Пример обозначения редуктора РП3.01.00 - У3:
редуктор планетарный трехступенчатый типоразмера РП3.01.00, климатическим исполнением У и категорией размещения 3.
