Редуктор двухступенчатый 1Ч2-200/100
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
3940 | 4570 | 4060 | 4220 | 4430 | 5740 | 5360 | 5670 | 5860 | 4410 | 5480 | 4680 | 4730 | 4860 | 4940 | 4200 | 3880 | |
|
Подводимая расчетная мощность, кВт
|
7,6
|
7,2
|
5,0
|
4,2
|
3,6
|
3,9
|
2,9
|
2,5
|
2,1
|
1,3
|
1,3
|
1,0
|
0,7
|
0,7
|
0,5
|
0,4
|
0,4
|
|
|
КПД%
|
81
|
80
|
80
|
79
|
78
|
74
|
73
|
71
|
70
|
69
|
64
|
61
|
60
|
58
|
52
|
51
|
48
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
650
|
||||||||||||||||
|
Выходной вал
|
13500
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
-
|
|||||||||||||||||
|
Масса, кг не более
|
-
|
|||||||||||||||||
технические характеристики даны при Кэ=1

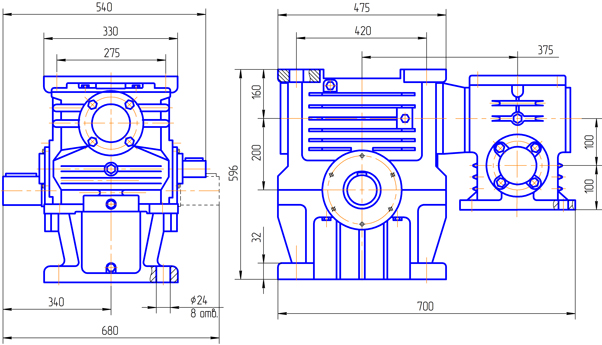

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 5

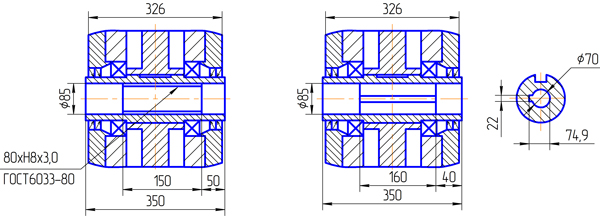

Вариант исполнения конца тихоходного вала

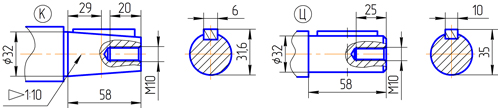

Вариант исполнения конца быстроходного вала
К,Ц-обозначения при заказе
Вариант сборки 56 (по согласованию с заказчиком слева) Вариант сборки 56Шп (по согласованию с заказчиком справа)
