Редуктор одноступенчатый 5Ч2-100/63
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
790
|
|||||||||||||||||
|
Подводимая расчетная мощность, кВт
|
1,6
|
1,6
|
1,2
|
1,0
|
0,8
|
0,7
|
0,55
|
0,55
|
0,4
|
0,4
|
0,3
|
0,25
|
0,2
|
0,2
|
0,14 |
0,19
|
0,1
|
|
|
КПД%
|
76
|
71
|
65
|
63
|
62
|
57
|
52
|
50
|
45
|
43
|
41
|
38
|
33
|
28
|
23
|
20
|
18
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
190
|
||||||||||||||||
|
Выходной вал
|
5700
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
85
|
|||||||||||||||||
|
Масса, кг не более
|
68
|
|||||||||||||||||
технические характеристики даны при Кэ=1

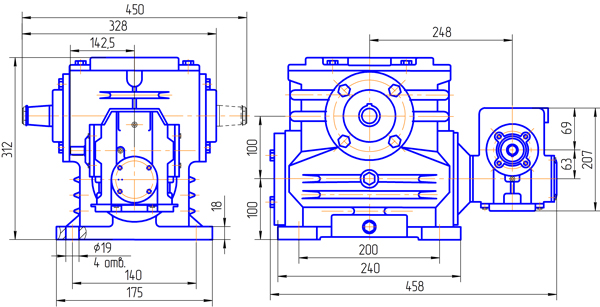

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 7

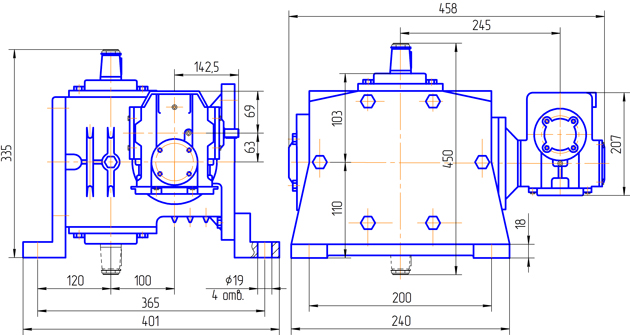

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4

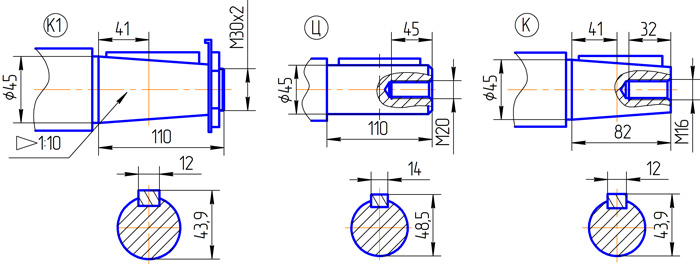

Вариант исполнения конца тихоходного вала

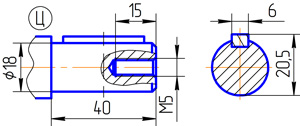

Вариант исполнения конца быстроходного вала
К,Ц-обозначения при заказе

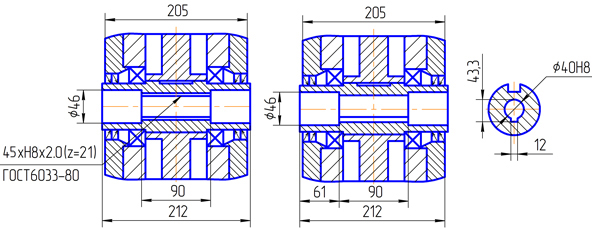

Вариант сборки 56 (по согласованию с заказчиком слева) Вариант сборки 56Шп (по согласованию с заказчиком справа)
