Редуктор одноступенчатый 5Ч2-125/63
|
Передаточное число, ном.
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000 |
1250
|
1600 |
2000
|
2500 |
3150
|
4000 | |
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
1200
|
1250
|
1600
|
1200
|
||||||||||||||
|
Подводимая расчетная мощность, кВт
|
2,4
|
2,0
|
1,6
|
1,4
|
1,2
|
0,7
|
0,8
|
0,5
|
0,8
|
0,4
|
0,6
|
0,25
|
0,5
|
0,22
|
0,4
|
0,19
|
0,2
|
|
|
КПД%
|
75
|
74
|
70
|
67
|
65
|
57
|
56
|
50
|
50
|
43
|
42
|
38
|
32
|
28
|
25
|
20
|
20
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
340
|
||||||||||||||||
|
Выходной вал
|
9000
|
|||||||||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||||||
|
Масса, кг не более
|
93
|
|||||||||||||||||
технические характеристики даны при Кэ=1

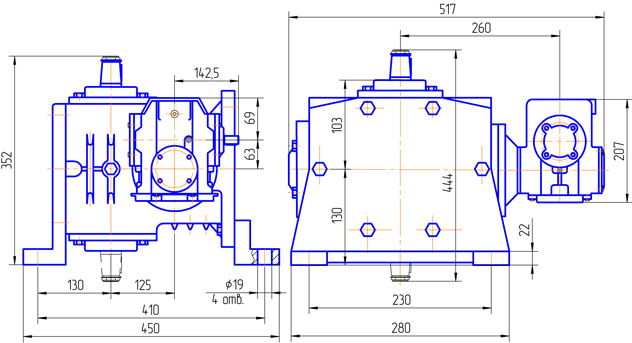

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 7

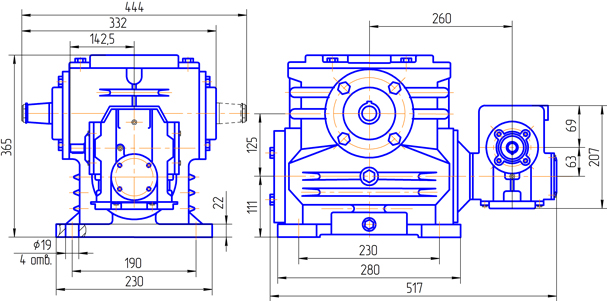

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4

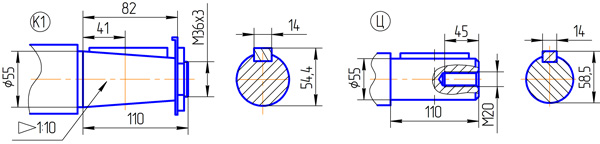

Вариант исполнения конца тихоходного вала

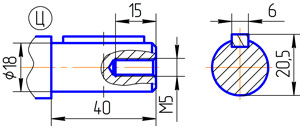

Вариант исполнения конца быстроходного вала
К,Ц-обозначения при заказе

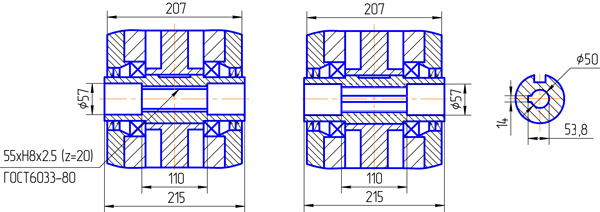

Вариант сборки 56 (по согласованию с заказчиком слева) Вариант сборки 56Шп (по согласованию с заказчиком справа)
