Редуктор одноступенчатый 1Ч-250
Передаточное число, ном. |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
|||
Частота вращения входного вала, об/мин |
1500 |
|||||||||||||
Номинальный крутящий момент на выходном валу, Тном, Н*м |
2920 |
2825 |
2850 |
3330 |
3140 |
2825 |
4010 |
3620 |
3130 |
3175 |
3260 |
|||
Подводимая расчетная мощность, кВт |
60,3 |
47,2 |
38,5 |
35,5 |
27,1 |
19,9 |
22,5 |
16,3 |
11,6 |
9,5 |
8,1 |
|||
КПД% |
95 |
94 |
93 |
92 |
91 |
89 |
89 |
87 |
85 |
83 |
79 |
|||
Допускаемая радиальная нагрузка, Н |
Входной вал |
2500 |
||||||||||||
Выходной вал |
16000 |
|||||||||||||
Корректированный уровень звуковой мощности, дБА |
82 |
|||||||||||||
Масса, кг не более |
210
|
|||||||||||||
технические характеристики даны при Кэ=1

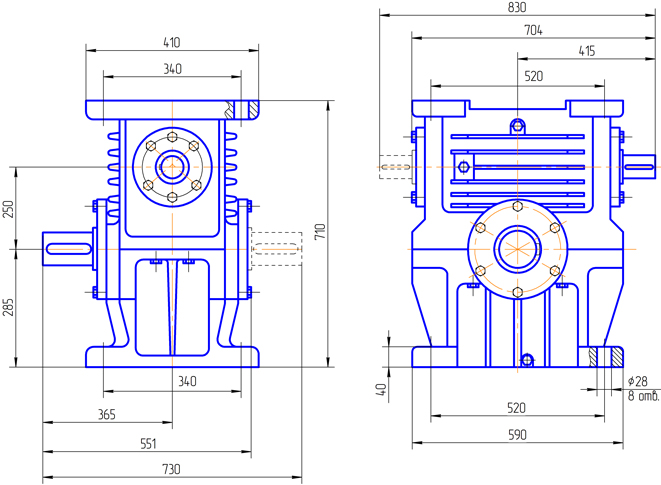

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 2(1), вариант расположения червячной пары 2

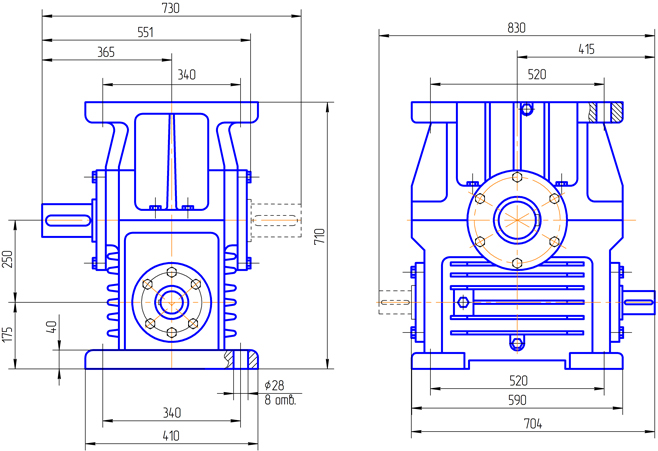

Вариант сборки 52(возможны все варианты сборок), вариант крепления 1(2), вариант расположения червячной пары 1

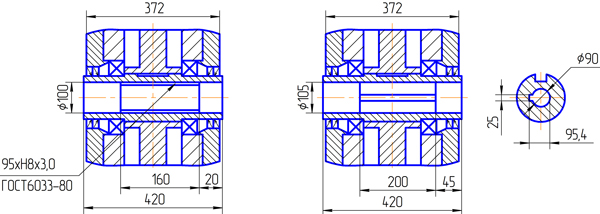

Вариант исполнения конца тихоходного вала

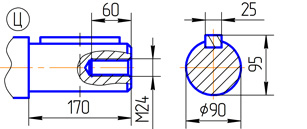

Вариант исполнения конца быстроходного вала
К,Ц-обозначения при заказе
Вариант сборки 56 (по согласованию с заказчиком слева) Вариант сборки 56Шп (по согласованию с заказчиком справа)
