Редуктор одноступенчатый 1Ч-63А
|
Передаточное число, ном.
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
100
|
110
|
|
|
Частота вращения входного вала, об/мин
|
1500
|
|||||||||||||
|
Номинальный крутящий момент на выходном валу, Тном, Н*м
|
149
|
122
|
122
|
149
|
130
|
122
|
186
|
158
|
130
|
104
|
98
|
84
|
80
|
|
|
Подводимая расчетная мощность, кВт
|
3,3
|
2,4
|
1,8
|
1,7
|
1,3
|
1,0
|
1,3
|
0,9
|
0,7
|
0,4
|
0,3
|
0,27
|
0,24
|
|
|
КПД%
|
90
|
89
|
88
|
86
|
84
|
80
|
76
|
75
|
69
|
64
|
60
|
54
|
47
|
|
|
Допускаемая радиальная нагрузка, Н
|
Входной вал
|
340
|
114
|
106
|
||||||||||
|
Выходной вал
|
3200
|
2291
|
2236
|
|||||||||||
|
Корректированный уровень звуковой мощности, дБА
|
82
|
|||||||||||||
|
Масса, кг не более
|
16
|
|||||||||||||
технические характеристики даны при Кэ=1

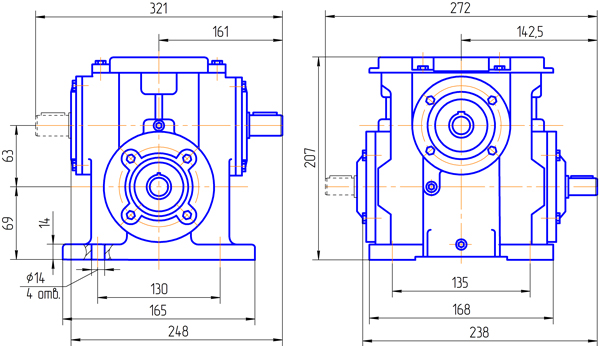

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

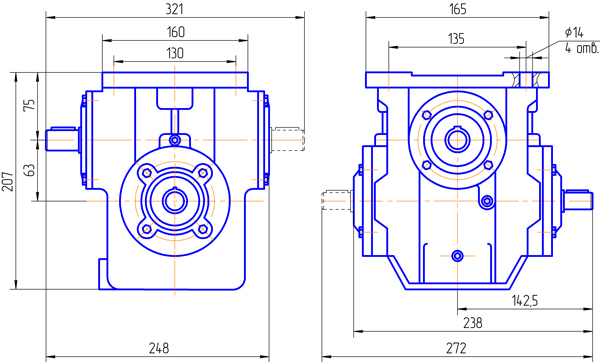

Вариант сборки 56(51,52,53,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

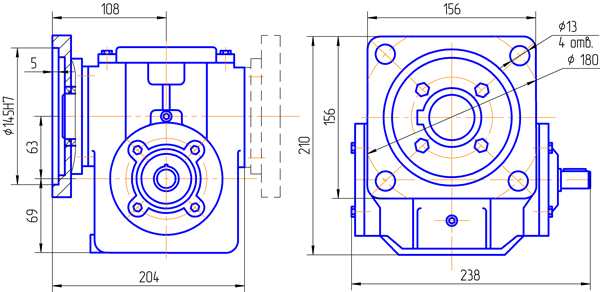

Вариант сборки 56(возможны все варианты сборок), вариант крепления 3Ф(4Ф), вариант расположения червячной пары 1

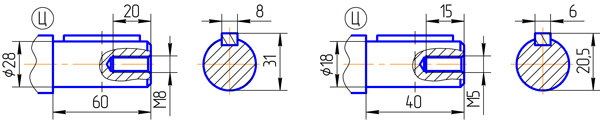

Вариант исполнения конца тихоходного вала Вариант исполнения конца быстроходного вала
Ц-обозначения при заказе

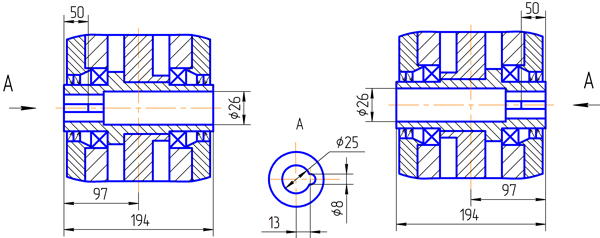

Вариант сборки 56
(по согласованию с заказчиком слева) (по согласованию с заказчиком справа)

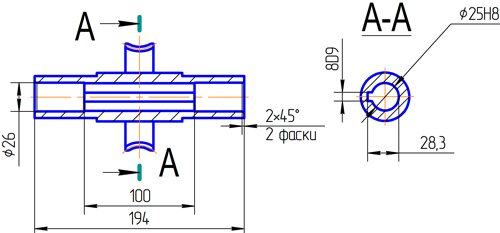

Вариант сборки 56 Шп (шпон. паз в середине)
