Редуктор одноступенчатый 5Ч-125

Передаточное число, ном.
8
10
12,5
16
20
25
31,5
40
50
63
80
100
110
Частота вращения входного вала, об/мин
1500
Номинальный крутящий момент на выходном валу, Тном, Н*м
925
900
900
950
925
875
1150
900
925
875
750
710
700
Подводимая расчетная мощность, кВт
18,6
14,6
11,9
10,1
7,9
6,2
6,8
4,3
3,7
2,9
2,1
2,2
2,1
КПД%
91
90
89
86
84
83
78
73
71
64
61
55
47
Допускаемая радиальная нагрузка, Н
Входной вал
950
333
315
Выходной вал
8500
6661
6614
Корректированный уровень звуковой мощности, дБА
89
Масса, кг не более
73

технические характеристики даны при Кэ=1

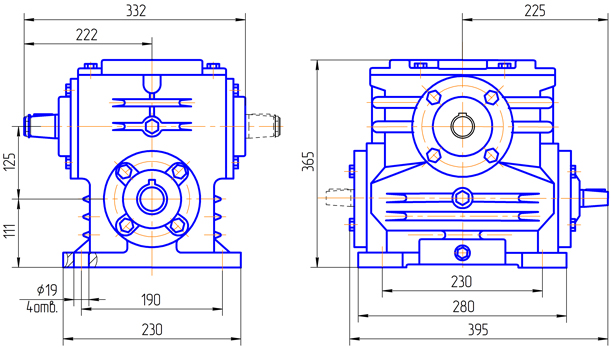

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

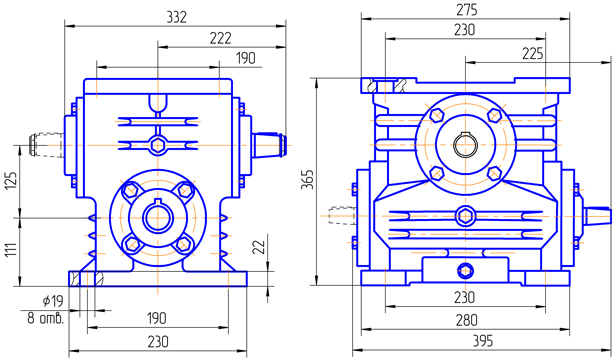

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3(4), вариант расположения червячной пары 4(3)

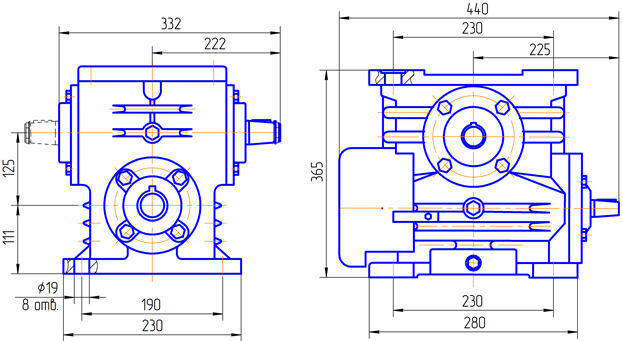

Вариант сборки 51(возможны все варианты сборок), вариант крепления 2, вариант расположения червячной пары 1, исполнение с вентилятором

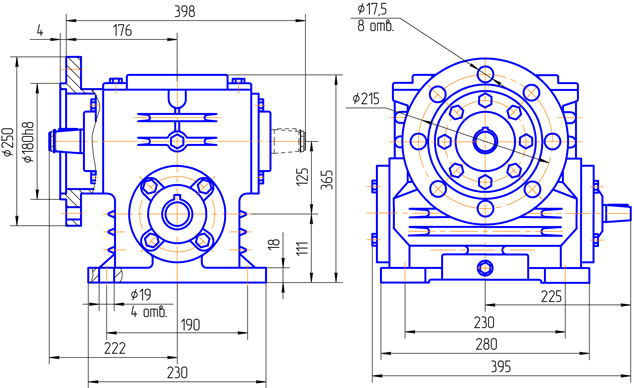

Вариант сборки 52(возможны все варианты сборок), вариант крепления 3Ф(4Ф), вариант расположения червячной пары 1, исполнение с опорным фланцем

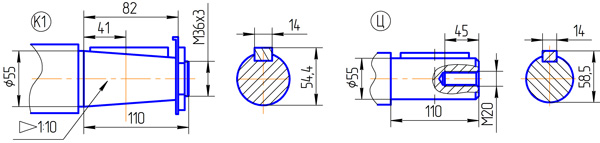

Вариант исполнения конца тихоходного вала

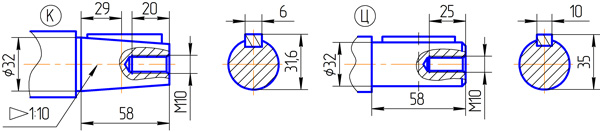

Вариант исполнения конца быстроходного вала
К,Ц-обозначения при заказе

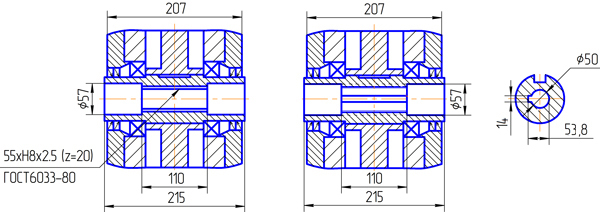

Вариант сборки 56 (по согласованию с заказчиком слева)    Вариант сборки 56Шп (по согласованию с заказчиком справа)
