Редуктор одноступенчатый 5Ч-80А

Передаточное число, ном.
8
10
12,5
16
20
25
31,5
40
50
63
80
100
110
Частота вращения входного вала, об/мин
1500
Номинальный крутящий момент на выходном валу, Тном, Н*м
290
260
270
300
270
270
360
270
285
260
240
200
190
Подводимая расчетная мощность, кВт
6,0
4,3
3,6
3,3
2,4
2,0
2,2
1,4
1,2
1,0
0,7
0,63
0,57
КПД%
91
90
89
86
84
83
78
73
71
64
61
55
47
Допускаемая радиальная нагрузка, Н
Входной вал
500
176
163
Выходной вал
4200
3535
3446
Корректированный уровень звуковой мощности, дБА
85
Масса, кг не более
30

технические характеристики даны при Кэ=1

Аналог редуктора 2Ч-80 крепление по лапам

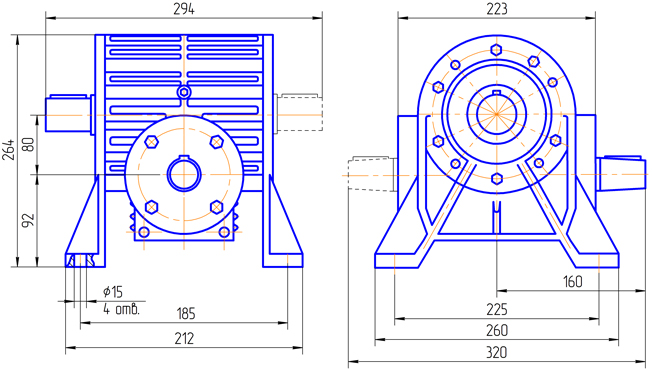

Вариант сборки 52,62(51,53,56,61,63,66), вариант крепления 1, вариант расположения червячной пары 1

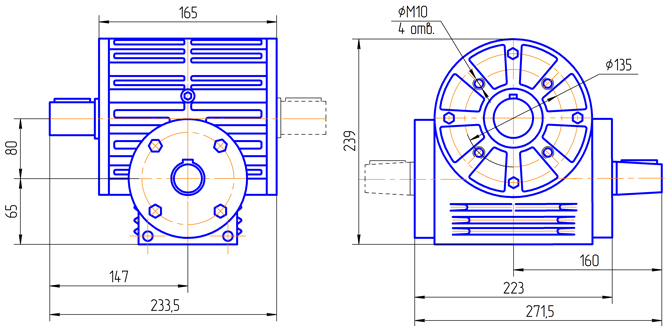

Вариант сборки 52(51,53,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

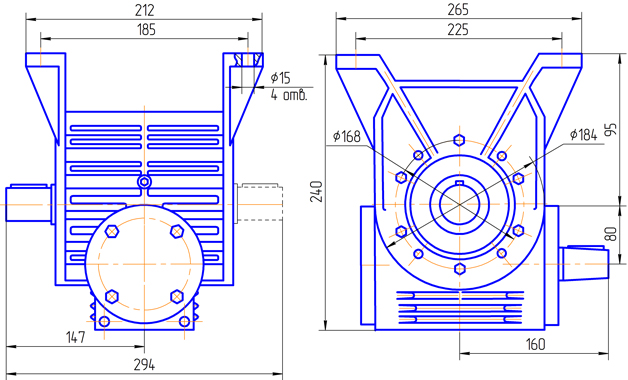

Вариант сборки 52(возможны все варианты сборок), вариант крепления 3(4), вариант расположения червячной пары 1

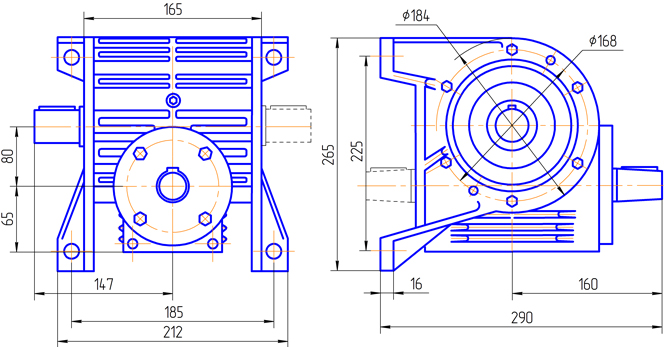

Вариант сборки 52(возможны все варианты сборок), вариант крепления 5, вариант расположения червячной пары 1

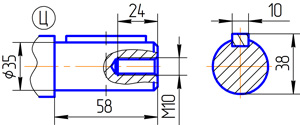

Вариант исполнения конца тихоходного вала

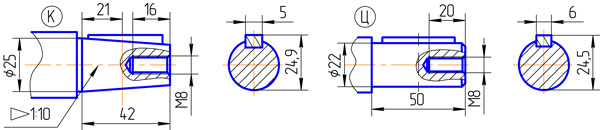

Вариант исполнения конца быстроходного вала
К,Ц-обозначения при заказе

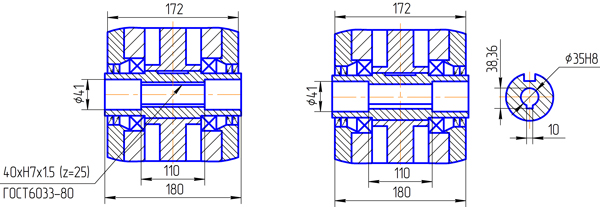

Вариант сборки 56 (по согласованию с заказчиком слева)    Вариант сборки 56Шп (по согласованию с заказчиком справа)
