Редуктор одноступенчатый Ч-40

Передаточное число, ном.
8
10
15
20
25
30
40
50
60
Частота вращения входного вала, об/мин
1500
Номинальный крутящий момент на выходном валу, Тном, Н*м
20
22
24
24
20
28
24
21
16
Подводимая расчетная мощность, кВт
0,43
0,4
0,3
0,24
0,17
0,21
0,14
0,11
0,07
КПД%
88
87
82
78
74
70
65
60
56
Допускаемая радиальная нагрузка, Н
Входной вал
90
Выходной вал
1300
Корректированный уровень звуковой мощности, дБА
82
Масса, кг не более
3,5

технические характеристики даны при Кэ=1

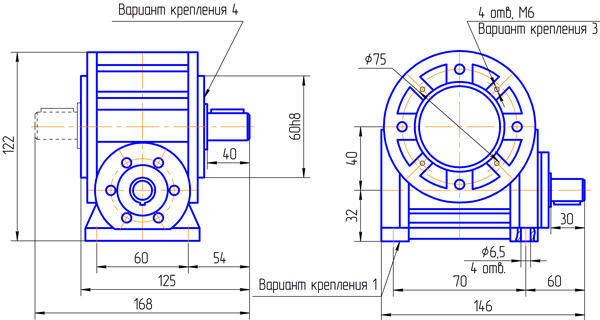

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1(3,4), вариант расположения червячной пары 1

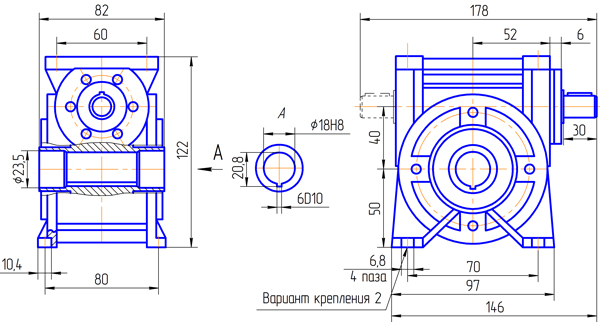

Вариант сборки 56(66)(возможны все варианты сборок), вариант крепления 2, вариант расположения червячной пары 2 (червяк над колесом)

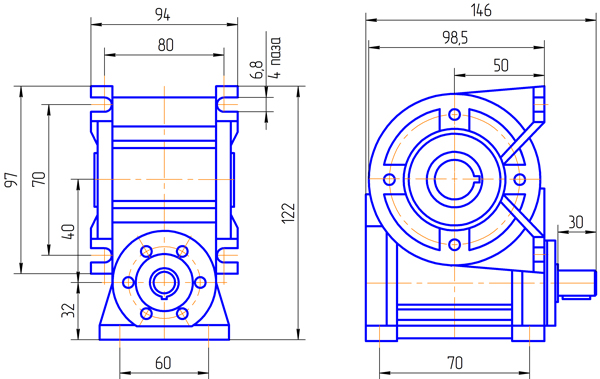

Вариант сборки 56(возможны все варианты сборок), вариант крепления 6(5), вариант расположения червячной пары 1

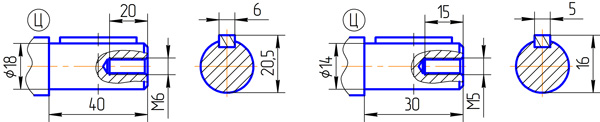

Вариант исполнения конца тихоходного вала    Вариант исполнения конца быстроходного вала
Ц-обозначения при заказе

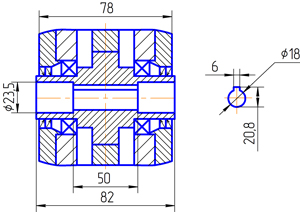

Вариант сборки 56

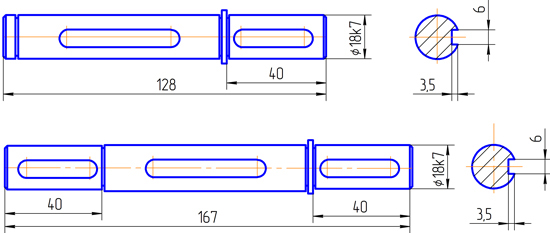

По заявке заказчика редукторы 56 и 66 сборок могут комплектоваться валами:

ВНИМАНИЕ! Исполнение 1, 2 изготавливаются по спец. заказу.
