Редуктор червячный Ч-250

Назначение: Редуктор червячный одноступенчатый Ч-250 является приводом общемашиностроительного назначения.

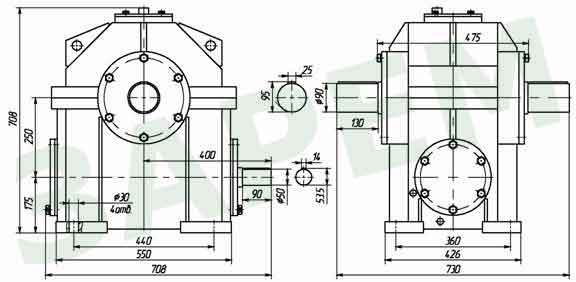

Габаритные и присоединительные размеры
Редуктор червячный

Варианты крепления редуктора

Варианты расположения червячной пары в пространстве

Варианты крепления

Варианты расположения

Технические характеристики

Номинальное
передаточное
отношение, i

Номинальная частота вращения быстроходного  вала, об/мин

Номинальный крутящий момент на тихоходном валу редуктора, Нxм, при нереверсивной нагрузке, продолжительность включения ПВ 100%

Масса, кг

31,5 40, 50, 80

1500

2000

520

Пример условного обозначения при заказе:
Ч-250-40-53-1-1У3 - редуктор червячный одноступенчатый с межосевым расстоянием 250 мм, номинальным передаточным отношением - 40, вариантом сборки 53 по ГОСТ 20373-94; вариантом расположения червячной пары в пространстве - 1, вариантом крепления редуктора - 1. климатическим исполнением У3 по ГОСТ 15150-69.

Варианты сборки по ГОСТ 20373 Варианты сборки
