Редукторы коническо-цилиндрические трехступенчатые серии 7КЦ2

Назначение: Редукторы коническо-цилиндрические трехступенчатые серии 7КЦ2 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Редукторы данной серии изготовлены с твердыми шлифованными зубчатыми парами - коническими и цилиндрическими эвольвентного зацепления. Такое исполнение редукторов обеспечивает повышенную нагрузочную способность, снижение шумовых характеристик и увеличенный ресурс эксплуатации
привода.
Редукторы изготавливаются с резиновыми уплотнениями фирмы Simrit, по отдельному заказу могут комплектоваться импортными подшипниками качения фирм SKF, FAG.

Условия эксплуатации:
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не
более 10 мг/м ,
- климатические исполнения - У1, У2, УЗ, УХЛ4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

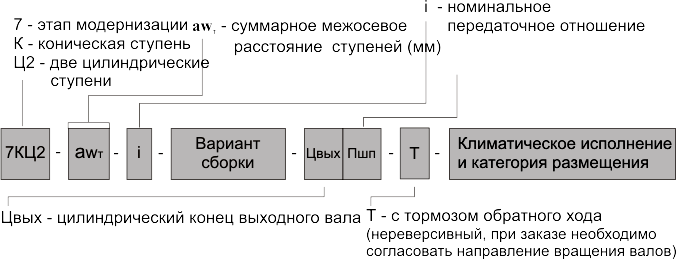

Условное обозначение:

Редукторы серии 7КЦ2

Пример обозначения редуктора 7КЦ2-500 - 20 - 41Цвых-Т-У1:
редуктор этапа модернизации (7), коническо-цилиндрический трехступенчатый (КЦ2), с суммарным межосевым расстоянием цилиндрических ступеней 500 мм, номинальным передаточным отношением 20, вариантом сборки 41, цилиндрическим концом тихоходного вала (Цвых), с тормозом обратного хода (Т), климатическим исполнением У и категорией размещения 1.

Пример обозначения редуктора 7КЦ2-762 - 45 - 46Пшп-У1:
редуктор этапа модернизации (7), коническо-цилиндрический трехступенчатый (КЦ2), с суммарным межосевым расстоянием цилиндрических ступеней 762 мм, номинальным передаточным отношением 45, вариантом сборки 46, с полым выходным валом со шпоночным пазом(Пшп), климатическим исполнениемУи категорией размещения 1.

Варианты сборки редукторов по ГОСТ 20373

Редукторы серии 7КЦ2

Основные технические данные

  • Номинальный крутящий момент на тихоходном валу приведен в таблицах с учетом выбора типоразмера редуктора с использованием эксплуатационного коэффициента Kf (сервис-фактора) (см. раздел “Методика выбора редуктора с учетом эксплуатационного коэффициента”).
  • При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
  • Редукторы допускают кратковременные перегрузки, возникающие во время пусков и остановок двигателя, в два раза превышающие номинальные крутящие моменты на тихоходном валу, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3х106 в течение всего срока службы редуктора в непрерывном режиме.
  • Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.

Технические характеристики

Типоразмер
редуктора		 Номинальный крутящий момент на
тихоходном валу Тf, Н×м, с учетом
сервис-фактора Kf		  Номинальные
передаточные
отношения		 Масса, кг
 7КЦ2-350  15000  12,5; 16; 20;
22,4; 25;
28; 31,5;
35,5; 40;
45; 50;
56; 63; 71;
(80; 90)		  400
 7КЦ2-385  20000  600
 7КЦ2-450  33000  670
 7КЦ2-500  42000  1100
 7КЦ2-545  58000  1500
 7КЦ2-615  74000  1900
 7КЦ2-705  110000  2800
 7КЦ2-762  143000  3800
 7КЦ2-808  160000  4000
 7КЦ2-860  195000  5000
 7КЦ2-920  230000  5500
 7КЦ2-997  292000  7200
 7КЦ2-1067  410000  9200
 7КЦ2-1122  458000  10000
 7КЦ2-1185  540000  20; 22,4; 25;
28; 31,5; 35,5; 40; 45;
50; 56; 63; 71; (80)		  12200
 7КЦ2-1250  620000  13400
 7КЦ2-1325  780000  16000
 7КЦ2-1415  880000  17500



 Примечание: (80; 90) – передаточные отношения ограниченного применения

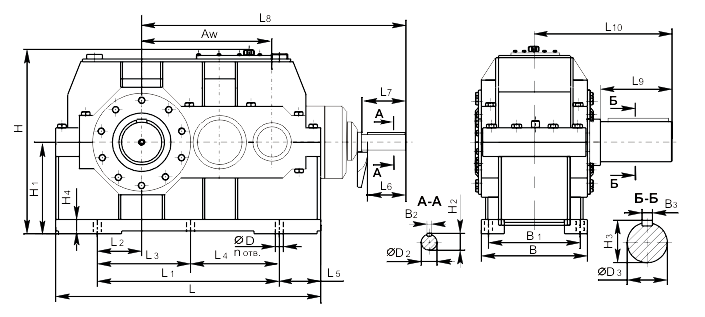

 Редукторы 7КЦ2



 Типоразмер Aw  L  L1  L2 L3 L4 L5 L6 L7 L8 L9  L10 n
 7КЦ2-350  350 720 510 142 -  -  105 60 80 690 210 345 4
  7КЦ2-385  385 785 545 130 - - 120 80 100 790 210  425  4
  7КЦ2-450  450 925 635 155 - -  145  80 110  910  250  485  4
  7КЦ2-500  500  1025  735  205  -  -  145 80  110  960  300  535  4
 7КЦ2-545  545 1105 775 180  -  - 165 105 135  1095  300  570  4
 7КЦ2-615  615  1260  930  265  -  -  165  105  135  1165  300  570  4
 7КЦ2-705  705 1430 1230 375 685 545 100 130 165  1360  350  685  6
 7КЦ2-762  762  1550  1310  365  655  655  120  130  165  1532  410  790  6
 7КЦ2-808  808 1640 1400 410 745 655 120 130 165  1578  410  790  6
 7КЦ2-860  860 1740 1470 390 735 735 135 165 205 1765  410  825  6
 7КЦ2-920 920 1860 1590 450 855 735 135 165 205 1825  470  885  6
 7КЦ2-997  997 2010 1700 435 850 435 155 200 245 2077  470  935  6
 7КЦ2-1067 1067 2140 1800 485 900 900 170 200 245 2147 500  990  6
 7КЦ2-1122  1122 2250 1910 540 1010 900 170 200 245 2202  550  1040  6
 7КЦ2-1185  1185  2380 2020 550 1010 1010 180 200 245 2375 590  1130  6
 7КЦ2-1250  1250  2510  2150  615  1140  1010  180  200  245  2440  590  1130  6
 7КЦ2-1325  1325  2580 2180 590 1090 1090 200 200 245 2515 650  1255  6
 7КЦ2-1415  1415 2760  2360  680  1270  1090  200  200  245  2605  650  1255  6
 Типоразмер H H1 H2  H3 H4 ∅D ∅D2 ∅D3 B B1 B2  B3
 7КЦ2-350 482 230 38 116 28 19 35m6 110n6 255 220 10 28
 7КЦ2-385 572 280 48,5 128 35 24 45m6 120n6 300 260 14 32
  7КЦ2-450 662 320 59 148 40 28 55m6 140n6 370 320 16 36
  7КЦ2-500 662 320 59 169 40 28 55m6 160n6 370 320 16 40
 7КЦ2-545 782 380 74,5 179 50 35 70m6 170n6 430 370 20 40
 7КЦ2-615 790 380 74,5 190 50 35 70m6 180n6 430 370 20 45
 7КЦ2-705 900 440 85 221 62 35 80m6 210n6 550 475 22 50
 7КЦ2-762 1000 500 95 241 72 42 90m6 230n6 625 535 25 50
 7КЦ2-808 1000 500 95 252 72 42 90m6 240n6 625 535 25 56
 7КЦ2-860 1110 550 116 262 81 42 110n6 250n6 690 600 28 56
 7КЦ2-920 1110 550 116 282 81 42 110n6 270n6 690 600 28 63
 7КЦ2-997 1240 620 137 302 91 48 130n6 290n6 790 690 32 63
 7КЦ2-1067 1390 700 137 334 91 56 130n6 320n6 830 720 32 70
 7КЦ2-1122 1390 700 137 355 100 56 130n6 340n6 830 720 32 80
 7КЦ2-1185 1550 1010 158 375 115 56 150n6 360n6 930 810 36 80
 7КЦ2-1250 1550 1010 158 395 115 56 150n6 380n6 930 810 36 80
 7КЦ2-1325 1720 1090 158 417 130 66 150n6 400n6 1045 910 36 90
 7КЦ2-1415 1720 1090 158 437 130 66 150n6 420n6 1045 910 36 90

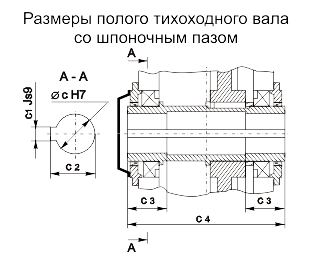

   Редуктор 7КЦ2

 Типоразмер ∅ с с1 c2 c3 c4
 7КЦ2-350  105 28  111,4  45  330
 7КЦ2-385  115  32  122,4  50  390
 7КЦ2-450  135  36  143,4  60  470
 7КЦ2-500  150  36  158,4  65  470
 7КЦ2-545  165  40  174,4  70  540
 7КЦ2-615  180  45  190,4  75  540
 7КЦ2-705  210  50  221,4  85  670
 7КЦ2-762  230  50  241,4  100  760
 7КЦ2-808  240  56  252,4  100  760
 7КЦ2-860  250  56  262,4  110  830
 7КЦ2-920  275  63  287,4  120  830
