Мультипликатор МЦЗ-200

Назначение: Мультипликатор цилиндрический трехступенчатый горизонтальный МЦ3-200 является высокоскоростным приводом специального назначения для авиационной промышленности и предназначен для увеличения частоты вращения выходного вала до 11000 об/мин.

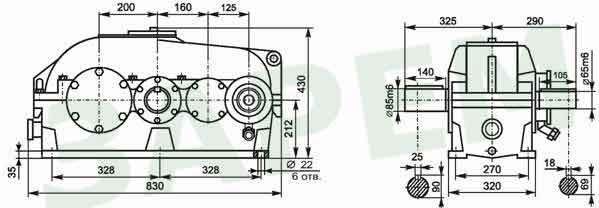

Габаритные и присоединительные размеры


манипулятор
Технические характеристики

Передаточное
отношение, i

Номинальная передаваемая мощность, кВт

Номинальная частота вращения  вала, об/мин

Масса, кг

входного

выходного

0,1

315

1100

11000

298



Пример условного обозначения при заказе: Мультипликатор МЦ3-200.

Схема сборки

Вариант сборки
