Редуктор цилиндрический трехступенчатый Ц3Ш-800

Назначение: Редуктор цилиндрический трехступенчатый горизонтальный
шевронный А-350х500х800 (Ц3Ш-800) является приводом горно-добывающего
оборудования.

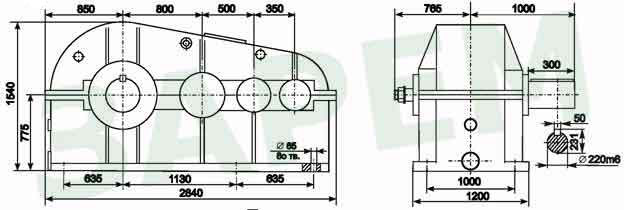

Габаритные и присоединительные размеры


Трехступенчатый специальный
Конический входной конец быстроходного вала
Чертёж
Технические характеристики

Передаточное
отношение, i

Номинальная частота вращения быстроходного  вала, об/мин

Номинальный крутящий момент на тихоходном валу (ПВ 25%), Нxм

Масса, кг

224

625

85000

9000



Пример условного обозначения при заказе:
А-350х500х800-224-У1 - редуктор цилиндрический трехступенчатый горизонтальны с шевронными передачами, с межосевым расстоянием быстроходной ступени 350 мм, промежуточной - 500 мм, тихоходной - 800 мм передаточным отношением 224, климатическим исполнением У и категорией размещения 1.


Схема сборки

Схема сборки
