Редуктор червячно-цилиндрический УСТ

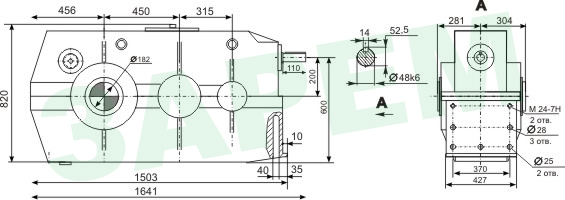

Габаритные и присоединительные размеры
Назначение: Редуктор червячно-цилиндрический трехступенчатый УСТ является приводом металлургического оборудования. Быстроходная ступень - червячная передача, промежуточная шевронная и тихоходная прямозубая ступени - цилиндрические зубчатые эвольвентные шлифованные передачи (исходный контур по ГОСТ 13755-81).
Технические характеристики
<> </>
| Фактическое передаточные отношение, i |
Номинальная частота вращения быстроходного вала, об/мин |
Номинальный крутящий момент на тихоходном валу, Н´м |
Масса, кг |
|
| 253,87 |
725 |
32000 |
1600 |
|
Передаточное отношение |
253,872 |
|
|
Исходный контур передач цилиндрических |
ГОСТ 13755-81 |
|
|
Межосевое расстояние ступени, мм |
быстроходной |
200 |
|
промежуточной |
315 |
|
|
тихоходной |
450 |
|
|
Номинальный крутящий момент на выходном валу Т, Нxм |
32000 |
|
|
Номинальная передаваемая мощность, кВт |
13,5 |
|
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,08 (725) |
|
|
Габаритные размеры, мм, |
1641x585x812 |
|
|
Масса, кг |
1600 |
|
Пример условного обозначения при заказе:
УСТ-254-У3 - редуктор типа УСТ с номинальным передаточным отношением 254, климатическим исполнением У и категорией размещения 3.
