Редуктор привода конвейера ТГЛ-18049

Назначение: Редуктор коническо-цилиндрический трехступенчатый горизонтальный ТГЛ-18049 предназначен для изменения крутящих моментов и частоты вращения ленточных конвейеров электростанций.

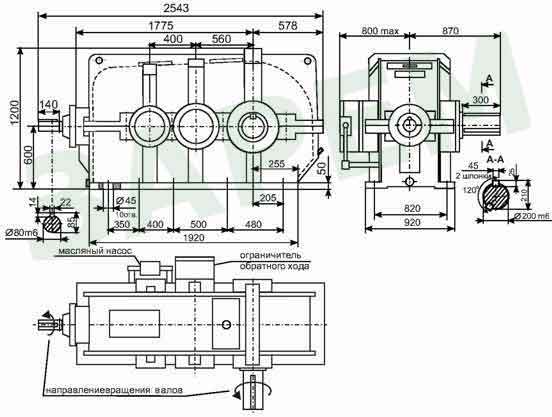

Габаритные и присоединительные размеры
Трехступенчатый коническо-цилиндрический
Технические характеристики


Номинальное передаточное отношение

Номинальный крутящий момент на тихоходном валу, Нxм, при длительной работе с постоянной нагрузкой (ПВ 100%)

Номинальная частота
вращения быстроходного вала, об/мин

Масса, кг

40

55000

1500

4930


Пример условного обозначения при заказе: ТГЛ-18049-40-0-L-У3 - редуктор коническо-цилиндрический трехступенчатый горизонтальный типа ТГЛ-18049, с номинальным передаточным отношением 40, вариантом сборки 0-L , климатическим исполнением У и категорией размещения 3.

Варианты сборки редукторов
Исп.1             Исп.1
Варианты сборки
Тип. R, L - не реверсивное (с муфтой обратного хода)
Тип. В – реверсивное (без муфты обратного хода)
