Редукторы цилиндрические трехступенчатые горизонтальные 1Ц3У-160, 1Ц3У-200, 1Ц3У-250
Назначение: Редукторы цилиндрические трехступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

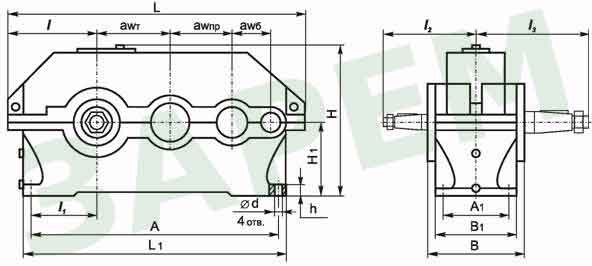

Габаритные и присоединительные размеры
Типоразмер |
awт |
awпр |
awб |
L |
L1 |
l |
l1 |
l2 |
l3 |
H |
H1 |
h |
A |
A1 |
B |
B1 |
ød |
|
Чугун. |
Алюм. корп. |
|||||||||||||||||
1Ц3У-160 |
160 |
100 |
80 |
630 |
530 |
195 |
136 |
160 |
224 |
345 |
170 |
24+/-4 |
28 |
475 |
140 |
206 |
195 |
24 |
1Ц3У-200 |
200 |
125 |
100 |
775 |
650 |
238 |
165 |
190 |
280 |
425 |
212 |
30+/-4 |
- |
580 |
165 |
243 |
230 |
|
1Ц3У-250 |
250 |
160 |
125 |
950 |
825 |
290 |
212 |
236 |
335 |
524 |
265 |
32+/-5 |
- |
750 |
218 |
290 |
280 |
28 |
Размеры концов быстроходного и тихоходного валов
Типоразмер |
Вал |
d1 |
d2 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
1Ц3У-160 |
быстроходный |
20 |
18,20 |
M12x1,25 |
40 |
50 |
36 |
4 |
4 |
2,5 |
1Ц3У-200 |
25 |
22,90 |
M16x1,5 |
45 |
60 |
42 |
5 |
5 |
3,0 |
|
1Ц3У-250 |
35 |
32,10 |
M20x1,5 |
50 |
80 |
58 |
6 |
6 |
3,5 |
|
1Ц3У-160 |
тихоходный |
55 |
50,90 |
M36x3,0 |
88 |
110 |
82 |
14 |
9 |
5,5 |
1Ц3У-200 |
70 |
64,75 |
M48x3,0 |
100 |
140 |
105 |
18 |
11 |
7,0 |
|
1Ц3У-250 |
90 |
83,50 |
M64x4,0 |
130 |
170 |
130 |
22 |
14 |
9,0 |

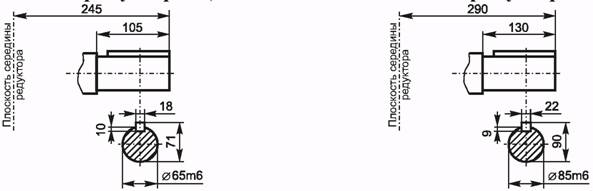

Размеры цилиндрического конца тихоходного вала редуктора 1Ц3У-200 |
Размеры цилиндрического конца тихоходного вала редуктора 1Ц3У-250 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
Типоразмер |
m |
z |
b |
L |
L1, не менее |
k |
B |
d |
d1 |
1Ц3У-160 |
4 |
40 |
20 |
151 |
20 |
19 |
38 |
72F7 |
95f9 |
1Ц3У-200 |
5 |
25 |
176,5 |
20 |
22 |
50 |
80F7 |
105f9 |
|
1Ц3У-250 |
4 |
56 |
35 |
208 |
16 |
31 |
120F7 |
170f9 |
Редуктор 1Ц3У-250 с тихоходным валом с зубчатой полумуфтой и паразитной шестерней (МШ) изготаливается по вариантам сборки 11, 22, 31, 32.
Параметры паразитной шестерни m=4; z=60.
Размеры полого тихоходного вала редуктора 1Ц3У-200
Размеры тихоходного полого вала редуктора 1Ц3У-250
Технические характеристики
Параметры
|
Типоразмер редуктора |
||||
1Ц3У-160 |
1Ц3У-200 |
1Ц3У-250 |
|||
Номинальное передаточное отношение, i |
31,5; 40; 45; 50; 56; 63; |
16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
|||
Номинальный крутящий момент на выходном валу, Н´м, при непрерывном (Н) режиме работы (ПВ=100% ) |
1250 |
2500 |
5000 |
||
Номинальный крутящий момент на выходном валу, Нxм, при работе в повторно-кратковременных режимах |
Тяжелый (Т)(ПВ 40%) |
1600 |
3150 |
6300 |
|
Средний (С)(ПВ 25%) |
2000 |
4000 |
8000 |
||
Легкий (Л)(ПВ 15%) |
2500 |
5000 |
10000 |
||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
Непрерывный (Н) (ПВ100%) |
630 |
1250 |
2240 |
Тяжелый (Т)(ПВ 40%) |
710 |
1400 |
2500 |
||
Средний (С)(ПВ 25%) |
800 |
1600 |
2800 |
||
Легкий (Л)(ПВ 15%) |
900 |
1800 |
3150 |
||
тихоходного |
Непрерывный (Н) (ПВ100%) |
9000 |
12500 |
18000 |
|
Тяжелый (Т) (ПВ 40%) |
10000 |
14000 |
20000 |
||
Средний (С) (ПВ 25%) |
11200 |
16000 |
22400 |
||
Легкий (Л) (ПВ 15%) |
12500 |
18000 |
25000 |
||
Масса, кг |
с чугунным корпусом |
110 |
190 |
335 |
|
с алюминиевым корпусом |
64 |
- |
- |
Примечания:
1. Допускаемые крутящие моменты и радиальные консольные нагрузки для редуктора 1Ц3У-250 с цилиндрическим концом тихоходного вала должны быть снижены на 20%, а с передаточными отношениями 16, 20, 25 - на 30%.
2. Редукторы 1Ц3У-160 с полым тихоходным валом не изготавливается.
3. Редуктор 1Ц3У-200 с полым тихоходным валом изготавливается по вариантам сборки 16, 26, 36.
4. Редуктор 1Ц3У-250 с полым валом - изготавливается по вариантам сборки 11П. 12П, 21П, 22П, 31П, 32П с цилиндрическим концом тихоходного вала по вариантам сборки 11, 12, 13, 21, 22, 23, 31, 32, 33.
5. Редукторы 1Ц3У-200 и 1Ц3У-250 с тихоходным валом в виде части зубчатой муфты изготавливаются по вариантам сборки 11, 12, 21, 22, 31, 32.
6. Редуктор 1Ц3У-250 с тихоходным валом в виде части зубчатой муфты и паразитной шестерней изготавливается по вариантам сборки 11, 22, 31, 32.
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками;- нагрузка одного направления и реверсивная;- частота вращения быстроходного вала не более 1500 об/мин;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
1 - этап модернизации
Ц - цилиндрический
3 - трехступенчатый
У - узкий
awт - межосевое расстояние тихоходной ступени (мм)
i – номинальное передаточное отношение
Ц - цилиндрический конец выходного вала
М - конец выходного вала в виде части зубчатой муфты
МШ - конец выходного вала в виде части зубчатой муфты, с паразитной шестерней (для редуктора 1Ц3У-250)
П - с полым выходным валом (для редуктора 1Ц3У-250)
Пример обозначения редуктора 1Ц3У - 200 - 40 - 12 - У3:
редуктор этапа модернизации (1), цилиндрический (Ц), трехступенчатый (3), узкий (У) с межосевым расстоянием тихоходной ступени 200 мм, номинальным передаточным отношением 40, вариантом сборки 12, климатическим исполнением У и категорией размещения 3.
Пример обозначения редуктора 1Ц3У - 250- 20 - 12П - У1:
редуктор этапа модернизации (1), цилиндрический (Ц), трехступенчатый (3), узкий (У) с межосевым расстоянием тихоходной ступени 250 мм, номинальным передаточным отношением 20, вариантом сборки 12, с полым несимметричным выходным валом (П), климатическим исполнением У и категорией размещения 1.

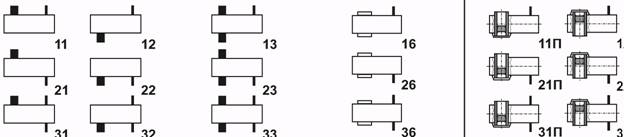

Варианты сборки редукторов по ГОСТ 20373 |
Варианты сборки |
С концами валов под муфты, в виде части зубчатой муфты
|
С концами валов под муфты |
С полым симметричным выходным валом редуктора 1Ц3У-200 |
С полым несимметричным выходным валом редуктора 1Ц3У-250 |
Основные технические данные
• Технические характеристики редукторов приведены в таблице.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности допускаемый крутящий момент на тихоходном валу должен быть понижен на 30%.
• Значения допускаемых радиальных консольных нагрузок на тихоходном валу для редукторов с вариантами сборки 13, 23, 33 и на быстроходном валу для редукторов с вариантами сборки 31, 32, 33, 36 должны быть снижены на 50%.
