Редукторы 2Ц2-100Н, 2Ц2-125Н, 2Ц2-160Н, 2Ц2-200Н, 2Ц2-250Н, 2Ц2-280Н
Назначение: Редукторы цилиндрические двухступенчатые горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров 2Ц2-100Н, 2Ц2-125Н, 2Ц2-160Н, 2Ц2-200Н, 2Ц2-250Н, 2Ц2-280Н используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

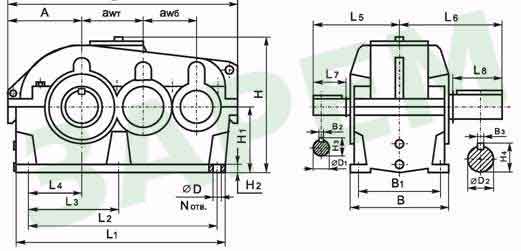

Габаритные и присоединительные размеры
Типоразмер |
i |
awб |
awт |
А |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
2Ц2-100Н |
6,3-40 |
80 |
100 |
135 |
400 |
335 |
285 |
- |
78 |
140 |
185 |
36 |
82 |
2Ц2-125Н |
6,3-31,5 |
100 |
125 |
165 |
525 |
425 |
365 |
- |
100 |
170 |
235 |
42 |
105 |
2Ц2-160Н |
6,3-31,5 |
125 |
160 |
195 |
625 |
528 |
470 |
220 |
130 |
200 |
270 |
58 |
130 |
2Ц2-200Н |
6,3-25 |
160 |
200 |
240 |
780 |
660 |
590 |
265 |
155 |
250 |
335 |
82 |
165 |
31,5 |
230 |
58 |
|||||||||||
2Ц2-250Н |
6,3-31,5 |
200 |
250 |
280 |
940 |
810 |
740 |
370 |
210 |
320 |
375 |
105 |
165 |
2Ц2-280Н |
6,3-25 |
225 |
280 |
310 |
1070 |
900 |
830 |
415 |
235 |
330 |
430 |
105 |
200 |
31,5 |
307 |
82 |
Типоразмер |
i |
øD |
øD1 |
øD2 |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
N |
2Ц2-100Н |
6,3-40 |
18 |
20k6 |
50к6 |
258 |
112 |
22 |
22,5 |
54,5 |
205 |
170 |
6 |
14 |
4 |
2Ц2-125Н |
6,3-31,5 |
18 |
28k6 |
65m6 |
310 |
132 |
22 |
31,0 |
71,0 |
255 |
205 |
8 |
18 |
4 |
2Ц2-160Н |
6,3-31,5 |
18 |
38k6 |
85m6 |
380 |
180 |
25 |
41,5 |
93,0 |
280 |
230 |
10 |
22 |
6 |
2Ц2-200Н |
6,3-25 |
22 |
48k6 |
100m6 |
440 |
212 |
30 |
52,5 |
110,0 |
320 |
270 |
14 |
28 |
6 |
31,5 |
36k6 |
39,5 |
136,0 |
10 |
32 |
|||||||||
2Ц2-250Н |
6,3-31,5 |
26 |
60m6 |
125m6 |
565 |
280 |
45 |
66 |
136,0 |
400 |
330 |
18 |
32 |
6 |
2Ц2-280Н |
6,3-25 |
28 |
65m6 |
140m6 |
600 |
300 |
50 |
71 |
152,0 |
430 |
360 |
18 |
36 |
6 |
31,5 |
50k6 |
53,5 |
14 |
Присоединительные элементы для струйной системы смазки редукторов
Типоразмер |
Передаточное отношение |
Диаметр |
||||||||
6,3 |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
под трубу коллектора, ø g |
под патрубок для отвода масла, ød |
|
2Ц2-125Н |
+ |
- |
- |
- |
- |
- |
- |
- |
G 3/8 - B |
М20x1,5 |
2Ц2-160Н |
+ |
- |
- |
- |
- |
- |
- |
- |
G 3/8 - B |
М24x1,5 |
2Ц2-200Н |
+ |
+ |
+ |
- |
- |
- |
- |
- |
G 3/8 - B |
М24x1,5 |
2Ц2-250Н |
+ |
+ |
+ |
- |
- |
- |
- |
- |
G 3/4 - B |
М42x2 |
2Ц2-280Н |
+ |
+ |
- |
- |
- |
- |
- |
- |
G 3/4 - B |
М42x2 |
“+” - требуется струйная смазка
“-” - струйная смазка не требуется
Размеры конических концов валов
входной вал выходной вал
Типоразмер |
i |
a1 |
a2 |
a3 |
a4 |
a5 |
øa6 |
øa7 |
a8 |
øa9 |
2Ц2-100Н |
6,3-40 |
50 |
36 |
18,0 |
4 |
19,70 |
18,20 |
20 |
154 |
М12x1,5 |
2Ц2-125Н |
6,3-31,5 |
60 |
42 |
21,0 |
5 |
27,90 |
25,90 |
28 |
188 |
М16x1,5 |
2Ц2-160Н |
6,3-31,5 |
80 |
58 |
29,0 |
6 |
37,60 |
35,10 |
38 |
222 |
М24x2 |
2Ц2-200H |
6,3-25 |
110 |
82 |
41,0 |
12 |
46,90 |
43,90 |
48 |
278 |
М30x2 |
31,5 |
80 |
58 |
29,0 |
6 |
35,60 |
33,10 |
36 |
252 |
М20x1,5 |
|
2Ц2-250H |
6,3-31,5 |
140 |
105 |
52.5 |
16 |
58,75 |
54,75 |
60 |
355 |
М42x3 |
2Ц2-280Н |
6,3-25 |
140 |
105 |
52.5 |
16 |
63,75 |
59,75 |
65 |
365 |
М42x3 |
31,5 |
110 |
82 |
41,0 |
12 |
48,90 |
45,90 |
50 |
335 |
М36x3 |
Типоразмер |
b1 |
b2 |
b3 |
b4 |
b5 |
øb6 |
øb7 |
b8 |
øb9 |
2Ц2-100Н |
110 |
82 |
41,0 |
12 |
48,90 |
45,90 |
50 |
213 |
М36x3 |
2Ц2-125Н |
140 |
105 |
52.5 |
16 |
65,50 |
61,50 |
65 |
270 |
М42x3 |
2Ц2-160Н |
170 |
130 |
65,0 |
20 |
83,00 |
78,50 |
85 |
310 |
М56x4 |
2Ц2-200H |
170 |
130 |
65,0 |
22 |
88,50 |
83,50 |
90 |
345 |
М64x4 |
2Ц2-250H |
210 |
165 |
82.5 |
28 |
122,75 |
116,75 |
125 |
420 |
М90x4 |
2Ц2-280Н |
250 |
200 |
100,0 |
32 |
137,00 |
130,00 |
140 |
480 |
М100x4 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
Для редуктора с концом тихоходного вала в виде зубчатой полумуфты с различными модулями (m) и числами зубьев (z) при заявке необходимо указывать требуемые значения m и z.
Типоразмер |
f |
øf1 |
øf2 |
øf3 |
f4 |
f5 |
f6 |
m |
z |
2Ц2-100Н |
165 |
72 F8 |
85 |
168 |
38 |
20 |
9 |
4 |
40 |
2Ц2-125Н |
185 |
72 F8 |
85 |
168 |
38 |
20 |
9 |
||
2Ц2-160Н |
225 |
120 F8 |
150 |
232 |
50 |
35 |
14 |
56 |
|
2Ц2-200Н |
253 |
120 F8 |
150 |
232 |
50 |
35 |
14 |
4 |
56 |
240 |
110 F8 |
130 |
252 |
60 |
30 |
10 |
6 |
40 |
|
2Ц2-250Н |
310 |
150 F8 |
180 |
336 |
65 |
40 |
15 |
8 |
|
2Ц2-280Н |
340 |
160 F8 |
200 |
420 |
70 |
50 |
15 |
10 |
Размеры конца тихоходного вала для присоединения приборов и автоматики
Типоразмер
|
e |
øe1 |
øe2 |
øe3 |
øe4 |
2Ц2-100Н |
110 |
50 h10 |
24 h8 |
14 |
M6-7H |
2Ц2-125Н |
135 |
65 h10 |
24 h8 |
14 |
M6-7H |
2Ц2-160Н |
145 |
85 h10 |
75 h8 |
55 |
M8-7H |
2Ц2-200Н |
175 |
100 h10 |
75 h8 |
55 |
M8-7H |
2Ц2-250Н |
215 |
130 h10 |
75 h8 |
55 |
M8-7H |
2Ц2-280Н |
235 |
140 h10 |
75 h8 |
55 |
M8-7H |

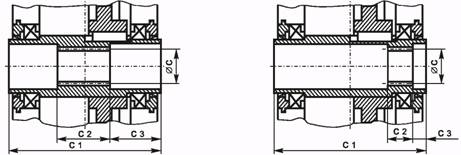

Размеры полого шлицевого тихоходного вала
симметричного вала редуктора 2Ц2-160Н несимметричного вала редуктора 2Ц2-200Н
Типоразмер |
Передаточные отношения |
c1 |
c2 |
c3 |
Вид внутренних шлицев |
øс |
2Ц2-160Н |
6.3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0 |
270 |
90 |
90 |
Шлицы |
70x2,5x9Н |
2Ц2-200Н |
6.3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0 |
330 |
80 |
16 |
Шлицы |
в-10x102x112Н12x16D9 |
Размеры полного тихоходного вала со шпоночным пазом
Типоразмер |
øс4 |
с5 |
с6 |
øс7 |
с8 |
с9 |
с10 |
с11 |
2Ц2-100Н |
45 |
48,8 |
14 |
50 |
23 |
30 |
100 |
206 |
;2Ц2-125Н |
55 |
59,3 |
16 |
60 |
20 |
40 |
125 |
245 |
2Ц2-160Н |
70 |
74,9 |
20 |
75 |
30 |
40 |
130 |
270 |
2Ц2-200Н |
90 |
95,4 |
25 |
95 |
30 |
40 |
190 |
330 |
2Ц2-250Н |
125 |
132,4 |
32 |
130 |
35 |
70 |
210 |
420 |
2Ц2-280Н |
125 |
132,4 |
32 |
130 |
35 |
70 |
240 |
450 |
Технические характеристики
Типоразмер редуктора |
2Ц2-100Н |
|||||||||
Номинальное передаточное отношение, i |
6,3 |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
475 |
600 |
630 |
600 |
560 |
|||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
710 |
630 |
560 |
530 |
450 |
250 |
224 |
190 |
|
тихоходного |
5300 |
6000 |
6300 |
6000 |
||||||
Масса, кг |
43 |
Примечание:

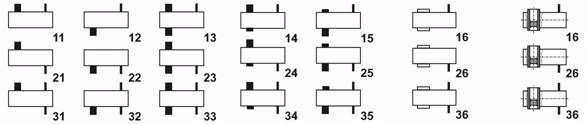

1. Редуктор 2Ц2-100Н схем сборок 31, 32, 33, 34, 35, 36 с i = 20; 25; 31,5; 40 не изготавливается.
2. Редуктор 2Ц2-100Н с передаточными отношениями 25,0; 31,5; 40,0 с полым тихоходным валомне изготавливается.
Типоразмер редуктора |
2Ц2-125Н |
||||||||
Номинальное передаточное отношение, i |
6,3 |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
1200 |
1250 |
|||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
1120 |
1000 |
900 |
800 |
710 |
670 |
560 |
530 |
тихоходного |
8500 |
9000 |
|||||||
Масса, кг |
89 |
Примечание: Редуктор 2Ц2-125Н с передаточными отношениями 25,0 и 31,5 с полым тихоходным валом не изготавливается.
Типоразмер редуктора |
2Ц2-160Н |
||||||||
Номинальное передаточное отношение, i |
6,3 |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
2000 |
||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
1140 |
2000 |
1786 |
1600 |
1400 |
1260 |
1130 |
1000 |
тихоходного |
11000 |
||||||||
Масса, кг |
135 |
Примечание: Редуктор 2Ц2-160Н с передаточным отношением 31,5 с полым тихоходным валом не изготавливается.
Типоразмер редуктора |
2Ц2-200Н |
||||||||
Номинальное передаточное отношение, i |
6,3 |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
4500 |
5000 |
4500 |
3800 |
|||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
3500 |
3100 |
2800 |
2500 |
2100 |
1000 |
900 |
|
тихоходного |
17700 |
16700 |
15400 |
||||||
Масса, кг |
305 |
Примечание: Редуктор 2Ц2-200Н с передаточным отношением 31,5 с полым шлицевым тихоходным валом не изготавливается.
Типоразмер редуктора |
2Ц2-250Н |
||||||||
Номинальное передаточное отношение, i |
6,3 |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
7000 |
7500 |
|||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
3200 |
2500 |
2000 |
|||||
тихоходного |
21600 |
||||||||
Масса, кг |
585 |
Примечание: Редуктор 2Ц2-250Н с передаточными отношениями 25,0 и 31,5 с полым тихоходным валом не изготавливается.
Типоразмер редуктора |
2Ц2-280Н |
||||||||
Номинальное передаточное отношение, i |
6,3 |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
9500 |
10000 |
|||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
4750 |
4200 |
3900 |
3500 |
3100 |
2800 |
2500 |
2200 |
тихоходного |
24000 |
25000 |
|||||||
Масса, кг |
760 |
Примечание: Редуктор 2Ц2-280Н с передаточными отношениями 20,0; 25,0 и 31,5 с полым тихоходным валом не изготавливается.
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Пример обозначения редуктора 2Ц2 - 250Н - 10 - 12 КвхЦвых С - У1:
редуктор этапа модернизации (2), цилиндрический (Ц), двухступенчатый (2), с межосевым расстоянием тихоходной ступени 250 мм, передачами Новикова (Н), номинальным передаточным отношением 10, вариантом сборки 12, коническим концом входного вала (Квх) и цилиндрическим концом выходного вала (Цвых), коллектором для струйной смазки (С), климатическим исполнением У и категорией размещения 1.
Условные обозначения:
2 - этап модернизации
Ц - цилиндрический
2 - двухступенчатый
awт - межосевое расстояние
тихоходной ступени (мм)
Н - с передачами Новикова
i – номинальное передаточное отношение
Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
Пшл - с полым шлицевым выходным валом
Пшп - с полым выходным валом со шпоночным пазом
С - исполнение редуктора с элементами для присоединения к струйной системе смазки
М - конец выходного вала в виде части зубчатой муфты(модуль, число зубьев)
Варианты сборки редукторов по ГОСТ 20373
Основные
|
Для подключения приборов и автоматики |
С полым симметричным выходным валом |
С полым несимметричным выходным валом редуктора 2Ц2-200Н |
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4 < а < 30 - на 16%; 30 < а < 120 - на 20%; 120 < а < 240 - на 30%.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах параметрами и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени при непрерывном режиме работы должна составлять не более двух в час .
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 4 %.
