Редукторы 2Ц3вк(ф)-100, 2Ц3вк(ф)-125, 2Ц3вк(ф)-160, 3Ц3вк(ф)-160, 3Ц3вк(ф)-200, 3Ц3вк(ф)-250
Назначение: Редукторы цилиндрические трехступенчатые вертикальные с эвольвентными зубчатыми передачами 2Ц3вк(ф)-100, 2Ц3вк(ф)-125, 2Ц3вк(ф)-160 (3Ц3вк(ф)-160), 3Ц3вк(ф)-200, 3Ц3вк(ф)-250 предназначены для изменения крутящих моментов и уменьшения чисел оборотов в приводах различных машин и механизмов, работающих в повторно-кратковременном режиме.
Габаритные и присоединительные размеры редукторов в неразъемных корпусах 2Ц3вк(ф)-100, 2Ц3вк(ф)-125, 2Ц3вк(ф)-160, 5Ц3вк(ф)-100, 5Ц3вк(ф)-125, 5Ц3вк(ф)-160
Габаритные и присоединительные размеры редукторов в разъемных корпусах
3Ц3вк(ф)-160, 3Ц3вк(ф)-200, 3Ц3вк(ф)-250, 5Ц3вк(ф)-160, 5Ц3вк(ф)-200, 5Ц3вк(ф)-250
|
Типоразмер |
awб |
awпр |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
|
2Ц3вк(ф)-100, 5Ц3вк(ф)-100 |
80 |
100 |
100 |
235,5 |
174 |
148,5 |
135 |
67 |
12 |
168 |
316,5 |
70 |
16 |
|
|
2Ц3вк(ф)-125, 5Ц3вк(ф)-125 |
80 |
125 |
125 |
265 |
204 |
163 |
180 |
177 |
340 |
85 |
||||
|
2Ц3вк(ф)-160 5Ц3вк(ф)-160 |
i=10 |
120 |
140 |
160 |
300 |
236 |
181 |
200 |
112 |
280* |
455* |
100 |
20* |
|
|
i=12,5-80 |
82 |
250* |
425* |
|||||||||||
|
3Ц3вк(ф)-200, 5Ц3вк(ф)-200 |
125 |
160 |
200 |
351 |
260 |
221 |
112 |
176 |
392 |
120 |
18 |
|||
|
3Ц3вк(ф)-250, 5Ц3вк(ф)-250 |
160 |
200 |
250 |
395 |
314 |
238 |
15 |
185 |
435 |
153 |
||||
|
Типоразмер |
B |
B1 |
H |
H1 |
H2 |
H3 |
H4 |
2Ц3вк(ф)-100, 5Ц3вк(ф)-100 |
240 |
40 |
529 |
118 |
170 |
113 |
23 |
|
2Ц3вк(ф)-125, 5Ц3вк(ф)-125 |
292 |
600 |
140 |
185 |
|||
|
2Ц3вк(ф)-160, (3Ц3вк(ф)-160), |
348* |
50 |
748 |
168 |
100 |
138 |
30 |
|
3Ц3вк(ф)-200, 5Ц3вк(ф)-200 |
400 |
60 |
848 |
210 |
123 |
32 |
|
|
3Ц3вк(ф)-250, 5Ц3вк(ф)-250 |
510 |
80 |
1047 |
248 |
154 |
38 |
Размеры со (*) даны для неразъемного корпуса.
Для разъемного корпуса - L6 =170 (i=10) 140 (i=12,5-80); L7 =346 (i=10) 316 (i=12,5-80); B=335; L9 =18.
| Типоразмер |
øD |
øD1 |
øD2 |
øD3 |
øD4 |
øD5 |
m |
z |
|
2Ц3вк(ф)-100, 5Ц3вк(ф)-100 |
18 |
14 |
55 h8 |
230 H7 |
265 |
300 |
2,5 |
20 |
|
|
2Ц3вк(ф)-125, 5Ц3вк(ф)-125 |
|||||||||
|
2Ц3вк(ф)-160 5Ц3вк(ф)-160 |
i=10 |
22 |
18 |
80 h8 |
250 H7 |
300 |
350 |
30 |
|
|
i=12,5-80 |
14 |
230H7 |
265 |
300 |
|||||
|
3Ц3вк(ф)-200, 5Ц3вк(ф)-200 |
26 |
18 |
250 H7 |
300 |
350 |
||||
|
3Ц3вк(ф)-250, 5Ц3вк(ф)-250 |
30 |
100 h8 |
38 |
||||||
Размеры конического конца быстроходного вала
| Типоразмер |
a |
a1 |
a2 |
a3 |
a4 |
øa5 |
øa6 |
øa7 |
2Ц3вк(ф)-1005Ц3вк(ф)-100 |
60 |
42 |
21 |
5 |
24,9 |
22,9 |
25 |
М16x1,5 |
|
2Ц3вк(ф)-125 |
||||||||
|
2Ц3вк(ф)-160 |
27,9 |
25,9 |
28 |
М16x1,5 |
||||
|
3Ц3вк(ф)-200 |
80 |
58 |
29 |
6 |
34,6 |
32,1 |
35 |
М20x1,5 |
|
3Ц3вк(ф)-250 |
37,6 |
35,1 |
38 |
М24x2 |

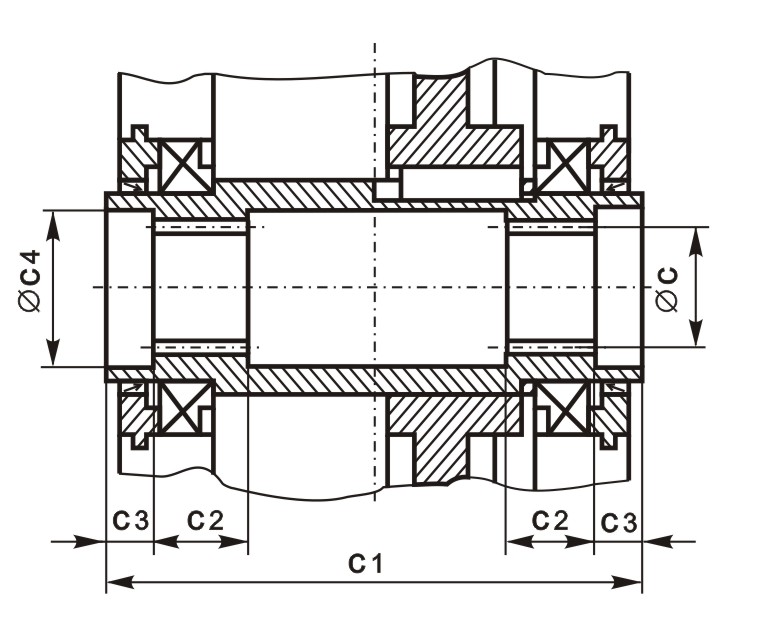

Размеры полого шлицевого тихоходного вала
| Типоразмер |
с1 |
c2 |
c3 |
Ис- |
øc4 |
øс ГОСТ 6033 |
2Ц3вк(ф)-100
|
174 |
35 |
25 |
Исп. 1 |
50 |
45x2x9Н |
|
Исп. 2 |
40 |
35xН8x2 |
||||
|
2Ц3вк(ф)-125 |
204 |
38 |
Исп. 1 |
55 |
50x2x9Н |
|
|
Исп. 2 |
45xН8x2 |
|||||
|
2Ц3вк(ф)-160 |
236 |
42 |
37 |
Исп. 1 |
70 |
65x2x9Н |
|
Исп. 2 |
65xН8x2 |
|||||
|
3Ц3вк(ф)-200 |
260 |
60 |
64 |
Исп. 1 |
85 |
80x2,5x9Н |
|
Исп. 2 |
75 |
70xН8x2,5 |
||||
|
3Ц3вк(ф)-250 |
314 |
70 |
71 |
Исп. 1 |
105 |
100x2,5x9Н |
|
Исп. 2 |
95 |
90xН8x2,5 |
Размеры полого тихоходного вала со шпоночным пазом
|
Типоразмер |
øс5 |
с6 |
с7 |
øс8 |
с9 |
с10 |
с11 |
2Ц3вк(ф)-100
|
40 |
43,3 |
12 |
50 |
25 |
35 |
174 |
|
2Ц3вк(ф)-125 |
45 |
48,3 |
55 |
38 |
204 |
||
|
2Ц3вк(ф)-160 |
60 |
64,4 |
18 |
72 |
37 |
42 |
236 |
|
3Ц3вк(ф)-200 |
75 |
79,9 |
20 |
90 |
64 |
60 |
260 |
|
3Ц3вк(ф)-250 |
95 |
100,4 |
25 |
110 |
71 |
70 |
314 |
Технические характеристики
| Типоразмер редуктора |
2Ц3вк-100 (2Ц3вкф-100) |
|||||||
|
Номинальное передаточное |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
|
|
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный |
280 |
||||||
|
Тяжелый |
290 |
300 |
320 |
|||||
|
Средний |
330 |
350 |
390 |
|||||
|
Легкий |
340 |
400 |
650 |
|||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
460 |
250 |
220 |
200 |
175 |
155 |
140 |
|
|
Масса, кг |
42 (46) |
|||||||
|
Типоразмер редуктора |
2Ц3вк-125 (2Ц3вкф-125) |
||||||||
|
Номинальное передаточное |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
|
|
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный |
560 |
|||||||
|
Тяжелый |
560 |
580 |
600 |
||||||
|
Средний |
600 |
650 |
700 |
||||||
|
Легкий |
700 |
770 |
1100 |
||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
600 |
550 |
480 |
430 |
240 |
215 |
190 |
170 |
|
|
Масса, кг |
73 (75) |
||||||||
|
Типоразмер редуктора |
2Ц3вк-160 (2Ц3вкф-160) |
|||||||||||
|
Номинальное передаточное |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
||
|
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный |
1100 |
||||||||||
|
Тяжелый |
1100 |
1200 |
1350 |
|||||||||
|
Средний |
1300 |
1400 |
1500 |
1600 |
||||||||
|
Легкий |
1400 |
1500 |
3000 |
|||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
850 |
755 |
680 |
600 |
550 |
485 |
425 |
240 |
215 |
190 |
||
|
Масса, кг |
2Ц3вк-160 (2Ц3вкф-160) |
114 (130) |
||||||||||
|
3Ц3вк-160 (3Ц3вкф-160) |
138 (150) |
|||||||||||
Примечание:
Редуктор 3Ц3вк(ф)-160 изготавливается в разъемном корпусе.
Редуктор 2Ц3вк(ф)-160 изготавливается в неразъемном корпусе.
Типоразмер редуктора |
3Ц3вк-200 (3Ц3вкф-200) |
|||||||||||
|
Номинальное передаточное |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100.0 |
|
|
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный |
2500 |
||||||||||
|
Тяжелый |
2600 |
3100 |
3300 |
|||||||||
|
Средний |
3200 |
3600 |
4000 |
|||||||||
|
Легкий |
4000 |
6500 |
||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
1000 |
800 |
650 |
500 |
450 |
250 |
||||||
|
Масса, кг |
212 (224) |
|||||||||||
|
Типоразмер редуктора |
3Ц3вк-250 (3Ц3вкф-250) |
||||||||||
|
Номинальное передаточное |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100.0 |
|
|
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный |
4500 |
|||||||||
|
Тяжелый |
5000 |
5400 |
5800 |
||||||||
|
Средний |
5700 |
6200 |
6800 |
||||||||
|
Легкий |
7800 |
12000 |
|||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
2200 |
2000 |
1100 |
1000 |
900 |
800 |
700 |
640 |
560 |
500 |
|
|
Масса, кг |
360 (370) |
||||||||||
Редукторы всех вариантов сборки выполняются с полым тихоходным валом а) шлицевым , при этом шлицы выполняются эвольвентными и в двух исполнениях: Исполнение 1 - аналог производства Чехии; Исполнение 2 - аналог производства Санкт-Петербурга; б) со шпоночным пазом.
Условия эксплуатации:
- работа в повторно-кратковременных режимах, т. е. при переменных нагрузках с периодическими остановками,- нагрузка одного направления и реверсивная;- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Пример обозначения редуктора 3Ц3вкф - 200 - 25 - 37 Пшл(80 х 2,5 х 9Н) - У3:
редуктор этапа модернизации (3), цилиндрический (Ц), трехступенчатый (3), вертикальный (вк), фланцевый (ф), межосевым расстоянием тихоходной ступени 200 мм, номинальным передаточным отношением 25, вариантом сборки 37, полым шлицевым тихоходным валом (Пшл) вариант исполнения 80 х 2,5 х 9Н, климатическим исполнением У и категорией размещения 3.
Условные обозначения:
2 (3) - этап модернизации
Ц - цилиндрический
3 - трехступенчатый
вк - вертикальный
ф - фланцевый
awт - межосевое расстояние тихоходной ступени (мм)
i – номинальное передаточное отношение
П шл - полый шлицевый тихоходный вал
П шп - полый тихоходный вал со шпоночным пазом

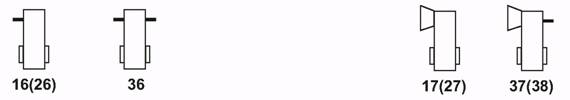

Варианты сборки редукторов по ГОСТ 20373
| Основные 2Ц3вк, 3Ц3вк |
С фланцевым исполнением 2Ц3вкф, 3Ц3вкф |
Основные технические данные
• Технические характеристики редукторов при длительной работе с постоянной и переменной по величине нагрузкой в реверсивном режиме работы, температуре окружающего воздуха в пределах 15 - 25ОС приведены в таблицах.
• Номинальная частота вращения быстроходного вала 25 (1500) с-1 (об/мин).
• Редукторы допускают кратковременные перегрузки по отношению к моментам, приведенным в таблицах, если общее время действия этих перегрузок не превышает 250 часов.
• При этом коэффициент, характеризующий максимально допустимую кратковременную перегрузочную способность редукторов, составляет:
- для редукторов 2Ц3вк(ф)-100; 125; 160 - 2,8;
- для редукторов 3Ц3вк(ф)-200; 250 - 2,5.
• Для двухконцевого исполнения быстроходного вала допускаемая радиальная консольная нагрузка должна быть снижена на 50%.
• Фактические передаточные отношения редукторов не отличаются от номинальных более чем на 5%.
