Редукторы 5Ц2-100, 5Ц2-125, 5Ц2-160, 5Ц2-200, 5Ц2-250
Назначение: Редукторы цилиндрические двухступенчатые горизонтальные с твердыми шлифованными зубчатыми парами эвольвентного зацепления общемашиностроительного применения типоразмеров 5Ц2-100, 5Ц2-125, 5Ц2-160, 5Ц2-200, 5Ц2-250 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

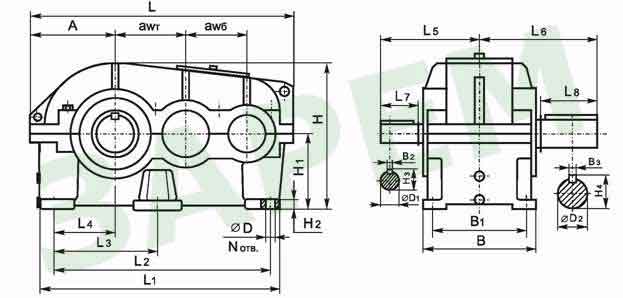

Габаритные и присоединительные размеры
Типоразмер |
I |
awб |
awт |
А |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
5Ц2-100 |
6,3 - 25 |
80 |
100 |
135 |
400 |
335 |
285 |
- |
78 |
140 |
185 |
36 |
82 |
5Ц2-125 |
6,3 - 25 |
100 |
125 |
165 |
525 |
425 |
365 |
- |
100 |
170 |
235 |
42 |
105 |
5Ц2-160 |
6,3 - 25 |
125 |
160 |
195 |
625 |
528 |
470 |
220 |
130 |
200 |
270 |
58 |
130 |
5Ц2-200 |
6,3 - 20 |
160 |
200 |
240 |
780 |
660 |
590 |
265 |
155 |
250 |
335 |
82 |
165 |
25 |
230 |
58 |
|||||||||||
5Ц2-250 |
6,3 - 25 |
200 |
250 |
280 |
940 |
810 |
740 |
370 |
210 |
320 |
375 |
105 |
Типоразмер |
i |
øD |
øD1 |
øD2 |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
Nотв. |
5Ц2-100 |
6.3-25 |
18 |
20k6 |
50к6 |
258 |
112 |
22 |
22,5 |
54,5 |
205 |
170 |
6 |
14 |
4 |
5Ц2-125 |
6.3-25 |
18 |
28k6 |
65m6 |
310 |
132 |
22 |
31,0 |
71,0 |
255 |
205 |
8 |
18 |
4 |
5Ц2-160 |
6.3-25 |
18 |
38k6 |
85m6 |
380 |
180 |
25 |
41,5 |
93,0 |
280 |
230 |
10 |
22 |
6 |
5Ц2-200 |
6.3-20 |
22 |
48k6 |
100m6 |
440 |
212 |
30 |
52,5 |
110,0 |
320 |
270 |
14 |
28 |
|
25 |
36k6 |
39.5 |
10 |
|||||||||||
5Ц2-250 |
6.3-25 |
26 |
60m6 |
125m6 |
565 |
280 |
45 |
66,0 |
136,0 |
400 |
330 |
18 |
32 |
Присоединительные элементы для струйной системы смазки редукторов
Типоразмер |
Передаточное отношение |
Диаметр |
|||||||
6,3 |
8 |
10 |
12,5 |
16 |
20 |
25 |
под трубу коллектора, øg |
под патрубок для отвода масла, ød |
|
5Ц2-125 |
+ |
- |
- |
- |
- |
- |
- |
G 3/8 - B |
М20x1,5 |
5Ц2-160 |
+ |
- |
- |
- |
- |
- |
- |
G 3/8 - B |
М24x1,5 |
5Ц2-200 |
+ |
+ |
+ |
- |
- |
- |
- |
||
5Ц2-250 |
+ |
+ |
+ |
- |
- |
- |
- |
G 3/4 - B |
М42x2 |
<+>-требуется струйная смазка
<->-струйная смазка не требуется

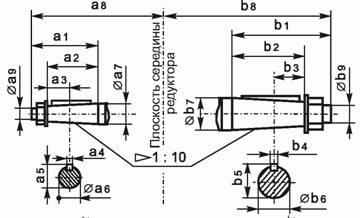

Размеры конических концов валов
Типоразмер |
i |
a1 |
a2 |
a3 |
a4 |
a5 |
øa6 |
øa7 |
a8 |
øa7 |
5Ц2-100 |
6.3 - 25 |
50 |
36 |
18,0 |
4 |
19,70 |
18,20 |
20 |
154 |
M12x1,5 |
5Ц2-125 |
6.3 - 25 |
60 |
42 |
21,0 |
5 |
31,90 |
25,90 |
28 |
188 |
M16x1,5 |
5Ц2-160 |
6.3 - 25 |
80 |
58 |
29,0 |
6 |
37,60 |
35,10 |
38 |
222 |
M24x2 |
5Ц2-200 |
6.3 - 20 |
110 |
82 |
41,0 |
12 |
46,90 |
43,90 |
48 |
278 |
M30x2 |
25 |
80 |
58 |
29,0 |
6 |
35,6 |
33,10 |
36 |
252 |
M20x1 | |
5Ц2-250 |
6.3 - 25 |
140 |
105 |
52.5 |
16 |
58,75 |
54,75 |
60 |
355 |
M42x3 |
Типоразмер |
b1 |
b2 |
b3 |
b4 |
b5 |
øb6 |
øb7 |
b8 |
øb9 |
5Ц2-100 |
110 |
82 |
41,0 |
12 |
48,90 |
45,90 |
50 |
213 |
М36x3 |
5Ц2-125 |
140 |
105 |
52.5 |
16 |
65,50 |
61,50 |
65 |
270 |
М42x3 |
5Ц2-160 |
170 |
130 |
65,0 |
20 |
83,00 |
78,50 |
85 |
310 |
М56x4 |
5Ц2-200 |
170 |
130 |
65,0 |
22 |
88,50 |
83,50 |
90 |
345 |
М64x4 |
5Ц2-250 |
210 |
165 |
82.5 |
28 |
122,75 |
116,75 |
125 |
420 |
М90x4 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
Для редуктора с концом тихоходного вала в виде зубчатой полумуфты с различными модулями (m) и числами зубьев (z) при заявке необходимо указывать требуемые значения m и z.
Типоразмер |
f |
øf1 |
øf2 |
øf3 |
f4 |
f5 |
f6 |
m |
z |
5Ц2-100 |
165 |
72 F8 |
85 |
168 |
38 |
20 |
9 |
4 |
40 |
5Ц2-125 |
185 |
72 F8 |
85 |
168 |
38 |
20 |
9 |
||
5Ц2-160 |
225 |
120 F8 |
150 |
232 |
50 |
35 |
14 |
56 |
|
5Ц2-200 |
240 |
110 F8 |
130 |
252 |
60 |
30 |
10 |
6 |
40 |
5Ц2-250 |
310 |
150 F8 |
180 |
336 |
65 |
40 |
15 |
8 |
Размеры конца тихоходного вала для присоединения приборов и автоматики
Типоразмер
|
e |
øe1 |
øe2 |
øe3 |
øe4 |
5Ц2-100 |
110 |
50 h10 |
24 h8 |
14 |
M6-7H |
5Ц2-125 |
135 |
65 h10 |
|||
5Ц2-160 |
145 |
85 h10 |
75 h8 |
55 |
M8-7H |
5Ц2-200 |
175 |
100 h10 |
|||
5Ц2-250 |
220 |
130 h10 |

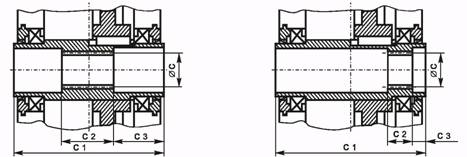

Размеры полного шлицевого тихоходного вала
симметричного вала редуктора 5Ц2-160 несимметричного вала редуктора 5Ц2-200
Типоразмер |
Передаточные |
c 1 |
c 2 |
c 3 |
Вид внутренних шлицев |
øс |
5Ц2-160 |
6.3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0 |
270 |
90 |
90 |
Шлицы |
70x2,5x9Н |
5Ц2-200 |
6.3; 8,0; 10,0; 12,5; 16,0; 20,0 |
330 |
80 |
16 |
Шлицы |
в-10x102x112Н12x16D9 |
Размеры полного тихоходного вала со шпоночным пазом
Типоразмер |
øс4 H7 |
с5 |
с6 |
øс7 Js9 |
с8 |
с9 |
с10 |
с11 |
5Ц2-100 |
45 |
48,8 |
14 |
50 |
23 |
30 |
100 |
206 |
5Ц2-125 |
55 |
59,3 |
16 |
60 |
20 |
40 |
125 |
245 |
5Ц2-160 |
70 |
74,9 |
20 |
75 |
30 |
130 |
270 |
|
5Ц2-200 |
90 |
95,4 |
25 |
95 |
190 |
330 |
||
5Ц2-250 |
125 |
132,4 |
32 |
130 |
35 |
70 |
210 |
420 |
Технические характеристики
Типоразмер редуктора |
5Ц2-100 |
|||||||||||||
Номинальное передаточное отношение, i |
6,3 |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
|||||||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
режим работы |
Непрерыв.(Н), ПВ100% |
650 |
870 |
820 |
870 |
900 |
|||||||
Тяжелый (Т), ПВ 40% |
1000 |
1100 |
||||||||||||
Средний (С), ПВ 25% |
1000 |
1200 |
||||||||||||
Легкий (Л), ПВ 15% |
1100 |
1300 |
1400 |
|||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
750 |
720 |
660 |
570 |
500 |
||||||||
тихоходного |
6300 |
7500 |
7200 |
7500 |
||||||||||
Масса, кг |
43 |
Примечание:
1. Редуктор 5Ц2-100 схем сборок 31, 32, 33, 34, 35, 36 с i = 20; 25 не изготавливается.
2. Редуктор 5Ц2-100 с передаточным отношением 25,0 с полым тихоходным валом не изготавливается.
;
Типоразмер редуктора |
5Ц2-125 |
|||||||||
Номинальное передаточное отношение, i |
6,3 |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
|||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
режим работы |
Непрерыв.(Н), ПВ100% |
1300 |
1400 |
1600 |
2000 |
||||
Тяжелый (Т), ПВ 40% |
2000 |
2400 |
||||||||
Средний (С), ПВ 25% |
3000 |
2400 |
||||||||
Легкий (Л), ПВ 15% |
3000 |
3800 |
3100 |
|||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
1100 |
1000 |
800 |
||||||
тихоходного |
9000 |
9350 |
10000 |
11200 |
||||||
Масса, кг |
91 |
Примечание: Редуктор 5Ц2-125 с передаточным отношением 25,0 с полым тихоходным валом
не изготавливается.
Типоразмер редуктора |
5Ц2-160 |
||||||||||||
Номинальное передаточное отношение, i |
6,3 |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
||||||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
режим |
Непрерывный (Н), |
3000 |
3200 |
3500 |
3600 |
3800 |
3600 |
|||||
Тяжелый (Т), ПВ 40% |
4000 |
5000 |
4500 |
||||||||||
Средний (С), ПВ 25% |
5500 |
6000 |
5600 |
||||||||||
Легкий (Л), ПВ 15% |
6000 |
6500 |
7000 |
6500 |
|||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
2700 |
2500 |
2300 |
2100 |
1200 |
1100 |
960 |
|||||
тихоходного |
14000 |
14900 |
15400 |
15000 |
|||||||||
Масса, кг |
145 |
Типоразмер редуктора |
5Ц2-200 |
||||||||||
Номинальное передаточное отношение, i |
6,3 |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
||||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
режим |
Непрерывный (Н), |
5600 |
6300 |
7000 |
||||||
Тяжелый (Т), ПВ 40% |
9000 |
10000 |
9800 |
||||||||
Средний (С), ПВ 25% |
10000 |
11000 |
|||||||||
Легкий (Л), ПВ 15% |
11000 |
12000 |
13000 |
||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
4000 |
3500 |
3000 |
2500 |
2200 |
|||||
тихоходного |
20000 |
21200 |
|||||||||
Масса, кг |
280 |
Типоразмер редуктора |
5Ц2-250 |
|||||||||
Номинальное передаточное отношение, i |
6,3 |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
|||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
режим |
Непрерывный (Н), |
10000 |
11000 |
14200 |
13500 |
||||
Тяжелый (Т), ПВ 40% |
18000 |
15000 |
18000 |
17500 |
||||||
Средний (С), ПВ 25% |
21000 |
22000 |
23000 |
23250 |
||||||
Легкий (Л), ПВ 15% |
21000 |
23000 |
27500 |
|||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
4200 |
3700 |
3300 |
2500 |
|||||
тихоходного |
25000 |
26200 |
29800 |
29000 |
||||||
Масса, кг |
515 |
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
С - исполнение
5 - этап модернизации
Ц - цилиндрический
2 - двухступенчатый
awт - межосевое расстояние тихоходной ступени (мм)
i – номинальное передаточное отношение
Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
Пшл - с полым шлицевым выходным валом
Пшп - с полым выходным валом со шпоночным пазом
М - конец выходного вала в виде части зубчатой муфты
С - исполнение редуктора с элементами для присоединения к струйной системе смазки
Пример обозначения редуктора 5Ц2 - 200 - 10 - 12 КвхЦвых С - У1:
редуктор этапа модернизации (5), цилиндрический (Ц), двухступенчатый (2), с межосевым расстоянием тихоходной ступени 200 мм, номинальным передаточным отношением 10, вариантом сборки 12, коническим концом быстроходного вала (Квх) и цилиндрическим концом тихоходного вала (Цвых), коллектором для струйной смазки (С), климатическим исполнением У и категорией размещения 1.

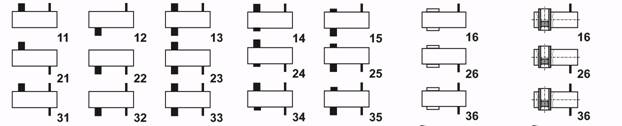

Варианты сборки редукторов по ГОСТ 20373
Основные
|
Для подключения приборов и автоматики |
С полным симметричным выходным валом |
С несимметричным выходным валом |
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Редукторы допускают кратковременные перегрузки, возникающие во время пусков и остановок двигателя, в два раза превышающие номинальные крутящие моменты на тихоходном валу, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3х106 в течение всего срока службы редуктора в непрерывном режиме.
• При применении редукторов с концом выходного вала в виде части зубчатой муфты консольные нагрузки могут быть повышены на 20%.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных
нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 4 %.
