Редукторы 5Ц3-125, 5Ц3-160, 5Ц3-200, 5Ц3-250

Назначение: Редукторы цилиндрические трехступенчатые горизонтальные с твердыми шлифованными зубчатыми парами эвольвентного зацепления общемашиностроительного применения типоразмеров 5Ц3-125, 5Ц3-160, 5Ц3-200, 5Ц3-250 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

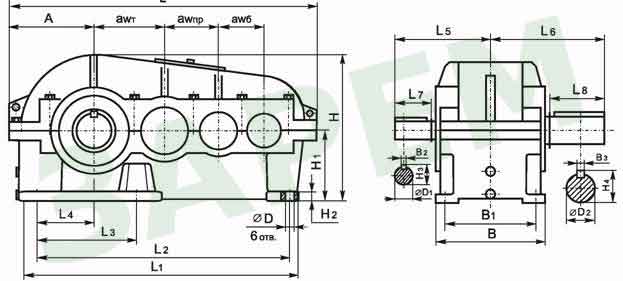

Габаритные и присоединительные размеры

трехступенчатый

Типоразмер	awб	awпр	awт	А	L	L1	L2	L3	L4	L5	L6	L7	L8
5Ц3-125	80	100	125	165	585	515	455	230	100	160	235	36	105
5Ц3-160	100	125	160	195	735	638	580	220	130	184	270	42	130
5Ц3-200	125	160	200	230	826	716	656	328	155	230	335	58	165
5Ц3-250	160	200	250	280	1075	975	905	370	210	295	375	82	165

Типоразмер	øD	øD1	øD2	H	H1	H2	H3	H4	В	B1	B2	B3
5Ц3-125	18	20 k6	65 m6	310	132	22	23	71	255	205	6	18
5Ц3-160	18	28 k6	85 m6	380	180	25	31	93	280	230	8	22
5Ц3-200	22	38 k6	100 m6	430	212	35	41,5	110	320	270	10	28
5Ц3-250	26	40 k6	125 m6	565	280	45	44	136	400	330	12	32

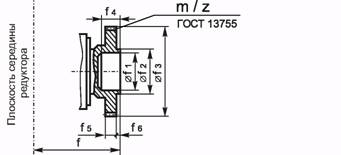

Размеры конца тихоходного вала в виде зубчатой полумуфты
Для редуктора с концом тихоходного вала в виде зубчатой полумуфты с различными модулями (m) и числами зубьев (z) при заявке необходимо указывать требуемые значения m и z.

чертёж

Типоразмер	f	øf1	øf2	øf3	f4	f5	f6	m	z
5Ц3-125	185	72 F8	85	168	38	20	9	4	40
5Ц3-160	225	120 F8	150	232	50	35	14	4	56
5Ц3-200	240	110 F8	130	252	60	30	10	6	40
5Ц3-250	310	150 F8	180	336	65	40	15	8	40

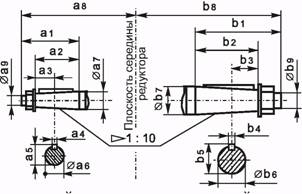

Размеры конических концов валов

входной вал выходной вал

Типоразмер	a1	a2	a3	a4	a5	øa6	øa7	a8	øa9
5Ц3-125	50	36	18	4	19,7	18,2	20	174	М12x1,25
5Ц3-160	60	42	21	5	27,9	25,9	28	198	М16x1,5
5Ц3-200	80	58	29	6	37,6	35,1	38	252	М24x2
5Ц3-250	110	82	41	10	38,9	35,9	40	323	М24x2

Типоразмер	b1	b2	b3	b4	b5	øb6	øb7	b8	øb9
5Ц3-125	140	105	52,5	16	65,5	61,5	65	270	М42x3
5Ц3-160	170	130	65	20	83,0	78,5	85	310	М56x4
5Ц3-200	170	130	65	22	88,5	83,5	90	345	М64x4
5Ц3-250	210	165	82,5	28	122,75	116,75	125	420	М90x4

Размеры конца тихоходного вала для присоединения приборов и автоматики
чертёж

Типоразмер	e	øe1	øe2	øe3	øe4
5Ц3-125	135	65 h10	24 h8	14	М6-7Н
5Ц3-160	145	85 h10	75 h8	55	М8-7Н
5Ц3-200	175	100 h10
5Ц3-250	215	130 h10

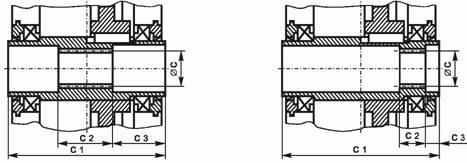

Размеры полого шлицевого тихоходного вала
чертёж

симметричного вала редуктора 5Ц3-160

несимметричного вала редуктора 5Ц3-200

Типоразмер	Передаточные отношения	c 1	c 2	c 3	Вид внутренних шлицев	øс
5Ц3-160	25,0; 31,5; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; 160	270	90	90	Шлицы эвольвентные	70x2,5x9Н ГОСТ 6033
5Ц3-200	25,0; 31,5; 40,0; 50,0; 63,0; 80,0	330	80	16	Шлицы прямобочные	в-10x102x112Н12x16D9 ГОСТ 1139

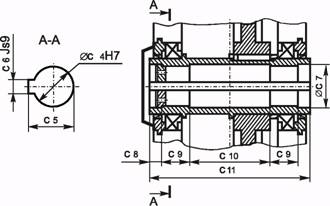

Размеры полого тихоходного вала со шпоночным пазом
чертёж

Типоразмер	øс4	с5	с6	øс7	с8	с9	с10	с11
5Ц3-125	55	59,3	16	60	20	40	125	245
5Ц3-160	70	74,9	20	75	30		130	270
5Ц3-200	90	95,4	25	95	30		190	330
5Ц3-250	125	132,4	32	130	35	70	210	420

Технические характеристики

Типоразмер редуктора		5Ц3-125
Номинальное передаточное отношение, i		25,0	31,5	40,0	50,0	63,0	80,0	100,0	125,0	160,0
Номинальный крутящий момент на тихоходном валу, Т, Нxм		2000
Номинальная частота вращения быстроходного вала, с-1 (об/мин)		25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н	быстроходного	600			500		250		200
	тихоходного	11100
Масса, кг		100

Примечание: редуктор 5Ц3-125 с передаточными отношениями 125,0 и 160,0 с полым тихоходным валом не изготавливается.

Типоразмер редуктора		5Ц3-160
Номинальное передаточное отношение, i		25,0	31,5	40,0	50,0	63,0	80,0	100,0	125,0	160,0
Номинальный крутящий момент на тихоходном валу, Т, Нxм		4000
Номинальная частота вращения быстроходного вала, с-1 (об/мин)		25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н	быстроходного	1000	900	800	600		500		400
	тихоходного	15800
Масса, кг		150

Типоразмер редуктора		5Ц3-200
Номинальное передаточное отношение i		25,0	31,5	40,0	50,0	63,0	80,0	100,0	125,0	160,0
Номинальный крутящий момент на тихоходном валу, Т, Нxм		7000		8000	9000	10000				6300
Номинальная частота вращения быстроходного вала, с-1 (об/мин)		25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н	быстроходного	1320		1250	1000			850	750	300
	тихоходного	21000		22300	23500	25000				21000
Масса, кг		303

Редукторы 5Ц3-200 с передаточными отношениями 100,0; 125,0 и 160,0 с полым шлицевым тихоходным валом не изготавливаются.
Редукторы 5Ц3-200 с передаточными отношениями 80,0; 100,0; 125,0 и 160,0 со схемами сборки 31, 32, 33, 34, 35, 36 не изготавливаются.

Типоразмер редуктора		5Ц3-250
Номинальное передаточное отношение, i		25,0	31,5	40,0		50,0	63,0	80,0	100,0	125,0	160,0
Номинальный крутящий момент на тихоходном валу, Т, Нxм		14000
Номинальная частота вращения быстроходного вала, с-1 (об/мин)		25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н	быстроходного	2500			2000		1200	1000		900	800
	тихоходного	29500						31600
Масса, кг		580

Редуктор 5Ц3-250 с передаточным отношением 160,0 с полым тихоходным валом не изготавливается.

Условия эксплуатации:

- работа длительная до 24 ч. в сутки или с периодическими остановками;

- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками;

- нагрузка одного направления и реверсивная;

- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

Условные обозначения:
5 - этап модернизации
Ц - цилиндрический
3 - трехступенчатый
aw_т - межосевое расстояние тихоходной ступени (мм)
i – номинальное передаточное отношение

Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
Пшл - с полым шлицевым выходным валом
Пшп - с полым тихоходным валом со шпоночным пазом

Пример обозначения редуктора 5Ц3 - 160 - 25 - 12 Квх Цвых - У3:
редуктор этапа модернизации (5), цилиндрический (Ц), трехступенчатый (3), с межосевым расстоянием тихоходной ступени 160 мм, номинальным передаточным числом 25, вариантом сборки 12, коническим концом быстроходного вала (Квх) и цилиндрическим концом тихоходного вала (Цвых), климатическим исполнением У и категорией размещения 3.
Пример обозначения редуктора 5Ц3 - 200 - 50 - 16 Цвх Пшл - У3:
редуктор этапа модернизации (5), цилиндрический (Ц), трехступенчатый (3), с межосевым расстоянием тихоходной ступени 200 мм, номинальным передаточным числом 50, вариантом сборки 16, цилиндрическим концом быстроходного вала (Цвх) и полым шлицевым тихоходным валом (Пшл), климатическим исполнением У и категорией размещения 3.

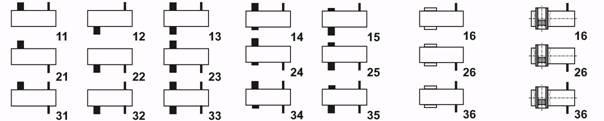

Варианты сборки редукторов по ГОСТ 20373

Основные

Для подключения приборов и автоматики

С полым симметричным выходным валом

С полым несимметричным выходным валом редуктора 5Ц3-200

Основные технические данные

• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Редукторы допускают кратковременные перегрузки, возникающие во время пусков и остановок двигателя, в два раза превышающие номинальные крутящие моменты на тихоходном валу, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3х10⁶ в течение всего срока службы редуктора в непрерывном режиме.
• При применении редукторов с концом вала в виде части зубчатой муфты консольные нагрузки могут быть повышены на 20%.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 5 %.
