Редукторы 5Ц3вк(ф)-100, 5Ц3вк(ф)-125, 5Ц3вк(ф)-160, 5Ц3вк(ф)-200, 5Ц3вк(ф)-250
Назначение: Редукторы цилиндрические треступенчатые вертикальные выполненные с эвольвентными шлифованными зубчатыми передачами 5Ц3вк(ф)-100, 5Ц3вк(ф)-125, 5Ц3вк(ф)-160, 5Ц3вк(ф)-200, 5Ц3вк(ф)-250 предназначены для изменения крутящих моментов и уменьшения чисел оборотов в приводах различных машин и механизмов, работающих в повторно-кратковременном режиме. Редукторы серии 5Ц3вк(ф) изготавливаются с твердыми цементованными шлифованными зубчатыми парами. Это обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик на 10-15% по сравнению с серией 2(3)Ц3вк(ф).

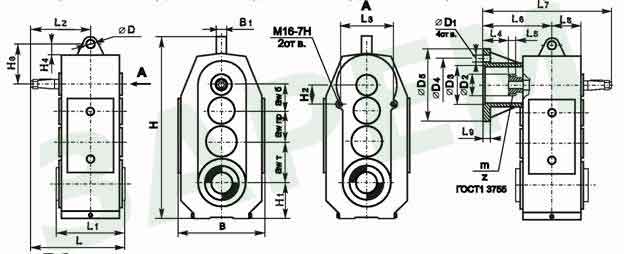

Габаритные и присоединительные размеры редукторов в неразъемных корпусах 2Ц3вк(ф)-100, 2Ц3вк(ф)-125, 2Ц3вк(ф)-160, 5Ц3вк(ф)-100, 5Ц3вк(ф)-125, 5Ц3вк(ф)-160
Габаритные и присоединительные размеры редукторов в разъемных корпусах
3Ц3вк(ф)-160, 3Ц3вк(ф)-200, 3Ц3вк(ф)-250, 5Ц3вк(ф)-160, 5Ц3вк(ф)-200, 5Ц3вк(ф)-250
|
Типоразмер |
awб |
awпр |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
|
2Ц3вк(ф)-100, 5Ц3вк(ф)-100 |
80 |
100 |
100 |
235,5 |
174 |
148,5 |
135 |
67 |
12 |
168 |
316,5 |
70 |
16 |
|
|
2Ц3вк(ф)-125, 5Ц3вк(ф)-125 |
80 |
125 |
125 |
265 |
204 |
163 |
180 |
177 |
340 |
85 |
||||
|
2Ц3вк(ф)-160 5Ц3вк(ф)-160 |
i=10 |
120 |
140 |
160 |
300 |
236 |
181 |
200 |
112 |
280* |
455* |
100 |
20* |
|
|
i=12,5-80 |
82 |
250* |
425* |
|||||||||||
|
3Ц3вк(ф)-200, 5Ц3вк(ф)-200 |
125 |
160 |
200 |
351 |
260 |
221 |
112 |
176 |
392 |
120 |
18 |
|||
|
3Ц3вк(ф)-250, 5Ц3вк(ф)-250 |
160 |
200 |
250 |
395 |
314 |
238 |
15 |
185 |
435 |
153 |
||||
|
Типоразмер |
B |
B1 |
H |
H1 |
H2 |
H3 |
H4 |
2Ц3вк(ф)-100, 5Ц3вк(ф)-100 |
240 |
40 |
529 |
118 |
170 |
113 |
23 |
|
2Ц3вк(ф)-125, 5Ц3вк(ф)-125 |
292 |
600 |
140 |
185 |
|||
|
2Ц3вк(ф)-160, (3Ц3вк(ф)-160), |
348* |
50 |
748 |
168 |
100 |
138 |
30 |
|
3Ц3вк(ф)-200, 5Ц3вк(ф)-200 |
400 |
60 |
848 |
210 |
123 |
32 |
|
|
3Ц3вк(ф)-250, 5Ц3вк(ф)-250 |
510 |
80 |
1047 |
248 |
154 |
38 |
Размеры со (*) даны для неразъемного корпуса.
Для разъемного корпуса - L6 =170 (i=10) 140 (i=12,5-80); L7 =346 (i=10) 316 (i=12,5-80); B=335; L9 =18.
| Типоразмер |
øD |
øD1 |
øD2 |
øD3 |
øD4 |
øD5 |
m |
z |
|
2Ц3вк(ф)-100, 5Ц3вк(ф)-100 |
18 |
14 |
55 h8 |
230 H7 |
265 |
300 |
2,5 |
20 |
|
|
2Ц3вк(ф)-125, 5Ц3вк(ф)-125 |
|||||||||
|
2Ц3вк(ф)-160 5Ц3вк(ф)-160 |
i=10 |
22 |
18 |
80 h8 |
250 H7 |
300 |
350 |
30 |
|
|
i=12,5-80 |
14 |
230H7 |
265 |
300 |
|||||
|
3Ц3вк(ф)-200, 5Ц3вк(ф)-200 |
26 |
18 |
250 H7 |
300 |
350 |
||||
|
3Ц3вк(ф)-250, 5Ц3вк(ф)-250 |
30 |
100 h8 |
38 |
||||||
Размеры конического конца быстроходного вала
| Типоразмер |
a |
a1 |
a2 |
a3 |
a4 |
øa5 |
øa6 |
øa7 |
2Ц3вк(ф)-1005Ц3вк(ф)-100 |
60 |
42 |
21 |
5 |
24,9 |
22,9 |
25 |
М16x1,5 |
|
2Ц3вк(ф)-125 |
||||||||
|
2Ц3вк(ф)-160 |
27,9 |
25,9 |
28 |
М16x1,5 |
||||
|
3Ц3вк(ф)-200 |
80 |
58 |
29 |
6 |
34,6 |
32,1 |
35 |
М20x1,5 |
|
3Ц3вк(ф)-250 |
37,6 |
35,1 |
38 |
М24x2 |
Размеры полого шлицевого тихоходного вала
| Типоразмер |
с1 |
c2 |
c3 |
Ис- |
øc4 |
øс ГОСТ 6033 |
2Ц3вк(ф)-100
|
174 |
35 |
25 |
Исп. 1 |
50 |
45x2x9Н |
|
Исп. 2 |
40 |
35xН8x2 |
||||
|
2Ц3вк(ф)-125 |
204 |
38 |
Исп. 1 |
55 |
50x2x9Н |
|
|
Исп. 2 |
45xН8x2 |
|||||
|
2Ц3вк(ф)-160 |
236 |
42 |
37 |
Исп. 1 |
70 |
65x2x9Н |
|
Исп. 2 |
65xН8x2 |
|||||
|
3Ц3вк(ф)-200 |
260 |
60 |
64 |
Исп. 1 |
85 |
80x2,5x9Н |
|
Исп. 2 |
75 |
70xН8x2,5 |
||||
|
3Ц3вк(ф)-250 |
314 |
70 |
71 |
Исп. 1 |
105 |
100x2,5x9Н |
|
Исп. 2 |
95 |
90xН8x2,5 |

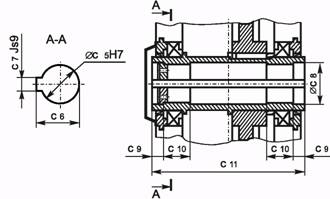

Размеры полого тихоходного вала со шпоночным пазом
|
Типоразмер |
øс5 |
с6 |
с7 |
øс8 |
с9 |
с10 |
с11 |
2Ц3вк(ф)-100
|
40 |
43,3 |
12 |
50 |
25 |
35 |
174 |
|
2Ц3вк(ф)-125 |
45 |
48,3 |
55 |
38 |
204 |
||
|
2Ц3вк(ф)-160 |
60 |
64,4 |
18 |
72 |
37 |
42 |
236 |
|
3Ц3вк(ф)-200 |
75 |
79,9 |
20 |
90 |
64 |
60 |
260 |
|
3Ц3вк(ф)-250 |
95 |
100,4 |
25 |
110 |
71 |
70 |
314 |
Технические характеристики
| Типоразмер редуктора |
5Ц3вк-100 (5Ц3вкф-100) |
|||||||
|
Номинальное передаточное |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
|
|
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный |
310 |
330 |
|||||
|
Тяжелый |
340 |
380 |
||||||
|
Средний |
400 |
650 |
||||||
|
Легкий |
750 |
800 |
||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
280 |
250 |
220 |
200 |
180 |
160 |
140 |
|
|
Масса, кг |
42 (46) |
|||||||
|
Типоразмер редуктора |
5Ц3вк-125 (5Ц3вкф-125) |
||||||||
|
Номинальное передаточное |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
|
|
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный |
580 |
600 |
630 |
|||||
|
Тяжелый |
640 |
700 |
|||||||
|
Средний |
750 |
1000 |
|||||||
|
Легкий |
1300 |
1500 |
|||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
600 |
535 |
480 |
400 |
240 |
220 |
200 |
180 |
|
|
Масса, кг |
73 (75) |
||||||||
|
Типоразмер редуктора |
5Ц3вк-160 (5Ц3вкф-160) |
||||||||||
|
Номинальное передаточное |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
|
|
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный |
1200 |
1300 |
1400 |
|||||||
|
Тяжелый |
13001 |
1450 |
1600 |
||||||||
|
Средний |
1600 |
2000 |
|||||||||
|
Легкий |
2500 |
3000 |
3500 |
||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
870 |
780 |
690 |
640 |
570 |
510 |
450 |
420 |
235 |
200 |
|
|
Масса, кг |
138 (150) |
||||||||||
|
Типоразмер редуктора |
5Ц3вк-200 (5Ц3вкф-200) |
|||||||||||
|
Номинальное передаточное |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100.0 |
|
|
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный |
2800 |
3200 |
|||||||||
|
Тяжелый |
2850 |
3600 |
4000 |
|||||||||
|
Средний |
3400 |
4800 |
5000 |
|||||||||
|
Легкий |
6500 |
7400 |
8000 |
|||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
1300 |
1200 |
1000 |
950 |
850 |
800 |
715 |
640 |
570 |
500 |
450 |
|
|
Масса, кг |
212 (224) |
|||||||||||
|
Типоразмер редуктора |
5Ц3вк-250 (5Ц3вкф-250) |
||||||||||
|
Номинальное передаточное |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100.0 |
|
|
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения |
Непрерывный |
4800 |
5000 |
||||||||
|
Тяжелый |
5800 |
6000 |
6500 |
||||||||
|
Средний |
6500 |
7000 |
10000 |
||||||||
|
Легкий |
12000 |
13000 |
|||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
2450 |
2150 |
1200 |
1100 |
1000 |
890 |
800 |
700 |
630 |
560 |
|
|
Масса, кг |
360 (370) |
||||||||||
Редукторы всех вариантов сборки выполняются с полым тихоходным валом:
а) шлицевым , при этом шлицы выполняются эвольвентными и в двух исполнениях:
Исполнение 1 - аналог производства Чехии; Исполнение 2 - аналог производства Санкт-Петербурга; б) со шпоночным пазом.
Условия эксплуатации:
- работа в повторно-кратковременных режимах, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Пример обозначения редуктора 5Ц3вкф - 200 - 25 - 37 Пшл(80 х 2,5 х 9Н) -У3:
редуктор этапа модернизации (5), цилиндрический (Ц), трехступенчатый (3), вертикальный (вк), фланцевый (ф), c межосевым расстоянием тихоходной ступени 200 мм, номинальным передаточным отношением 25, вариантом сборки 37, полым шлицевым тихоходным валом (Пшл) вариант исполнения 80 х 2,5 х 9Н, климатическим исполнением У и категорией размещения 3.
Условные обозначения
5 - этап модернизации (твердые шлифованные зубчатые пары)
Ц - цилиндрический
3 - трехступенчатый
вк - вертикальный
ф - фланцевый
awт - межосевое расстояние тихоходной ступени (мм)
i – номинальное передаточное отношение
П шл - полый шлицевый тихоходный вал
П шп - полый тихоходный вал со шпоночным пазом
Варианты сборки редукторов по ГОСТ 20373
| Основные варианты для типоразмеров 5Ц3вк |
Варианты с фланцевым исполнением для типоразмеров 5Ц3вкф |
Основные технические данные
• Технические характеристики редукторов при длительной работе с постоянной и переменной по величине нагрузкой в реверсивном режиме работы, температуре окружающего воздуха в пределах 15 - 25ОС приведены в таблицах.
• Номинальная частота вращения быстроходного вала 25 (1500) с-1 (об/мин).
• Редукторы допускают кратковременные перегрузки по отношению к моментам, приведенным в таблицах, если общее время действия этих перегрузок не превышает 250 часов.
• При этом коэффициент, характеризующий максимально допустимую кратковременную перегрузочную способность редукторов, составляет:
- для редукторов 5Ц3вк(ф)-100; 125; 160 - 2,8;
- для редукторов 5Ц3вк(ф)-200; 250 - 2,5.
• Для двухконцевого исполнения быстроходного вала допускаемая радиальная консольная нагрузка должна быть снижена на 50%.
• Фактические передаточные отношения редукторов не отличаются от номинальных более чем на 5%.
