Редукторы Ц2-250МРЗ, Ц2-300МРЗ, Ц2-350МРЗ, Ц2-400МРЗ, Ц2-400ПМРЗ, Ц2-500МРЗ, Ц2-650МРЗ, Ц2-1000МРЗ
Назначение: Редукторы цилиндрические двухступенчатые горизонтальные с эвольвентными зубчатыми зацеплениями серии Ц2 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Редукторы Ц2-250МРЗ, Ц2-300МРЗ, Ц2-350МРЗ, Ц2-400МРЗ, Ц2-400П МРЗ, Ц2-500МРЗ могут быть изготовлены с твердыми шлифованными зубчатыми парами эвольвентного зацепления с сохранением габаритных и присоединительных размеров. Такое исполнение редукторов обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик привода.

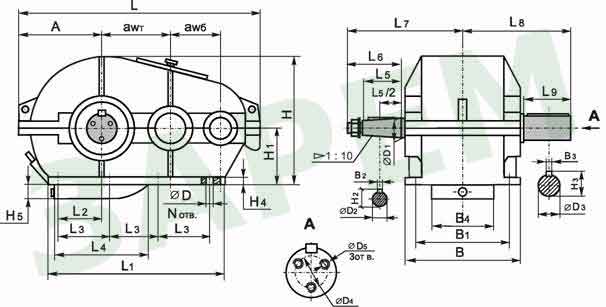

Габаритные и присоединительные размеры редукторов Ц2-250МРЗ, Ц2-350МРЗ, Ц2-400МРЗ, Ц2-400ПМРЗ, Ц2-500МРЗ
Для Ц2-500МРЗ
|
Типоразмер |
awб |
awт |
А |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
N |
|
Ц2-250МРЗ |
100 |
150 |
183 |
515 |
408 |
285 |
- |
75 |
58 |
80 |
220 |
255 |
105 |
4 |
|
Ц2-300МРЗ |
125 |
175 |
215 |
620 |
480 |
350 |
- |
90 |
255 |
280 |
||||
|
Ц2-350МРЗ |
150 |
200 |
238 |
700 |
558 |
400 |
200 |
100 |
82 |
110 |
300 |
320 |
130 |
6 |
|
Ц2-400МРЗ |
150 |
250 |
285 |
805 |
649 |
500 |
250 |
150 |
325 |
350 |
||||
|
Ц2-400ПМРЗ |
- |
- |
||||||||||||
|
Ц2-500МРЗ |
200 |
300 |
330 |
965 |
795 |
640 |
320 |
190 |
105 |
140 |
390 |
415 |
165 |
|
Типоразмер |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
H3 |
H4 |
øD |
øD1 |
øD2 |
øD3 |
øD4 |
øD5 |
Ц2-250МРЗ |
260 |
210 |
5 |
18 |
352 |
160 |
29,10 |
71 |
22 |
22 |
30 |
27,10 |
65m6 |
32 |
M10-7H |
|
Ц2-300МРЗ |
300 |
250 |
6 |
20 |
400 |
190 |
34,60 |
82 |
26 |
35 |
32,10 |
75m6 |
50 |
M12-7H |
|
|
Ц2-350МРЗ |
330 |
280 |
10 |
22 |
448 |
212 |
38,90 |
93 |
25 |
40 |
35,90 |
85m6 |
|||
|
Ц2-400МРЗ |
380 |
320 |
12 |
25 |
540 |
265 |
48,90 |
104 |
30 |
32 |
50 |
45,90 |
95m6 |
||
|
Ц2-400ПМРЗ |
- |
- |
- |
- |
- |
||||||||||
|
Ц2-500МРЗ |
440 |
360 |
16 |
28 |
645 |
315 |
58,75 |
120 |
32 |
38 |
60 |
54,75 |
110m6 |
80 |
M12-7H |

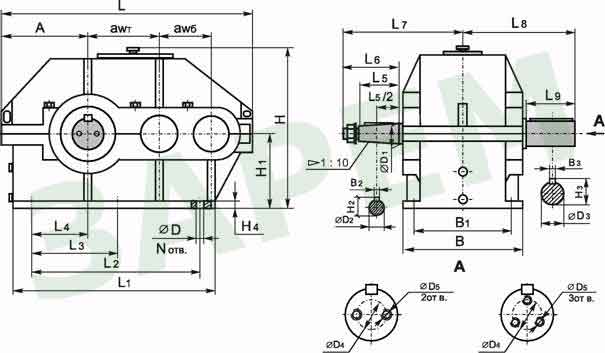

Габаритные и присоединительные размеры редукторов Ц2-650МРЗ, Ц2-750МРЗ, Ц2-1000МРЗ
|
Типоразмер |
awб |
awт |
А |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
N |
B |
B1 |
B2 |
B3 |
|
Ц2-650МРЗ |
250 |
400 |
443 |
1270 |
910 |
190 |
260 |
460 |
105 |
140 |
480 |
510 |
200 |
8 |
560 |
470 |
18 |
36 |
|
Ц2-750МРЗ |
300 |
450 |
494 |
1425 |
1040 |
225 |
300 |
565 |
130 |
170 |
570 |
595 |
240 |
650 |
560 |
20 |
40 |
|
|
Ц2-1000МРЗ |
400 |
600 |
645 |
1896 |
1400 |
300 |
400 |
780 |
165 |
210 |
740 |
745 |
280 |
860 |
760 |
25 |
50 |
|
Типоразмер |
B4 |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
øD |
øD1 |
øD2 |
øD3 |
øD4 |
øD5 |
|
Ц2-650МРЗ |
280 |
695 |
315 |
68,75 |
152 |
36 |
95 |
38 |
70 |
64,75 |
140m6 |
80 |
М12-7Н |
|
Ц2-750МРЗ |
320 |
780 |
355 |
78,00 |
184 |
40 |
100 |
45 |
80 |
73,50 |
170m6 |
105 |
М16-7Н |
|
Ц2-1000МРЗ |
420 |
1020 |
450 |
96,75 |
237 |
45 |
155 |
52 |
100 |
91,75 |
220m6 |
140 |
М20-7Н |
Размеры конического конца тихоходного вала
Типоразмер |
b1 |
b2 |
b3 |
b4 |
b5 |
øb6 |
øb7 |
b8 |
øb9 |
Ц2-250МРЗ |
140 |
105 |
52,5 |
16 |
63,75 |
59,75 |
65 |
280 |
М42x3 |
Ц2-300МРЗ |
18 |
73,75 |
69,75 |
75 |
300 |
М48x3 |
|||
|
Ц2-350МРЗ |
170 |
130 |
65 |
20 |
83,00 |
78,50 |
85 |
345 |
М56x4 |
|
Ц2-400МРЗ |
22 |
93,50 |
88,50 |
95 |
375 |
М64x4 |
|||
|
Ц2-500МРЗ |
210 |
165 |
82,5 |
25 |
106,75 |
101,75 |
110 |
445 |
М80x4 |
|
Ц2-650МРЗ |
250 |
200 |
100 |
32 |
137,00 |
130,00 |
140 |
550 |
М100x4 |
|
Ц2-750МРЗ |
300 |
240 |
120 |
36 |
164,00 |
158,00 |
170 |
645 |
М125x4 |
|
Ц2-1000МРЗ |
350 |
280 |
140 |
45 |
216,00 |
206,00 |
220 |
805 |
М160x6 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
|
Типоразмер |
f |
øf1 |
øf2 |
øf3 |
f4 |
f5 |
f6 |
m |
z |
Ц2-250МРЗ |
198 |
72 |
85 |
147 |
38 |
20 |
8 |
3,5 |
40 |
Ц2-300МРЗ |
227 |
80 |
100 |
210 |
50 |
25 |
9.5 |
5 |
|
|
Ц2-350МРЗ |
255 |
110 |
130 |
252 |
60 |
30 |
10 |
6 |
|
|
Ц2-400МРЗ |
280 |
||||||||
|
Ц2-500МРЗ |
330 |
150 |
180 |
336 |
65 |
40 |
15 |
8 |
|
|
Ц2-650МРЗ |
410 |
160 |
200 |
420 |
70 |
50 |
15 |
10 |
|
|
Ц2-750МРЗ |
480 |
200 |
290 |
504 |
90 |
60 |
20 |
12 |
|
|
Ц2-1000МРЗ |
645 |
320 |
425 |
672 |
130 |
80 |
25 |
16 |
Размеры конца тихоходного вала для присоединения приборов и автоматики
|
Типоразмер
|
e |
øe1 |
øe2 |
øe3 |
øe4 |
Ц2-250МРЗ |
145 |
- |
25 |
40 |
M6-7H |
Ц2-300МРЗ |
165 |
80 |
60 |
M8-7H |
|
|
Ц2-350МРЗ |
180 |
85 |
75 |
55 |
|
|
Ц2-400МРЗ |
205 |
100 |
|||
|
Ц2-500МРЗ |
235 |
120 |
|||
|
Ц2-650МРЗ |
295 |
150 |
|||
|
Ц2-750МРЗ |
340 |
180 |
|||
|
Ц2-1000МРЗ |
445 |
220 |

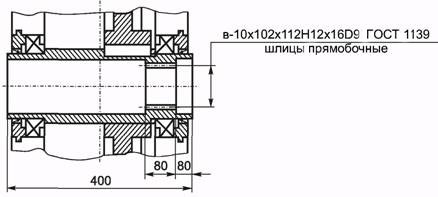

Размеры полого шлицевого тихоходного вала редуктора Ц2-400П МРЗ
Технические характеристики
| Типоразмер редуктора |
Ц2-250МРЗ |
||||||||||||||
|
Номинальное передаточное отношение, i |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
||||||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
Режим работы |
Непрерывный (ПВ 100%) |
800 |
||||||||||||
|
Легкий (ПВ 15%) |
2800 |
3300 |
3400 |
||||||||||||
|
Средний (ПВ 25%) |
1600 |
2100 |
2300 |
||||||||||||
|
Тяжелый (ПВ 40%) |
1100 |
1200 |
|||||||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
Режим работы |
Непрерывный (ПВ 100%) |
400 |
|||||||||||
|
Легкий (ПВ 15%) |
1100 |
810 |
650 |
||||||||||||
|
Средний (ПВ 25%) |
1000 |
800 |
600 |
||||||||||||
|
Тяжелый (ПВ 40%) |
750 |
400 |
|||||||||||||
|
тихоходного |
Непрерывный (ПВ 100%) |
7000 |
|||||||||||||
|
Легкий (ПВ 15%) |
13000 |
14000 |
14500 |
||||||||||||
|
Средний (ПВ 25%) |
10000 |
11500 |
12000 |
||||||||||||
|
Тяжелый (ПВ 40%) |
8300 |
8600 |
|||||||||||||
|
Масса, кг |
128 |
||||||||||||||
|
Типоразмер |
Ц2-300МРЗ |
|||||||||||
|
Номинальное передаточное отношение, i |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
|||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
Режим работы |
Непрерывный (ПВ 100%) |
1400 |
1250 |
||||||||
|
Легкий (ПВ 15%) |
3750 |
4500 |
5300 |
5450 |
||||||||
|
Средний (ПВ 25%) |
3000 |
3400 |
3200 |
|||||||||
|
Тяжелый (ПВ 40%) |
2060 |
2500 |
2300 |
|||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
Режим работы |
Непрерывный (ПВ 100%) |
700 |
250 |
|||||||
|
Легкий (ПВ 15%) |
2400 |
2100 |
1100 |
830 |
||||||||
|
Средний (ПВ 25%) |
2160 |
930 |
700 |
|||||||||
|
Тяжелый (ПВ 40%) |
900 |
1250 |
540 |
|||||||||
|
тихоходного |
Непрерывный (ПВ 100%) |
9350 |
8800 |
|||||||||
|
Легкий (ПВ 15%) |
15300 |
16700 |
18200 |
18450 |
||||||||
|
Средний (ПВ 25%) |
13700 |
14500 |
14100 |
|||||||||
|
Тяжелый (ПВ 40%) |
11300 |
12500 |
12000 |
|||||||||
|
Масса, кг |
183 |
|||||||||||
|
Типоразмер |
Ц2-350МРЗ |
||||||||||||||
|
Номинальное передаточное отношение, i |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
||||||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
Режим работы |
Непрерывный (ПВ 100%) |
2100 |
1900 |
|||||||||||
|
Легкий (ПВ 15%) |
7000 |
7300 |
8250 |
||||||||||||
|
Средний (ПВ 25%) |
5000 |
5300 |
6000 |
5800 |
|||||||||||
|
Тяжелый (ПВ 40%) |
3000 |
3250 |
3000 |
||||||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
Режим работы |
Непрерывный (ПВ 100%) |
800 |
500 |
||||||||||
|
Легкий (ПВ 15%) |
2900 |
2300 |
1000 |
||||||||||||
|
Средний (ПВ 25%) |
2700 |
2000 |
1100 |
800 |
|||||||||||
|
Тяжелый (ПВ 40%) |
1100 |
800 |
600 |
||||||||||||
|
тихоходного |
Непрерывный (ПВ 100%) |
11500 |
10900 |
||||||||||||
|
Легкий (ПВ 15%) |
20000 |
21000 |
22000 |
||||||||||||
|
Средний (ПВ 25%) |
17500 |
18200 |
19300 |
19000 |
|||||||||||
|
Тяжелый (ПВ 40%) |
13700 |
14200 |
13700 |
||||||||||||
|
Масса, кг |
275 |
||||||||||||||
|
Типоразмер |
Ц2-400МРЗ |
||||||||||||
|
Номинальное передаточное отношение, i |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
||||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
Режим работы |
Непрерывный (ПВ 100%) |
3300 |
3100 |
|||||||||
|
Легкий (ПВ 15%) |
10000 |
14000 |
16000 |
||||||||||
|
Средний (ПВ 25%) |
5600 |
7300 |
8000 |
||||||||||
|
Тяжелый (ПВ 40%) |
4000 |
4600 |
|||||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
Режим работы |
Непрерывный (ПВ 100%) |
2200 |
900 |
600 |
|||||||
|
Легкий (ПВ 15%) |
3500 |
2600 |
2200 |
||||||||||
|
Средний (ПВ 25%) |
2950 |
2100 |
1000 |
||||||||||
|
Тяжелый (ПВ 40%) |
2500 |
960 |
|||||||||||
|
тихоходного |
Непрерывный (ПВ 100%) |
14000 |
13600 |
||||||||||
|
Легкий (ПВ 15%) |
25000 |
29000 |
31000 |
||||||||||
|
Средний (ПВ 25%) |
18700 |
21000 |
22000 |
||||||||||
|
Тяжелый (ПВ 40%) |
15800 |
16900 |
|||||||||||
|
Масса, кг |
385 |
||||||||||||
|
Типоразмер |
Ц2-500МРЗ |
|||||||||||||
|
Номинальное передаточное отношение, i |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
|||||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
Режим работы |
Непрерывный (ПВ 100%) |
6000 |
5500 |
||||||||||
|
Легкий (ПВ 15%) |
24000 |
24300 |
26000 |
28000 |
||||||||||
|
Средний (ПВ 25%) |
14000 |
17500 |
18000 |
|||||||||||
|
Тяжелый (ПВ 40%) |
8500 |
9500 |
||||||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
Режим работы |
Непрерывный (ПВ 100%) |
3100 |
2500 |
2150 |
1100 |
900 |
||||||
|
Легкий (ПВ 15%) |
6900 |
6100 |
5500 |
5000 |
3700 |
3000 |
||||||||
|
Средний (ПВ 25%) |
5200 |
4700 |
4200 |
4000 |
3000 |
2500 |
||||||||
|
Тяжелый (ПВ 40%) |
4100 |
3700 |
3000 |
2500 |
2000 |
1100 |
||||||||
|
тихоходного |
Непрерывный (ПВ 100%) |
19300 |
18500 |
|||||||||||
|
Легкий (ПВ 15%) |
38700 |
40300 |
41800 |
|||||||||||
|
Средний (ПВ 25%) |
29500 |
32500 |
33500 |
|||||||||||
|
Тяжелый (ПВ 40%) |
23000 |
24350 |
||||||||||||
|
Масса, кг |
615 |
|||||||||||||
Примечание: Редуктор Ц2-500МРЗ схем сборок 31, 32, 33, 34, 35 с i=31,5; 40; 50 не изготавливается.
|
Типоразмер |
Ц2-650МРЗ |
|||||||||||||
|
Номинальное передаточное отношение, i |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
|||||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
Режим работы |
Непрерывный (ПВ 100%) |
15500 |
14500 |
16000 |
15000 |
||||||||
|
Легкий (ПВ 15%) |
40000 |
43700 |
57500 |
|||||||||||
|
Средний (ПВ 25%) |
26500 |
25000 |
32500 |
33500 |
||||||||||
|
Тяжелый (ПВ 40%) |
18000 |
14500 |
15000 |
16000 |
15000 |
|||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
16,6 (1000) |
25 (1500) |
||||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
Режим работы |
Непрерывный |
5500 |
4700 |
3300 |
3100 |
2800 |
2400 |
2100 |
||||
|
Легкий (ПВ 15%) |
7800 |
7000 |
6500 |
5700 |
5000 |
4500 |
4000 |
|||||||
|
Средний (ПВ 25%) |
6250 |
5600 |
3600 |
|||||||||||
|
Тяжелый (ПВ 40%) |
5900 |
4700 |
3400 |
2800 |
2400 |
2100 |
||||||||
|
тихоходного |
Непрерывный (ПВ 100%) |
30000 |
||||||||||||
|
Легкий (ПВ 15%) |
50000 |
52000 |
57000 |
|||||||||||
|
Средний (ПВ 25%) |
40000 |
45000 |
||||||||||||
|
Тяжелый (ПВ 40%) |
33500 |
30000 |
||||||||||||
|
Масса, кг |
1170 |
|||||||||||||
|
Типоразмер |
Ц2-750МРЗ |
|||||||||||
|
Номинальное передаточное |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
|||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
Режим |
Н (ПВ 100%) |
24300 |
22500 |
20600 |
|||||||
|
Л (ПВ 15%) |
58000 |
67000 |
73000 |
|||||||||
|
С (ПВ 25%) |
43000 |
47500 |
53000 |
|||||||||
|
Т (ПВ 40%) |
30500 |
27200 |
25000 |
|||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
16,6 (1000) |
25 (1500) |
||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходн. |
Режим работы |
Н (ПВ 100%) |
6800 |
6100 |
5300 |
4600 |
4100 |
3700 |
3300 |
2800 |
2500 |
|
Л (ПВ 15%) |
10600 |
9500 |
8500 |
7500 |
6700 |
6400 |
5700 |
5300 |
4700 |
|||
|
С (ПВ 25%) |
9100 |
8100 |
7300 |
6400 |
5700 |
5400 |
4800 |
4500 |
4000 |
|||
|
Т (ПВ 40%) |
7700 |
6900 |
5800 |
5100 |
4600 |
4100 |
3600 |
3100 |
3700 |
|||
|
тихоходн. |
Н (ПВ 100%) |
38900 |
37500 |
35800 |
||||||||
|
Л (ПВ 15%) |
60200 |
64700 |
67500 |
|||||||||
|
С (ПВ 25%) |
51800 |
54400 |
57500 |
|||||||||
|
Т (ПВ 40%) |
43600 |
41200 |
39500 |
|||||||||
|
Масса, кг |
1650 |
|||||||||||
|
Типоразмер |
Ц2-1000МРЗ |
||||||||||||
|
Номинальное передаточное отношение, i |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
||||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
Ном. част. вращ. быстроходн. вала, с-1 (об/мин) |
10 (600) |
Режим работы |
Н (ПВ 100%) |
58000 |
56000 |
58000 |
51500 |
|||||
|
Л (ПВ 15%) |
155000 |
190000 |
200000 |
||||||||||
|
С (ПВ 25%) |
109000 |
136000 |
140000 |
150000 |
|||||||||
|
Т (ПВ 40%) |
82500 |
97500 |
109000 |
122000 |
|||||||||
|
12,5 (750) |
Н (ПВ 100%) |
56000 |
53000 |
56000 |
50000 |
||||||||
|
Л (ПВ 15%) |
150000 |
180000 |
195000 |
200000 |
|||||||||
|
С (ПВ 25%) |
97500 |
100000 |
128000 |
140000 |
150000 |
||||||||
|
Т (ПВ 40%) |
77500 |
92500 |
100000 |
115000 |
|||||||||
|
16,6 (1000) |
Н (ПВ 100%) |
- |
53000 |
54500 |
50000 |
||||||||
|
Л (ПВ 15%) |
- |
136000 |
160000 |
185000 |
190000 |
||||||||
|
С (ПВ 25%) |
- |
100000 |
109000 |
128000 |
136000 |
||||||||
|
Т (ПВ 40%) |
- |
71000 |
85000 |
100000 |
|||||||||
|
25 (1500) |
Н (ПВ 100%) |
- |
51500 |
47500 |
|||||||||
|
Л (ПВ 15%) |
150000 |
160000 |
170000 |
||||||||||
|
С (ПВ 25%) |
100000 |
120000 |
|||||||||||
|
Т (ПВ 40%) |
77500 |
85000 |
|||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н |
Режим работы |
Н (ПВ 100%) |
80000 |
||||||||||
|
Л (ПВ 15%) |
200000 |
||||||||||||
|
С (ПВ 25%) |
|||||||||||||
|
Т (ПВ 40%) |
160000 |
||||||||||||
|
Масса, кг |
3700 |
||||||||||||
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
Ц - цилиндрический2 - двухступенчатый aw - суммарное межосевое расстояние (мм)П - полый тихоходный вал для редуктора Ц2-400ПМРЗ
МРЗ - изготовитель ОАО "Майкопский редукторный завод"
i – номинальное передаточное отношение
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
М - конец выходного вала в виде части зубчатой муфты
Пример обозначения редуктора Ц2 - 400МРЗ - 25 - 33 Квых - У3:
редуктор цилиндрический (Ц), двухступенчатый (2) с суммарным межосевым расстоянием (aw) быстроходной (awб) и тихоходной (awт) ступеней 400 мм, номинальным передаточным отношением 25, вариантом сборки 33, коническим концом тихоходного вала (Квых), климатическим исполнением У и категорией размещения 3.
Пример обозначения редуктора Ц2 - 400ПМРЗ - 20 - 16 - УЗ:
редуктор цилиндрический (Ц), двухступенчатый (2) с суммарным межосевым расстоянием (aw) быстроходной (awб) и тихоходной (awт) ступеней 400 мм, полым тихоходным валом (П), номинальным передаточным отношением 20, вариантом сборки 16, климатическим исполнением У и категорией размещения 3.

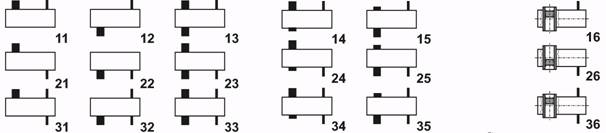

Варианты сборки редукторов по ГОСТ 20373
| Основные |
Для подключения приборов и автоматики |
С полым несимметричным выходным валом (для редуктора Ц2-400П МРЗ) |
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени при непрерывном режиме работы должна составлять не более двух в час.
• В случае применения редукторов в подъемно-транспортном оборудовании наибольший кратковременно допустимый крутящий момент на тихоходном валу не превышает значения момента, определяемого по формуле:
Тmax = m T, Hхм,
где m - кратность пускового момента для различных режимов работы (для ПВ 15% - 1,25;
ПВ 25% - 1,6; ПВ 40% - 2,0; ПВ 100% - 3,2);
Т - номинальный крутящий момент на выходном валу, Н х м.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• При применении редукторов с концом тихоходного вала в виде части зубчатой муфты допустимые консольные нагрузки могут быть повышены на 20%.
• Допускаемое отклонение передаточного отношения редуктора - 4 %.
