Редукторы цилиндрические двухступенчатые горизонтальные ЦДНД-200, ЦДНД-315, ЦДНД-400
Назначение: Редукторы цилиндрические двухступенчатые горизонтальные с передачами Новикова типа ЦДНД используется в приводах различных машин и механизмов, применяемых в угольной промышленности, для изменения крутящих моментов и частоты вращения.

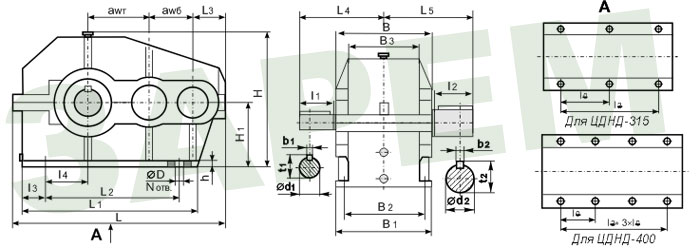

Габаритные и присоединительные размеры
Технические характеристики
|
Типоразмер |
ЦДНД-200 |
ЦДНД-315 |
ЦДНД-400 |
|
Номинальное передаточное отношение, i |
12,5; 20; 31,5; 40 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
2100 |
7000 |
14000 |
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,5 (750); 16,6 (1000); 25 (1500) |
||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца тихоходного вала, Н |
11200 |
30000 |
50000 |
|
Масса, кг |
155 |
450 |
865 |
Условное обозначение:
ЦДНД- тип редуктора
awT – межосевое расстояние тихоходной ступени (мм)
i - номинальное передаточное отношение
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не
более 10 мг/м3,
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Варианты сборки редукторов по ГОСТ 20373
