Редукторы двухступенчатые горизонтальные РЦД-250, РЦД-350, РЦД-400
Назначение: Редукторы цилиндрические двухступенчатые горизонтальные общемашино-строительного применения типоразмеров РЦД-250, РЦД-350, РЦД-400 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

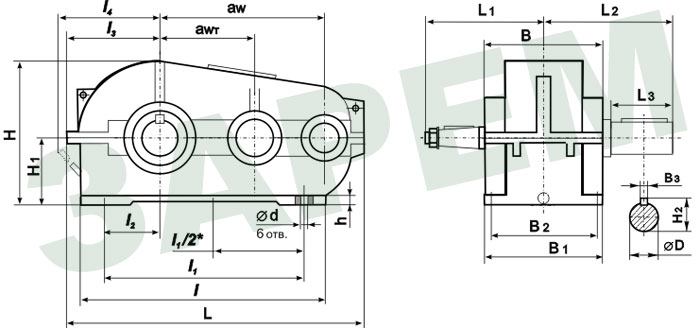

Габаритные и присоединительные размеры
|
Типоразмер |
aw |
awт |
L |
L1 |
L2 |
L3 |
l |
l1 |
l2 |
l3 |
l4 |
|
РЦД-250 |
250 |
150 |
520 |
220 |
230 |
82 |
400 |
330 |
115 |
185 |
235 |
|
РЦД-350 |
350 |
200 |
700 |
260 |
290 |
105 |
545 |
480 |
164 |
235 |
280 |
|
РЦД-400 |
400 |
250 |
800 |
280 |
335 |
130 |
640 |
540 |
190 |
285 |
330 |
|
Типоразмер |
H |
H1 |
H2 |
B |
B1 |
B2 |
B3 |
D |
Ød |
|
РЦД-250 |
315 |
160 |
49.5 |
250 |
250 |
200 |
14 |
45 m6 |
23 |
|
РЦД-350 |
410 |
212 |
71 |
320 |
320 |
255 |
18 |
65m6 |
23 |
|
РЦД-400 |
510 |
265 |
93 |
360 |
360 |
275 |
22 |
85 m6 |
27 |
Размеры концов быстроходных валов
|
Типоразмер |
d1 |
d2 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
|
РЦД-250 |
30 |
27,1 |
M20´1,5 |
50 |
80 |
58 |
5 |
5 |
3 |
|
РЦД-350 |
35 |
32,1 |
6 |
6 |
3,5 |
||||
|
РЦД-400 |
Размеры концов тихоходных валов в виде зубчатой полумуфты
|
Типоразмер |
m |
z |
b |
L |
k |
B |
d |
d1 |
|
РЦД-350 |
3 |
48 |
25 |
235 |
22 |
45 |
90F7 |
110e9 |
|
РЦД-400 |
56 |
25 |
125e9 |
Размеры полого тихоходного вала редуктора РЦД-400
Технические характеристики
|
Типоразмер редуктора |
РЦД-250 |
||||||||
|
Номинальное передаточное отношение |
10,0 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
|||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
режим работы |
Средний (С), ПВ 25% |
768 |
760 |
840 |
895 |
858 |
844 |
|
|
Тяжелый (Т), ПВ 40% |
568 |
540 |
592 |
645 |
600 |
653 |
|||
|
Непрерывный (Н), ПВ 100% |
505 |
480 |
457 |
430 |
|||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части быстроходного вала Fб, Н |
1000 |
||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части тихоходного вала Fт, Н |
6400 |
||||||||
|
Масса, кг |
87 |
||||||||
Примечание: Редуктор РЦД-250 с вариантами сборки 16 и 26, с концом вала в виде части зубчатой муфты не изготавливается.
|
Типоразмер редуктора |
РЦД-350 |
|||||||
|
Номинальное передаточное отношение |
10,0 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
режим работы |
Средний (С), ПВ 25% |
1900 |
2340 |
2230 |
2120 |
2000 |
|
|
Тяжелый (Т), ПВ 40% |
1350 |
1530 |
1560 |
1640 |
1620 |
|||
|
Непрерывный (Н), ПВ 100% |
1200 |
1140 |
1080 |
1020 |
||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части быстроходного вала Fб, Н |
1800 |
|||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части тихоходного вала Fт, Н |
10000 |
|||||||
|
Масса, кг |
175 |
|||||||
Примечание: Редуктор РЦД-250 с вариантами сборки 16 и 26, с концом вала в виде части зубчатой муфты не изготавливается.
|
Типоразмер редуктора |
РЦД-400 |
||||||||
|
Номинальное передаточное отношение |
10,0 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
|||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
режим работы |
Средний (С), ПВ 25% |
2580 |
2550 |
2820 |
3050 |
2890 |
3100 |
|
|
Тяжелый (Т), ПВ 40% |
2300 |
2020 |
2160 |
2020 |
2200 |
||||
|
Непрерывный (Н), ПВ 100% |
2300 |
2020 |
2160 |
2110 |
2000 |
1990 |
|||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части быстроходного вала Fб, Н |
2000 |
||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части тихоходного вала Fт, Н |
13800 |
||||||||
|
Масса, кг |
287 |
||||||||
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- частота вращения быстроходного вала не более 1500 об/мин;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, Т1, Т2, ТЗ по ГОСТ 15150.
Условные обозначения:
М - конец выходного вала в виде части зубчатой муфты
Пшл - для редуктора РЦД-400 с полым выходным шлицевым валом
aw - суммарное межосевое расстояние ступеней (мм)
i - номинальное передаточное отношение
РЦД - тип редуктора
Пример обозначения редуктора РЦД - 250 - 25 - 12КвхЦвых - У1:
Редуктор (Р) цилиндрический (Ц), двухступенчатый (Д), с суммарным межосевым расстоянием 250 мм, номинальным передаточным отношением 25, вариантом сборки 12, коническим концом быстроходного вала (Квх), цилиндрическим концом тихоходного вала (Цвых), климатическим исполнением У и категорией размещения 1.
Пример обозначения редуктора РЦД - 400 - 25 - 16КвхПшл - У1:
Редуктор (Р) цилиндрический (Ц), двухступенчатый (Д), с суммарным межосевым расстоянием 400 мм, номинальным передаточным отношением 25, вариантом сборки 16, коническим концом быстроходного вала (Квх), полым шлицевым тихоходным валом (Пшл), климатическим исполнением У и категорией размещения 1.

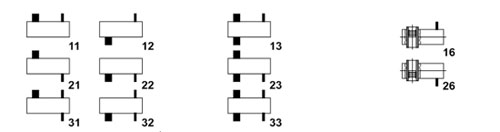

Варианты сборки редукторов по ГОСТ 20373
|
С концами валов под муфты, в виде части зубчатой муфты |
С концами валов под муфты |
С полым несимметричным выходным валом (для редуктора РЦД-400) |
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени при непрерывном режиме работы должна составлять не более двух в час .
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• При применении редукторов с концом тихоходного вала в виде части зубчатой муфты допустимые консольные нагрузки могут быть повышены на 20%.
• Допускаемое отклонение передаточного отношения редуктора - 4 %.
