Редукторы РМ-350, РМ-400, РМ-500, РМ-650МРЗ, РМ-750, РМ-850, РМ-1000

Назначение: Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров РМ-350, РМ-400, РМ-500, РМ-650МРЗ, РМ-750, РМ-850, РМ-1000 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

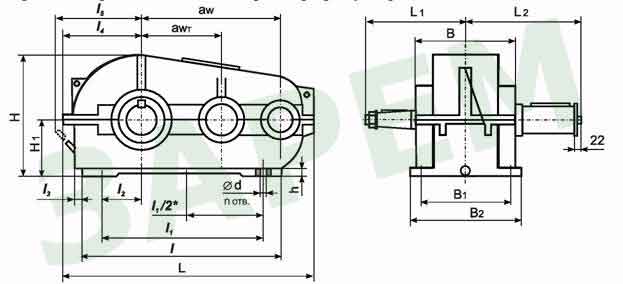

Габаритные и присоединительные размеры редукторов РМ-350, РМ-400, РМ-500
двухступенчатый
*-только для РМ-500

Типоразмер

aw

awт

L

L1

L2

l

l1

l2

l3

l4

l5

РМ-350

350

200

710

260

268,5

415

310

60

60

238

280

PM-400

400

250

816

270

325,5

440

370

80

75

288

367

PM-500

500

300

986

330

330

620

480

110

87

338

420



Типоразмер

B

B1

B2

H

H1

h

ød

n отв.

РМ-350

270

250

290

400

200

23

17

4

PM-400

300

270

310

490

250

25

PM-500

350

310

350

592

300

6

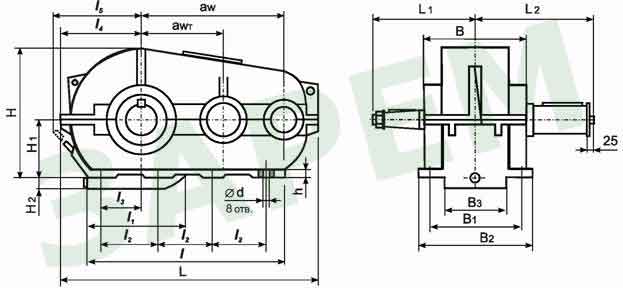

Габаритные и присоединительные размеры редукторов РМ-650МРЗ, РМ-750, РМ-850, РМ -1000
двухступенчатый

Типоразмер

aw

awт

L

L1

L2

l

l1

l2

l3

l4

l5

РМ-650МРЗ

650

400

1270

430

430

830

520

215

155

440

460

PM-750

750

450

1448

450

475

1025

620

275

230

491

525

PM-850

850

500

1632

510

550

1100

610

300

205

546

530

РМ-1000

1000

600

1896

550

695,5

1350

870

350

250

639

645



Типоразмер

B

B1

B2

B3

H

H1

H2

h

ød

РМ-650МРЗ

420

410

470

290

702

320

95

35

26

PM-750

510

450

510

356

743

130

PM-850

580

520

580

408

875

400

105

32

РМ-1000

660

590

660

472

965

200

40



Размеры концов быстроходных валов

чертёж





Типоразмер

ød

ød1

ød3

ød4

l

l1

b

h

t

РМ-350

40

35,90

М24x2

63

110

82

10

8

5

PM-400

35,9

12

8

PM-500

50

45,9

М36x3

70

РМ-650МРЗ

60

54,75

М42xЗ

94

140

105

16

10

6

PM-750

PM-850

90

83,50

М64x4

130

170

130

22

14

9

РМ-1000



Размеры концов тихоходных валов

Типоразмер

ød m6

ød1

b

l

t

РМ-350

55

65

16

82

60

PM-400

80

90

22

123

88

PM-500

РМ-650МРЗ

110

130

28

165

120

PM-750

PM-850

130

150

32

200

141

РМ-1000

150

170

36

200

162

чертёж



Размеры концов тихоходных валов в виде зубчатой полумуфты


Типоразмер

m

z

b

L

L1

k

B

ød F7

ød1 f9

РМ-350

3

48

25

189,5

16

24,5

45

90

110

РМ-400

3

56

25

207,5

16

26,5

45

90

135

PM-500

4

56

35

238

16

32

50

120

170

РМ-650МРЗ

6

56

40

310

16

32

68

170

260

РМ-750

6

56

40

16

32

68

170

260

РМ-850

8

54

50

330

22

40

78

190

260

РМ-1000

10

48

60

363

16

50

85

200

260

8

54

50

400

22

40

78

190

280

чертёж











Основные технические данные

• Технические характеристики редукторов приведены в таблицах.
• Допускаемое отклонение передаточного отношения редуктора - 4,2 %.



Допускаемые радиальные консольные нагрузки на быстроходном и тихоходном валах

Номинальная частота вращения быстроходного вала, об/мин

РМ-350

РМ-400

РМ-500

FБ max

FТ  max

FM max

FБ max

FТ  max

FM max

FБ max

FТ  max

FM max

600

3,8

24,0

18,4

3,3

27,0

24,90

4,3

23,5

21,3

750

3,5

22,5

16,9

3,0

25,5

23,60

4,0

22,0

19,6

1000

3,1

20,0

16,0

2,7

22,5

21,65

3,5

19,5

17,7

1250

2,9

18,5

14,0

2,5

22,0

20,25

3,2

18,0

16,4

1500

2,9

17,5

13,7

2,3

21,0

20,10

3,0

17,0

16,45



Номинальная частота вращения быстроходного вала, об/мин

РМ-650МРЗ

РМ-750

РМ-850

РМ-1000

FБ max

FТ  max

FM max

FБ max

FТ  max

FM max

FБ max

FТ  max

FM max

FБ max

FТ  max

FM max

600

4,5

114,0

113,0

6,7

105,0

113,3

14,0

150

163,2

13,0

176

199,0

750

4,3

110,0

106,3

6,3

97,5

105,0

13,0

137

152,2

12,0

164

184,3

1000

3,8

96,0

97,6

5,5

88,5

96,1

11,5

124

137,8

10,5

150

168,2

1250

3,35

90,5

91,0

5,0

81,5

89,7

10,5

119

127,8

10,0

134

157,0

1500

3,1

86,5

89,0

4,6

79,0

89,2

9,9

111

124,4

9,1

128

154,0

Примечание:
FБ max - максимально допустимая консольная нагрузка на быстроходном валу, кН;
FТ max - максимально допустимая консольная нагрузка на тихоходном валу, кН;
FM max - максимально допустимая консольная нагрузка на тихоходном валу в виде части зубчатой муфты, кН.

Типоразмер

РМ-350

Номинальное передаточное
отношение, i

50,0

40,0

31,5

22,4

20,0

16,0

12,5

10,0

8,0

Номинальный крутящий момент
на тихоходном валу, Т, Нxм

Ном. част. вращ. быстроход. вала, с-1 (об/мин)

10 (600)

Особо легкий

4254

4222

4113

3977

3817

3762

3643

3593

3460

ПВ 15%

2166

2175

2357

2304

2251

2332

2254

2142

2005

ПВ 25%

1856

1855

2056

2007

1958

2031

1952

1862

1743

ПВ 40%

1624

1599

1705

1710

1664

1730

1671

1582

1481

ПВ 100%

657

608

602

595

587

677

684

692

695

12,5 (750)

Особо легкий

3836

4145

4253

3925

3837

3692

3623

3428

3407

ПВ 15%

2166

2098

2327

2230

2140

2247

2109

2004

1835

ПВ 25%

1856

1842

2006

1933

1853

1946

1836

1740

1594

ПВ 40%

1609

1586

1725

1635

1592

1665

1562

1477

1352

ПВ 100%

588

563

602

595

600

682

692

738

681

16,6 (1000)

Особо легкий

4037

4068

3973

3835

3759

3611

3502

3362

3184

ПВ 15%

2135

2111

2257

2141

2055

2092

1944

1790

1691

ПВ 25%

1856

1842

1956

1851

1801

1821

1691

1552

1463

ПВ 40%

1624

1535

1655

1583

1527

1550

1437

1315

1242

ПВ 100%

580

576

602

602

607

692

688

692

684

20,83 (1250)

Особо легкий

4121

4053

3900

3746

3680

3491

3333

3204

3019

ПВ 15%

2116

2057

2167

2034

2020

1938

1710

1661

1541

ПВ 25%

1819

1781

1878

1766

1754

1685

1488

1432

1352

ПВ 40%

1633

1535

1589

1498

1488

1433

1266

1218

1151

ПВ 100%

594

583

602

607

595

686

686

688

623

25 (1500)

Особо легкий

4022

3889

3772

3642

3524

3361

3180

3164

2778

ПВ 15%

2042

1996

2147

1933

1932

1816

1691

1714

1415

ПВ 25%

1794

1740

1866

1680

1684

1575

1465

1384

1232

ПВ 40%

1516

1484

1585

1427

1436

1344

1248

1173

1059

ПВ 100%

588

588

602

610

600

692

684

626

687

Масса, кг

145



Типоразмер

РМ-400

Номинальное передаточное
отношение, i

50,0

40,0

31,5

22,4

20,0

16,0

12,5

10,0

8,0

Номинальный крутящий момент
на тихоходном валу, Т, Нxм

Ном. част. вращ. быстроход. вала, с-1 (об/мин)

10 (600)

Особо легкий

8507

8251

7875

7322

7015

5768

5233

4862

4259

ПВ 15%

3480

3710

3160

11150

9788

2984

2858

2670

2503

ПВ 25%

3016

3198

2759

3010

3034

2608

2496

2324

2175

ПВ 40%

2552

2750

2357

2564

2578

2207

2113

1978

1848

ПВ 100%

1237

1215

1254

1264

1272

1329

1349

1351

1337

12,5 (750)

Особо легкий

8476

8187

7785

6987

6656

5517

5072

4549

4036

ПВ 15%

3217

3377

3050

3092

3132

2648

2512

2360

2202

ПВ 25%

2784

2917

2648

2706

2715

2307

2190

2057

3491

ПВ 40%

2351

2507

2247

2289

2323

1966

1868

1754

1625

ПВ 100%

1176

1126

1244

1249

1253

1344

1353

1345

1342

16,6 (1000)

Особо легкий

8353

8059

7373

6690

6264

5191

4649

4153

3578

ПВ 15%

2691

3070

2739

2720

2643

2317

2246

2077

1769

ПВ 25%

2320

2686

2378

2364

2290

2016

1956

1810

1549

ПВ 40%

1995

2264

2016

2007

1860

1715

1667

1543

1282

ПВ 100%

1160

1151

1234

1249

1253

1279

1340

1335

1337

20,83 (1250)

Особо легкий

8353

7983

6982

6244

5873

4815

4299

3797

3271

ПВ 15%

2747

2825

2408

2408

2427

2095

1913

1819

1541

ПВ 25%

2376

2456

2095

2105

2114

1830

1662

1519

1352

ПВ 40%

2005

2088

1782

1784

1801

1553

1411

1329

1145

ПВ 100%

1151

1136

1252

1249

1253

1264

1353

1345

1352

25 (1500)

Особо легкий

8198

7804

6721

5946

5547

4514

3985

3527

3093

ПВ 15%

2475

2507

2147

2215

2127

1886

1731

1549

1363

ПВ 25%

2166

2200

1886

1933

1918

1645

1497

1351

1179

ПВ 40%

1825

1868

1605

1635

1631

1394

1272

1147

1006

ПВ 100%

835

1151

1244

1264

1266

1274

1296

1233

1195

Масса, кг

210



Типоразмер

РМ-500

Номинальное передаточное
отношение, i

50,0

40,0

31,5

22,4

20,0

16,0

12,5

10,0

8,0

Номинальный крутящий момент
на тихоходном валу, Т, Нxм

Ном. част. вращ. быстроход. вала, с-1 (об/мин)

10 (600)

Особо легкий

14230

13113

13292

13194

13051

12540

11875

10712

9304

ПВ 15%

7193

7100

7423

7805

7341

7022

6642

6180

5766

ПВ 25%

6265

6205

6470

6541

6460

6144

5837

5439

4980

ПВ 40%

5336

5245

5467

5575

5481

5141

4931

4532

4259

ПВ 100%

2166

2047

2157

2156

2153

2332

2315

2324

2320

12,5 (750)

Особо легкий

13921

14072

13442

13082

12920

12239

10949

9888

8597

ПВ 15%

7177

7062

6982

7284

7178

6220

5958

5669

5137

ПВ 25%

6249

6141

6059

6244

6264

5417

5153

4878

4456

ПВ 40%

5321

5219

5136

5382

5325

4615

4347

4153

3774

ПВ 100%

2042

1945

2167

2170

2166

2307

2319

2320

2317

16,6 (1000)

Особо легкий

13689

13624

13091

12710

12529

11286

10023

8900

7627

ПВ 15%

6775

6946

7223

6244

6166

5342

5193

4796

4128

ПВ 25%

5893

6025

5447

5463

5383

4665

4529

4153

3617

ПВ 40%

5012

5143

4635

4527

4503

3912

3864

3510

3067

ПВ 100%

1995

1996

2167

2163

2153

2317

2319

2324

2107

20,83 (1250)

Особо легкий

13550

13509

12760

12309

12685

10353

9178

8069

6856

ПВ 15%

6274

6601

5537

5619

5622

4815

4589

4114

3586

ПВ 25%

5457

5680

4936

4906

4855

4213

4009

3520

3114

ПВ 40%

4640

4820

4165

4192

3994

3551

3381

3006

2642

ПВ 100%

2005

1996

2167

2159

2161

2323

2319

2096

2170

25 (1500)

Особо легкий

13302

13305

12640

12041

11746

9630

8373

7317

5897

ПВ 15%

5816

5885

5216

5500

5220

4364

4025

3626

3171

ПВ 25%

5043

5117

4514

4757

4503

3812

3502

3131

2752

ПВ 40%

4300

4350

3852

4014

3785

3210

2979

2670

2333

ПВ 100%

1980

1996

2167

2170

2166

2307

2013

2110

2097

Масса, кг

390



Типоразмер

РМ-650МРЗ

Номинальное передаточное
отношение, i

50,0

40,0

31,5

25,0

22,4

20,0

16,0

12,5

10,0

8,0

Номинальный крутящий момент
на тихоходном валу, Т, Нxм

Ном. част. вращ. быстроход. вала, с-1 (об/мин)

10 (600)

Особо легкий

33256

32622

31600

30847

29690

24076

21536

19282

17561

ПВ 15%

15855

16631

14797

15609

15824

13794

13083

12360

11270

ПВ 25%

13844

14392

12790

13565

13703

11913

11472

10712

9829

ПВ 40%

11756

12281

10784

11521

11583

10032

9661

9064

8322

ПВ 100%

5182

4925

5166

5129

5155

5517

5535

5521

5504

12,5 (750)

Особо легкий

32792

32238

30898

29137

27668

22471

19966

17799

15307

ПВ 15%

14540

15351

13242

14123

14356

12038

11432

11075

9960

ПВ 25%

12684

512

11637

12190

12398

10634

9983

9625

8702

ПВ 40%

10766

11258

9831

10406

10571

8928

8453

8174

7339

ПВ 100%

4764

4708

5136

5173

5090

5517

5636

5537

5032

16,6 (1000)

Особо легкий

32483

31470

29794

26536

24862

20013

17873

15624

13839

ПВ 15%

13225

13816

12189

12264

12529

10383

10265

9394

8335

ПВ 25%

11601

12089

10684

10704

10963

9029

8816

8207

7077

ПВ 40%

9745

10170

9029

9031

9201

7674

7548

6922

5976

ПВ 100%

4687

4912

5116

5129

5188

5568

5555

4994

5032

20,83 (1250)

Особо легкий

31555

30703

28410

24440

22708

18418

16134

14002

-

ПВ 15%

12251

12588

10955

10971

11432

9510

8888

8069

-

ПВ 25%

10580

10899

9510

9544

9945

8246

7729

6922

-

ПВ 40%

9095

9364

8065

8295

8457

6982

6569

5854

-

ПВ 100%

4715

4759

5176

5173

5168

5537

5024

5023

-

25 (1500)

Особо легкий

30781

29935

26484

22448

21012

16954

-

-

-

ПВ 15%

11292

11386

9731

10258

10506

8527

-

-

-

ПВ 25%

9899

9850

8427

8920

9136

7423

-

-

-

ПВ 40%

8353

8443

7223

7582

7830

6320

-

-

-

ПВ 100%

4702

4708

5116

5129

5155

5016

-

-

-

Масса, кг

830



Типоразмер

РМ-750

Номинальное передаточное
отношение, i

50,0

40,0

31,5

22,4

20,0

16,0

12,5

10,0

8,0

Номинальный крутящий момент
на тихоходном валу, Т, Нxм

Ном. част. вращ. быстроход. вала, с-1 (об/мин)

10 (600)

Особо легкий

49497

46694

44641

43483

42741

39374

35021

31148

26865

ПВ 15%

24749

24626

25581

26016

25449

24076

23146

21260

19788

ПВ 25%

21655

21428

22070

22671

22186

21067

20127

18458

17167

ПВ 40%

18175

18230

18809

19326

18924

17806

17108

15657

14546

ПВ 100%

7347

7036

7273

7247

7341

7900

7850

7828

7863

12,5 (750)

Особо легкий

46404

46054

44139

42517

41501

36515

32203

28347

24637

ПВ 15%

24749

24306

24076

24975

24796

21468

20449

19381

17613

ПВ 25%

21346

20980

20866

21704

21664

18659

17712

16876

15307

ПВ 40%

18258

17910

17856

18434

18271

15850

15136

14371

13000

ПВ 100%

6806

6703

7303

7284

7308

7825

7809

7911

7129

16,6 (1000)

Особо легкий

45476

44519

42434

40807

40131

32352

28379

24721

-

ПВ 15%

23666

23795

21668

21630

21142

18358

17994

16612

-

ПВ 25%

20418

20724

18960

18954

18402

15950

15699

14437

-

ПВ 40%

17169

17654

15950

16055

15661

13543

13284

12262

-

ПВ 100%

6729

6716

7163

7805

7341

7825

7125

7120

-

20,83 (1250)

Особо легкий

44176

43905

41411

39246

36020

28891

25119

-

-

ПВ 15%

21531

22413

19261

19445

19263

16612

15651

-

-

ПВ 25%

18933

19650

16853

16947

16914

14446

13719

-

-

ПВ 40%

15963

16579

14205

14271

14408

12279

11593

-

-

ПВ 100%

6719

6755

7343

7314

7282

7102

7149

-

-

25 (1500)

Особо легкий

43620

42216

40127

36422

33279

26584

-

-

-

ПВ 15%

20108

20213

17255

17839

17619

15048

-

-

-

ПВ 25%

17324

17654

15048

15461

15400

13041

-

-

-

ПВ 40%

14849

15096

12640

13231

13051

11135

-

-

-

ПВ 100%

6651

6780

7323

7136

7308

7123

-

-

-

Масса, кг

1030



Типоразмер

РМ-850

Номинальное передаточное
отношение, i

50,0

40,0

31,5

22,4

20,0

16,0

12,5

10,0

8,0

Номинальный крутящий момент
на тихоходном валу, Т, Нxм

Ном. част. вращ. быстроход. вала, с-1 (об/мин)

10 (600)

Особо легкий

65739

65883

62197

62809

62317

58936

57362

56034

55041

ПВ 15%

34029

33901

36616

34935

35237

36114

34619

33291

31714

ПВ 25%

29776

29423

31600

30475

30669

31349

30191

29006

27520

ПВ 40%

25135

24946

27086

25644

26102

26584

25561

24556

23327

ПВ 100%

10131

9403

10032

10220

10114

10784

10768

10877

10877

12,5 (750)

Особо легкий

65584

64987

62999

62437

61339

58184

56356

54716

51895

ПВ 15%

34029

33773

35312

34489

34193

34910

32203

31115

26904

ПВ 25%

29389

29168

30898

30029

29756

30296

28017

27028

24113

ПВ 40%

25058

24818

26082

25570

25318

24076

23830

22941

20444

ПВ 100%

9404

9160

10032

9960

10049

10834

10788

9888

3565

16,6 (1000)

Особо легкий

64965

64092

61695

60207

59707

55676

54343

-

-

ПВ 15%

33875

33005

34609

33003

31713

29042

28500

-

-

ПВ 25%

29234

28784

30095

28766

27602

25280

24756

-

-

ПВ 40%

25058

24562

25581

24529

23491

21518

21013

-

-

ПВ 100%

9884

9211

9931

10035

9984

10834

9903

-

-

20,83 (1250)

Особо легкий

64223

62941

60190

58869

57945

-

-

-

-

ПВ 15%

33039

32238

30577

30683

30695

-

-

-

-

ПВ 25%

28956

27939

26724

26759

26780

-

-

-

-

ПВ 40%

24501

23641

22872

22834

22708

-

-

-

-

ПВ 100%

9132

9211

9992

9990

10023

-

-

-

-

25 (1500)

Особо легкий

63418

61405

60190

57234

-

-

-

-

-

ПВ 15%

31864

31214

27487

27651

-

-

-

-

-

ПВ 25%

27842

27121

23875

24083

-

-

-

-

-

ПВ 40%

23511

23027

20264

20515

-

-

-

-

-

ПВ 100%

9157

9083

10032

10109

-

-

-

-

-

Масса, кг

1230



Типоразмер

РМ-1000

Номинальное передаточное
отношение, i

50,0

40,0

31,5

22,4

20,0

16,0

12,5

10,0

8,0

Номинальный крутящий момент
на тихоходном валу, Т, Нxм

Ном. част. вращ. быстроход. вала, с-1 (об/мин)

10 (600)

Особо легкий

102862

99784

100317

98487

96249

82762

73464

60978

55696

ПВ 15%

58005

58207

60692

61694

60360

56428

54343

50266

46522

ПВ 25%

50271

50532

53168

53518

52529

49657

47299

43674

40625

ПВ 40%

43310

42856

44641

45341

44699

42133

40254

37081

34073

ПВ 100%

17401

16631

17555

17468

17292

18559

18517

18623

16905

12,5 (750)

Особо легкий

100851

99272

100317

96629

92660

76241

67627

56034

-

ПВ 15%

58159

57312

57783

58275

58728

51162

49110

46146

-

ПВ 25%

50735

50148

49757

50842

51159

44139

41864

40213

-

ПВ 40%

42691

42472

42133

43111

43329

37719

35424

34280

-

ПВ 100%

16149

16119

17455

17393

17227

18458

16907

17008

-

16,6 (1000)

Особо легкий

97448

95946

94800

90311

83199

67714

-

-

-

ПВ 15%

54292

56032

51162

52403

49919

43638

-

-

-

ПВ 25%

48260

48741

44541

45713

43068

37619

-

-

-

ПВ 40%

40835

41449

37920

38577

36803

32352

-

-

-

ПВ 100%

16009

15927

17455

17393

17423

17004

-

-

-

20,83 (1250)

Особо легкий

94664

92108

92693

80277

-

-

-

-

-

ПВ 15%

51972

52195

45745

45490

-

-

-

-

-

ПВ 25%

44548

46054

39485

39246

-

-

-

-

-

ПВ 40%

37865

38992

33466

33716

-

-

-

-

-

ПВ 100%

15963

15965

17335

17482

-

-

-

-

-

25 (1500)

Особо легкий

92808

89550

89282

-

-

-

-

-

-

ПВ 15%

46713

48101

40528

-

-

-

-

-

-

ПВ 25%

40835

41705

35312

-

-

-

-

-

-

ПВ 40%

34648

35308

29894

-

-

-

-

-

-

ПВ 100%

15932

15863

17455

-

-

-

-

-

-

Масса, кг

2122



Номинальная частота вращения быстроходного вала,
с-1 (об/мин)

Кратковременный допустимый крутящий момент
на тихоходном валу, Т, Нx
м

50,0

40,0

31,5

22,4

20,0

16,0

12,5

10,0

8,0

РМ-350

10,0 (600)

8000

7900

7700

7600

7400

7200

6900

6800

6000

12,5 (750)

8000

7900

7600

7400

7300

7000

6800

6600

6400

16,6 (1000)

7900

7800

7500

7300

7200

6800

6600

6400

6100

20,8 (1250)

7800

7700

7400

7100

7000

6600

6400

6100

5800

25,0 (1500)

7700

7400

7100

6900

6800

6400

6100

6000

5400

РМ-400

12,5 (750)

16200

15700

14900

13500

12900

10600

9660

8700

7750

16,6 (1000)

16000

15500

14100

12700

12000

9950

8850

7950

6900

25,0 (1500)

15700

14900

12800

11400

10600

8600

7700

6700

5900

РМ-500

12,5 (750)

27000

26520

25500

25000

24500

23500

21000

19000

16500

16,6 (1000)

26000

26000

25000

24000

24000

21000

19000

17000

14500

25,0 (1500)

25000

25000

24000

23000

22000

18500

16000

14000

11400

РМ-650МРЗ

12,5 (750)

62500

61500

59500

58500

52500

43000

38000

34000

29000

16,6 (1000)

62000

60500

57000

55000

46000

38500

34000

29500

27000

25,0 (1500)

59000

57500

52500

43000

40000

32000

-

-

-

РМ-750

10,0 (600)

95000

89000

85000

83000

82000

75500

67500

60000

52000

12,5 (750)

89000

88000

84000

81000

80000

70000

62000

54500

47000

16,6 (1000)

87000

85500

81000

79000

76000

62000

54000

47500

-

20,8 (1250)

85000

83000

79000

75000

70000

56000

48600

-

-

25,0 (1500)

83500

81000

76500

69000

63500

51000

-

-

-

РМ-850

10,0 (600)

122800

122000

116800

113400

111400

104800

101600

89000

76800

12,5 (750)

121800

120000

115200

109400

10800

101200

92600

81000

69000

16,6 (1000)

118400

116400

110400

105600

103000

95600

90000

-

-

20,8 (1250)

116400

113400

106400

101000

98200

-

-

-

-

25,0 (1500)

113200

110400

103000

96800

-

-

-

-

-

РМ-1000

10,0 (600)

209000

205000

196000

190000

18700

16000

14200

12000

10700

12,5 (750)

206000

202000

191000

182000

18100

14700

12500

11000

-

16,6 (1000)

200000

193000

182000

172000

15900

12900

-

-

-

20,8 (1250)

195000

187000

178000

155000

-

-

-

-

;

-

25,0 (1500)

190000

184000

16800

-

-

-

-

-

-



Условия эксплуатации:

- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками;
- нагрузка одного направления и реверсивная;

- чатота вращения быстроходного вала не более 1500 об/мин;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, Т1, Т2, ТЗ по ГОСТ 15150.

Условные обозначения:
РМ - тип редуктора
aw - суммарное межосевое расстояние ступеней (мм)
МРЗ - изготовитель ОАО "Майкопский редукторный завод” (только для РМ-650МРЗ)
i – номинальное передаточное отношение
условные обозначения
М(m,z) - для редуктора РМ-1000 с выходного вала в виде в виде части зубчатой муфты необходимо указывать вариант исполнения (модуль, число зубьев полумуфты)
М - конец выходного вала в виде части зубчатой муфты

Пример обозначения редуктора РМ - 500 -20 - 12 У1:
редуктор типа РМ, с суммарным межосевым расстоянием 500 мм, номинальным передаточным отношением 20, вариантом сборки 12, климатическим исполнением У и категорией размещения 1.
Пример обозначения редуктора РМ -1000 - 20 -11 - У3:
редуктор типа РМ, с суммарным межосевым расстоянием 1000 мм, номинальным
передаточным отношением 20, вариантом сборки 11, с концом тихоходного вала в виде зубчатой полумуфты М (m10, z48) с модулем 10, числом зубьев 48, климатическим исполнением У и категорией размещения 3.

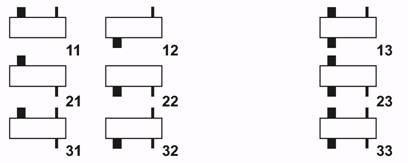

Варианты сборки редукторов по ГОСТ 20373
варианты сборки

С концами валов под муфты, в виде части зубчатой муфты

С концами валов под муфты

© ООО Гормаш 2010-2024
