Редукторы цилиндрические трехступенчатые вертикальные ВК-350, ВК-475, ВК-550
Назначение: Редукторы цилиндрические трехступенчатые вертикальные с эвольвентными зубчатыми передачами ВК-350, ВК-475, ВК-550 предназначены для изменения крутящих моментов и уменьшения чисел оборотов в приводах различных машин и механизмов, работающих в повторно-кратковременных режимах.

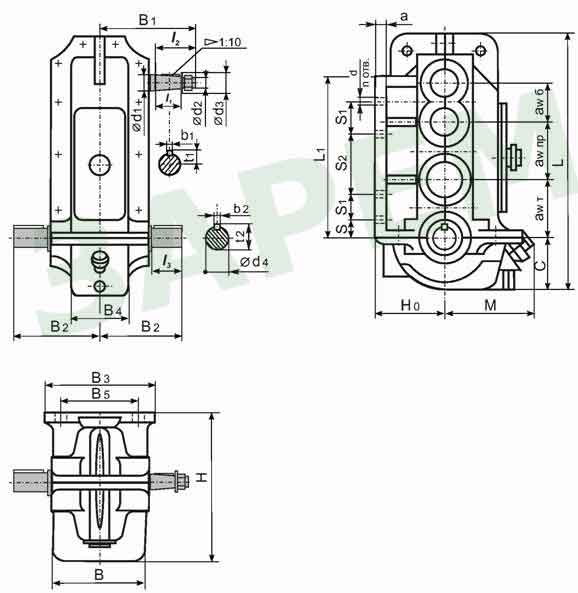

Габаритные и присоединительные размеры
|
Типоразмер |
awб |
awпр |
awт |
a |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
H |
Н0 |
L |
L1 |
М |
С |
|
ВК-350 |
90 |
130 |
130 |
20 |
170 |
197,5 |
180 |
220 |
- |
185 |
298 |
150 |
558 |
280 |
140 |
132 |
|
ВК-475 |
105 |
160 |
210 |
25 |
255 |
242.5 |
260 |
250 |
165 |
215 |
455 |
220 |
790 |
482 |
325 |
200 |
|
ВК-550 |
140 |
190 |
220 |
285 |
257.5 |
280 |
280 |
195 |
245 |
485 |
235 |
880 |
557 |
340 |
215 |
|
Типоразмер |
S |
S1 |
S2 |
ød |
ød1 |
ød2 |
ød3 |
d4 |
l1 |
l2 |
l3 |
b1 |
b2 |
t1 |
t2 |
n |
|
ВК-350 |
50 |
- |
185 |
17 |
30 |
М20´1,5 |
45 |
35k6 |
60 |
80 |
55 |
8 |
10 |
16,5 |
38,5 |
4 |
|
ВК-475 |
80 |
200 |
40 |
М24´2 |
50 |
65m6 |
82 |
110 |
10 |
18 |
21 |
69 |
8 |
|||
|
ВК-550 |
70 |
320 |
80m6 |
22 |
85 |
|||||||||||
Технические характеристики
Типоразмер |
ВК-350 |
|||||
|
Номинальное передаточное |
10,0 |
14,0 |
31,5 |
50,0 |
||
|
Номинальный крутящий момент |
10 (600) |
Тяжелый |
398 |
423 |
501 |
478 |
|
Средний |
478 |
490 |
552 |
557 |
||
|
Легкий |
541 |
579 |
652 |
637 |
||
|
Особо легкий |
764 |
802 |
902 |
875 |
||
|
12,5 (750) |
Тяжелый |
369 |
410 |
481 |
478 |
|
|
Средний |
433 |
499 |
562 |
573 |
||
|
Легкий |
497 |
570 |
642 |
637 |
||
|
Особо легкий |
751 |
784 |
882 |
891 |
||
|
16,6 (1000) |
Тяжелый |
325 |
401 |
481 |
478 |
|
|
Средний |
382 |
468 |
541 |
573 |
||
|
Легкий |
449 |
535 |
632 |
621 |
||
|
Особо легкий |
716 |
762 |
872 |
860 |
||
|
Наибольший кратковременно допустимый крутящий момент на тихоходном валу, Тmax, Нxм |
13500 |
|||||
|
Масса, кг |
77 |
|||||
|
Типоразмер |
ВК-475 |
|||||
|
Номинальное передаточное |
20 |
28 |
50 |
112 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм; при номинальной частоте вращения быстроходного вала, с-1 (об/мин) |
10 |
Тяжелый |
1550 |
1950 |
1600 |
1700 |
|
Средний |
1800 |
2300 |
2000 |
|||
|
Легкий |
2100 |
2600 |
2300 |
|||
|
12,5 |
Тяжелый |
1450 |
1950 |
1600 |
1700 |
|
|
Средний |
1700 |
2300 |
2000 |
|||
|
Легкий |
2000 |
2600 |
2300 |
|||
|
16,6 (1000) |
Тяжелый |
1300 |
1800 |
1600 |
1700 |
|
|
Средний |
1500 |
2150 |
1850 |
2000 |
||
|
Легкий |
1700 |
2400 |
2150 |
2300 |
||
|
Наибольший кратковременно допустимый крутящий момент на тихоходном валу,Тmax, Нxм; |
10 (600) |
6450 |
6500 |
7500 |
7900 |
|
|
12,5 (750) |
5150 |
8300 |
7400 |
7750 |
||
|
16,6 (1000) |
4800 |
6000 |
7100 |
7500 |
||
|
Масса, кг |
215 |
|||||
|
Типоразмер |
ВК-550 |
|||||
|
Номинальное передаточное |
18 |
31,5 |
71 |
125 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм; при номинальной частоте вращения быстроходного вала, с-1 (об/мин) |
10 (600) |
Тяжелый |
2200 |
2300 |
2400 |
|
|
Средний |
2600 |
2700 |
2800 |
|||
|
Легкий |
3000 |
3100 |
3200 |
|||
|
12,5 |
Тяжелый |
2200 |
2400 |
|||
|
Средний |
2600 |
2800 |
||||
|
Легкий |
3000 |
3200 |
||||
|
16,6 (1000) |
Тяжелый |
2150 |
2000 |
2300 |
2400 |
|
|
Средний |
2600 |
2400 |
2700 |
2800 |
||
|
Легкий |
2900 |
2800 |
3150 |
3200 |
||
|
Наибольший кратковременно допустимый крутящий момент на тихоходном валу,Тmax, Н´м; |
10 (600) |
9250 |
10900 |
11200 |
||
|
12,5 (750) |
8500 |
|||||
|
16,6 (1000) |
7500 |
10600 |
||||
|
Масса, кг |
279 |
|||||
Условия эксплуатации:
- работа в повторно-кратковременных режимах, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
ВК - тип редуктора
i – номинальное передаточное отношение
aw - суммарное межосевое расстояние ступеней (мм)
Варианты сборки редукторов по ГОСТ 20373
Основные технические данные
• Технические характеристики редукторов при длительной работе с переменной по величине нагрузкой в реверсивном режиме работы, температуре окружающего воздуха в пределах 15 - 25ОС приведены в таблицах.
• Фактические передаточные отношения редукторов не отличаются от номинальных более чем на 5%.
