Редукторы 1Ц2Н-450, 1Ц2Н-500, Ц2Н-630, Ц2Н-710
Назначение: Редукторы цилиндрические двухступенчатые горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров 1Ц2Н-450, 1Ц2Н-500, Ц2Н-630, Ц2Н-710 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

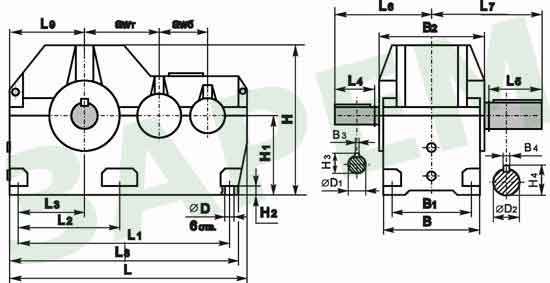

Габаритные и присоединительные размеры
Типоразмер |
i |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
øD |
øD1 |
øD2 |
1Ц2Н-450 |
8 - 50 |
280 |
450 |
1470 |
1060 |
530 |
260 |
170 |
300 |
500 |
650 |
- |
480 |
35 |
80m6 |
160m6 |
1Ц2Н-500 |
8 - 50 |
315 |
500 |
1650 |
1220 |
615 |
360 |
170 |
530 |
690 |
- |
565 |
42 |
90m6 |
180m6 |
|
Ц2Н-630 |
8 - 28 |
400 |
630 |
1960 |
1770 |
970 |
575 |
210 |
360 |
610 |
760 |
1920 |
660 |
52 |
110m6 |
220m6 |
31,5-50 |
170 |
570 |
80m6 |
|||||||||||||
Ц2Н-710 |
8 - 28 |
450 |
710 |
2250 |
2010 |
1060 |
660 |
210 |
410 |
660 |
870 |
2160 |
742 |
125m6 |
250m6 |
|
31,5-50 |
170 |
620 |
100m6 |
Типоразмер |
i |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
1Ц2Н-450 |
8 - 50 |
870 |
450 |
50 |
85 |
169 |
590 |
515 |
630 |
22 |
40 |
1Ц2Н-500 |
8 - 50 |
1000 |
530 |
60 |
95 |
190 |
650 |
580 |
700 |
25 |
45 |
Ц2Н-630 |
8 - 28 |
1220 |
630 |
116 |
231 |
650 |
540 |
760 |
28 |
50 |
|
31,5-50 |
85 |
22 |
|||||||||
Ц2Н-710 |
8 - 28 |
1400 |
710 |
132 |
262 |
740 |
600 |
780 |
32 |
56 |
|
31,5-50 |
106 |
28 |

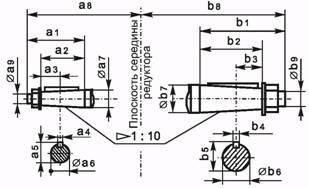

Размеры конических концов валов
Типоразмер
|
a1 |
a2 |
a3 |
a4 |
a5 |
øa6 |
øa7 |
a8 |
øa9 |
1Ц2Н-450 |
170 |
130 |
65 |
20 |
78 |
73,5 |
80 |
500 |
М56x4 |
1Ц2Н-500 |
170 |
130 |
22 |
88,5 |
83,5 |
90 |
530 |
М64x4 |
Типоразмер |
b1 |
b2 |
b3 |
b4 |
b5 |
øb6 |
øb7 |
b8 |
øb9 |
1Ц2Н-450 |
300 |
240 |
120 |
36 |
156 |
148 |
160 |
650 |
М125x4 |
1Ц2Н-500 |
40 |
177 |
168 |
180 |
690 |
М140x6 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
Типоразмер
|
f |
øf1 |
øf2 |
øf3 |
f4 |
f5 |
f6 |
m |
z |
1Ц2Н-450 |
440 |
160F8 |
200 |
420 |
70 |
50 |
15 |
10 |
40 |
190F7 |
235 |
448 |
78 |
8 |
54 |
||||
1Ц2Н-500 |
470 |
160F8 |
200 |
420 |
70 |
50 |
15 |
10 |
40 |
200F7 |
245 |
500 |
85 |
60 |
20 |
10 |
48 |
||
Ц2Н-630 |
508 |
200F8 |
290 |
504 |
90 |
60 |
20 |
12 |
40 |
Ц2Н-710 |
545 |
Размеры конца тихоходного вала для присоединения приборов и автоматики
Типоразмер |
e |
øe1 |
øe2 |
øe3 |
øe4 |
1Ц2Н-450 |
330 |
180h10 |
75h9 |
55 |
M8-7H |
1Ц2Н-500 |
360 |
190h10 |
75h9 |
||
Ц2Н-630 |
400 |
100h9 |
75h9 |
||
Ц2Н-710 |
410 |
260h10 |

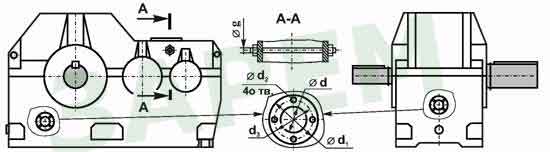

Присоединительные элементы для струйной системы смазки редукторов
Типоразмер |
Необходимость струйной системы смазки при передаточных отношениях |
Диаметр трубы коллектора, øg |
Размеры под патрубок для отвода масла |
||||
1Ц2Н-450 1Ц2Н-500 |
8,0 / 40,0 |
50,0 |
G1 - B |
d |
d1 |
d2 |
d3 |
требуется струйная смазка |
струйная смазка не требуется |
70 |
132 |
М10-7Н |
100 |
Ц2Н-630 Ц2Н-710 |
8,0 / 35,5 |
40,0; 45,0; 50,0 |
G11/2 - B |
110 |
210 |
М16-7Н |
170 |
требуется струйная смазка |
струйная смазка не требуется |
Технические характеристики
Типоразмер редуктора |
1Ц2Н-450 |
||||||||||||||
Номинальное передаточное отношение, i |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
||||||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
35500 |
||||||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
16,(6) (1000) |
25 (1500) |
|||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
7000 |
6000 |
5200 |
4000 |
||||||||||
тихоходного |
цилиндрический конец |
47000 |
|||||||||||||
конец вала в виде части зубчатой полумуфты |
61000 |
||||||||||||||
Масса, кг |
1530 |
Типоразмер редуктора |
1Ц2Н-500 |
|||||||||||||
Номинальное передаточное отношение, i |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
|||||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
45000 |
50000 |
45000 |
40000 |
||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
16,(6) (1000) |
25 (1500) |
||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
9300 |
8000 |
6250 |
5600 |
4000 |
||||||||
тихоходного |
цилиндрический конец |
53000 |
56000 |
53000 |
50000 |
|||||||||
конец вала в виде части зубчатой п/м |
70000 |
65000 |
||||||||||||
Масса, кг |
2100 |
Типоразмер редуктора |
Ц2Н-630 |
||||||||||||||||||
Номинальное передаточное отношение, i |
8 |
9,0 |
10 |
11,2 |
12,5 |
14 |
16,0 |
18 |
20 |
22,4 |
25 |
28 |
31,5 |
35,5 |
40 |
45 |
50 |
||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
71000 |
75000 |
71000 |
||||||||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,5 (750) |
16,(6) (1000) |
25 (1500) |
||||||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
10000 |
8000 |
6200 |
5200 |
4800 |
|||||||||||||
тихоход. |
цилиндр. конец |
66500 |
68500 |
66500 |
|||||||||||||||
конец вала в виде части зубчатой п/м |
79800 |
82200 |
79800 |
||||||||||||||||
Масса, кг |
3691 |
Типоразмер редуктора |
Ц2Н-710 |
||||||||||||||||||
Номинальное передаточное отношение, i |
8 |
9 |
10 |
11,2 |
12,5 |
14 |
16 |
18 |
20 |
22,4 |
25 |
28 |
31,5 |
35,5 |
40 |
45 |
50 |
||
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
100000 |
||||||||||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,5 ( 750) |
16,(6) (1000) |
20,83 |
25 (1500) |
|||||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
13000 |
12000 |
10000 |
9000 |
8000 |
7100 |
6300 |
5800 |
||||||||||
тихоход. |
цилиндр. конец |
79000 |
|||||||||||||||||
конец вала в виде части зубчатой полум. |
98000 |
||||||||||||||||||
Масса, кг |
4920 |
Редуктор 1Ц2Н-450 может быть изготовлен с твердыми шлифованными зубчатыми парами эвольвентного зацепления с сохранением габаритных и присоединительных размеров. Такое исполнение редуктора обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик привода.
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;- вращение валов в любую сторону;- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
1 - этап модернизации
Ц - цилиндрический
2 - двухступенчатый
Н - с зацеплением Новикова
awт - межосевое расстояние тихоходной ступени (мм)
i – номинальное передаточное отношение
Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
С - исполнение редуктора с элементами для присоединения к струйной системе смазки
М - конец выходного вала в виде части зубчатой муфты с вариантом исполнения (модуль, число зубьев полумуфты)
Пример обозначения редуктора 1Ц2Н - 450 - 25 - 12 ЦвхМ(m10, z40) - У1:
редуктор этапа модернизации (1), цилиндрический (Ц), двухступенчатый (2), горизонтальный с передачами Новикова (Н), межосевым расстоянием тихоходной ступени 450 мм, номинальным передаточным отношением 25, вариантом сборки 12, цилиндрическим концом быстроходного вала (Цвх) и концом тихоходного вала в виде зубчатой полумуфты с вариантом исполнения М (m10, z40) с модулем 10, числом зубьев 40, климатическим исполнением У и категорией размещения 1.
Пример обозначения редуктора Ц2Н - 630 - 25 - 12 М (m12, z40)- У3:
редуктор цилиндрический (Ц), двухступенчатый (2), с передачами Новикова (Н), межосевым расстоянием тихоходной ступени 630 мм, номинальным передаточным отношением 25, вариантом сборки 12, с концом тихоходного вала в виде зубчатой полумуфты М (m12, z40) с модулем 12, числом зубьев 40 , климатическим исполнением У и категорией размещения 3.

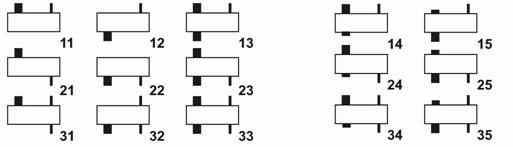

Варианты сборки редукторов по ГОСТ 20373
Основные
|
Для подключения приборов и автоматики (для редукторов Ц2Н-630, Ц2Н-710) |
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4 < а< 30 - на 16%;30 < а < 120 - на 20%; 120< а < 240 - на 30%.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 4 %
